Post,s.M.A.R.T. Нұсқаулары мен қызметтері. Дк құрылғыларының ақауын анықтау (дисплей мен дыбыстық хабарламаларды талдау).
ctive SMART — непрерывный контроль S.M.A.R.T.-параметров жесткого диска, составление подробных отчетов и предоставление их пользователю наряду со своевременным информированием обо всех изменениях состояния диска. Программа предоставляет общую информацию о винчестере (модель, емкость, серийный номер) и подробные данные обо всех его возможностях и поддерживаемых режимах работы, ведет статистику всех изменений S.M.A.R.T.-параметров и контролирует температуру дисков (рис. 15). По каждому S.M.A.R.T.-параметру она выдает не только текущее, но и пороговое значение, а также худшее значение параметра за весь период работы диска, что позволяет в ряде случаев верно оценить ситуацию даже новичкам, хотя последним для нормальной идентификации отображаемой в отчетах информации необходимо, как минимум, вначале ознакомиться с перечнем и назначением основных S.M.A.R.T.-параметров.
21. ДК диагностикасы (SysInfo, CheckIt, Sandra, ASTRA) мен тестілеу бағдарламалары
Диагностика — изучение и установление признаков дефектов технических объектов.
Диагностика компьютера — поиск неисправностей в компьютере и возможностей восстановить и улучшить его работоспособность.Для диагностики компьютеров применяют специальные программы, показывающие конфигурацию компьютера, какие устройства на нём установлены, какие драйвера, программы и т.д. Также они позволяют протестировать все компоненты и сравнить результат с эталонными значениями.
Sandra – это информационно-диагностическая программа, позволяющая полу-чить информацию об аппаратном и программном обеспечении, произвести комплекс-ный анализ работы устройств, входящих в состав ПЭВМASTRA (Advanced Sysinfo Tool and Reporting Assistant) – программа определения конфигурации и диагностики компьютера, позволяющая получить подробнуюинформацию об аппаратном обеспечении компьютера и режимах его работы. Checkit – это информационно-диагностическая программа, позволяющая опре-делить системную конфигурацию ПЭВМ, протестировать основные его компоненты иоценить производительность отдельных подсистем. В программе имеются тесты всех типов памяти (стандартной, расширенной идополнительной), компонентов системной платы (процессора, сопроцессора, контроллеров), часов реального времени, последовательных и параллельных портов,принтеров. Для жесткого диска применяются также операции, проверяющие каждую физическую дорожку. При контроле видеоподсистемы отдельно тестируются тексто-вые и графические режимы, а также видеопамять. Программа предусматривает интерактивный контроль устройств ввода: клавиатуры, мыши. Могут быть выполнены:идентификация модемов, сетевых плат, приводов CD-ROM, тестирование приводовгибких дисков, оценка производительности для системной платы, жесткого диска(время доступа и скорость передачи), видеоподсистемы (скорость обмена). Группа System Info В группе System Info находятся утилита сбора информации о ПЭВМ, где содержится сведения о составе системы, драйверах, программах, настройках локальнойсети и Интернет
22.Сандық логикалық сұлба мысалы.( сумматор, дешифратор, триггер (D,T,RS,JK т.б.),
X1 |
X2 |
Y1 |
Y2 |
Y3 |
Y4 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |

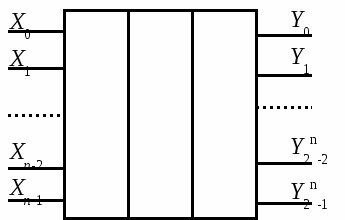

16, a сурет.
Дешифратордың шартты графикалық
бейнесі Q
Кестеден
жақсы көрінііп түр, екі кірісте
комбинациялар саны 22,
яғни 4 тең, әр бір комбинацияға төрт
шығушы сигналдардан біреуі сай келеді.
Осындай шындық кестесі төрт теңдеулер
жүйесімен
баяндалады:
.Y1 =
•
, Y2 =
•X2 , Y3 = X1•
, Y4 = X1•X2
Қалаған
регистрдің структуралық бірлігі болып
триггер алынады. Шартты графикалық
белгіленуі 14,а суретте
көрсетілген ең карапайым RS-триггерлер
түрімен танысып шығайық. Суретте
көрсетілгендей оның R және S екі
кірісі және Q және
екі
шығысы сигналдар үшын бар. Триггер
схемасы 14, б суретте
келтірілген.
R және S кіруші
сигналдар триггерды сай ретінде ноль
немесе бір жағдайына
өткізеді. Q және
символдарымен
түра және кері шығыстар белгіленген. n индекске
ие шығушы сигнал триггердің ағымды
жағдайын көрсетеді, ал n –1
индексты сигнал –
алдынғысын.
14, а сурет. RS-триггердің
шартты графикалық бейнеленуі.RS-триггердің
құрылымын және жұмыс орындау тәртібін
таныс әдіспен қарап шығайық: шындық
кестесінен теңдеуге, теңдеулен
схемаға:Кестеден кіруші және шығушы
сигналдардың өз ара сай келуінің заңдығы
көрінеді: егер R кірісінде
логикалық ноль болса, онда S кірісіне
бір берілгенде триггер түра шығысында
бір жағдайға өтеді ілгерігі жағдайы
қандай болса да; бірді R кірісіне бергенде
триггерді ноль жағдайына келтіреді.
Нольдық кіруші сигналдарда триггер
ілгерігі жағдайын сақтайды. R және S кірістеріне
бір уақыттың өзінде бірлерді беріп
болмайды, себебі триггер жағдайы анық
болмай қалады, қалаған жағдайда болуы
мүмкін.
Шындық
кестесіне сай триггер жұмысын баяндайтын
логикалық теңдеу құрамыз:
Qn =
•
•
+
S•
•
+S•
•Qn-1
Теңдеуді
буль алгебрасы заңдықтарынан пйдаланып
оңайлатамыз:
Qn =
• (
•
+
S•
+S•Qn-1)
=
• (
•
+
S•
+S•Qn-1 + +
S•Qn-1)
=
• (S•(
+
Qn-1)
+ Qn-1 • (S
+
))
=
• (S
+ Qn-1).
Алынған
теңдеу триггер схемасын қийналмай
құруға мүмкіндік жасайды. Басқа
элементтердей бұл схема үшін да ілгерігі
“және”, “немесе”, “емес” логикалық
элементтер керек болады. Амалға асырғанда
“және-емес” немесе “немесе-емес”
элементтер қолданады, бірақ олардың
өздері үш логикалық элементтерден
құрастырылғанын біз
білеміз.

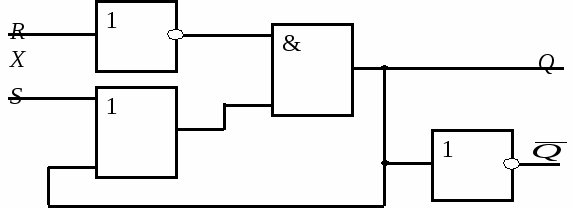

14, б сурет. RS-триггер
схемасы.
Триггер (триггерная система) — класс электронных устройств, обладающих способностью длительно находиться в одном из двух устойчивых состояний и чередовать их под воздействием внешних сигналов. Каждое состояние триггера легко распознаётся по значению выходного напряжения. По характеру действия триггеры относятся к импульсным устройствам — их активные элементы (транзисторы, лампы) работают в ключевом режиме, а смена состояний длится очень короткое время.
Дешифратор (фр. dechiffrer - шешу) — байланыста ұшақтарда, телебасқаруда тек дұрыс кодталған сигналдар мен пәрмендерді қабылдауға, сондай-ақ олардыракетанын, ұшақтын атқарушы орғандарына әсер ететін сигналдарға айналдыруға арналған құрал. Қабылдаушы кондырғыға түсетін көптеген электр импульетерінін ішінен дешифратор тек белгілі бір импульстер жиынтыгын кабылдайды. Атмосфералық разрядтар мен қарсыластар жасаған кедергілер дешифраторға әсер етпейді және оларды атқарушы орғандарга жібермейді
