  1. Классификация систем водоснабжения. Система водоснабжения – это комплекс инженерных сооружений для забора, очистки и подачи воды потребителям. Она включает источники воды, насосные станции, станции очистки, баки, резервуары и сети трубопроводов. В зависимости от местных условий водоснабжения некоторые из этих сооружений могут отсутствовать. В тех случаях, когда предприятие обеспечивается водой от городского водопровода, водозаборные и очистные сооружения не устраивают. Системы водоснабжения различают по виду обслуживаемого объекта, по назначению и по принципу расходования воды. По виду обслуживаемого объекта системы водоснабжения делят на городские, поселковые, промышленные, железнодорожные, сельскохозяйственные и другие. В зависимости от назначения системы водоснабжения бывают следующие: хозяйственно-питьевые, производственные (технологические), противопожарные объединенные. Хозяйственно-питьевые системы водоснабжения снабжают водой столовые, души, умывальники, уборные, прачечные и другие водопотребительские объекты хозяйственного назначения. Производственные системы водоснабжения предназначены для подачи воды на технологические нужды. Технологическую воду используют для нагрева или охлаждения сырья и полуфабрикатов, в теплообменных аппаратах, для мойки тары, помещений и т.д. На производственные цели уходит большая часть поступающей на предприятие воды. Противопожарные системы водоснабжения обеспечивают водой для тушения пожаров внутри предприятий и на его территории. Противопожарный водопровод делят на внутренний и наружный. Внутренний водопровод устраивают в пожароопасных и взрывоопасных помещениях (машинные и аппаратные залы аммиачных компрессорных станций, отделения дробления и просеивания кормовой муки и т.д.). Все подводки обеспечивают противопожарными средствами (шланги с брандспойтами, дренчерные и спринклерные установки). Наружный водопровод на территории предприятия прокладывают под землей. Он может быть низкого или высокого давления. Низкое водопроводное давление поддерживают городская насосная станция, водонапорная башня, насосная станция второго подъема. Высокое давление создают специальные стационарные противопожарные насосы. Их устанавливают в помещениях предприятий. Каждая система водоснабжения обеспечивается оперативным запасом воды. Этот запас хранят в подземных резервуарах. Количество оперативного запаса определяют исходя из норм расхода на тушение пожара. Требуемое давление в водопроводе создают водонапорная башня, пневматические установки или насосы второго подъема. Систему водоснабжения, обслуживающую несколько крупных объектов, расположенных на значительном расстоянии друг от друга, называют районной или районным водопроводом. Иногда водопровод обеспечивает водой объекты, расположенные на участках территории с различной высотой. В таких случаях устраивают зонные системы водоснабжения. Для высоко расположенных участков насосы поддерживают высокое давление, которое не нужно для низко расположенных (повысительные насосные станции). При наличии объединенных систем водоснабжения вода поступает на различные цели. Например, на предприятиях мясной и молочной (т.е. пищевой) промышленности на технологические нужды идет только питьевая воды. Это позволяет объединить хозяйственно-питьевую и производственную системы водоснабжения в одну общую. Такая общая система водоснабжения может служить и для противопожарных целей. В некоторых случаях сооружают частично объединенные системы водоснабжения – производственно-хозяйственные, когда для технологических целей применяют только питьевую воду, и хозяйственно-противопожарные (в административно-хозяйственных помещениях). Кроме того, на предприятиях устраивают системы горячего водоснабжения. Все системы внутреннего водоснабжения делят по принципу расходования воды на прямоточные, последовательно-повторные и оборотные. В прямоточных системах водоснабжения воду из точек потребления (разные звенья технологического процесса, мойки оборудования и помещений, душевые, туалеты и т.д.) спускают в канализацию. Прямоточная система является самой распространенной и наименее экономичной. Значительную экономию воды дают последовательно-повторная и оборотная системы водоснабжения.

  2. Элементы внутреннего водопровода. Внутренний водопровод служит для подачи воды из наружной водопроводной сети ко всем водоразборным точкам. Он состоит из следующих элементов: ввода, водомерного узла, внутренней распределительной сети труб, водоразборной, запорной и регулирующей арматуры. Для повышения давления во внутренней сети водопровода устанавливают насосы. Давление в городском водопроводе, при котором будет обеспечено снабжение дома водой, без местных повысительных устройств, может быть создано при расположении резервуара водонапорной башни выше здания или при помощи постоянно работающих насосов. Давление измеряется манометром и обозначается в кгс/см2. Манометры бывают двух типов: пружинные и мембранные. Манометр имеет циферблат с делениями, показывающими величину давления в кгс/см2. Принцип работы манометра заключается в следующем. В пружинном манометре (рис. 1, а) полая трубка-пружина соединена со штуцером. Когда давление внутри полы трубки увеличивается, полая трубка начинает выправляться и поворачивает вторым запаянным концом при помощи рычага 4 на определенную величину зубчатый сегмент, зубчатое колесо и связанную с ним стрелку манометра. Стрелка на циферблате показывает число атмосфер и их доли. В мембранном манометре (рис. 1, б) при увеличении давления начинает прогибаться кверху пластинка-мембрана и при помощи стрежня поворачивает зубчатый сегмент и зубчатое колесо со стрелкой, показывающей на циферблате давление. При движении воды по трубам снижается давление вследствие трения о стенки, при поворотах трубопровода, при изменении диаметров труб, при проходе через водопроводную арматуру.

  3. Виды схем водопроводных сетей.

Водопроводная сеть предназначена для транспортирования воды от источника к месту потребления. Она является практически единственным элементом системы водоснабжения и состоит из магистральных и распределительных линий.

Рис. 1. Схемы водопроводных сетей: А — тупиковая; Б — кольцевая; В — комбинированная

Магистральные линии предназначены для транспортирования транзитной воды в пределах объекта водоснабжения. Распределительные линии прокладываются в необходимых точках при транспортировании воды от магистралей к потребителю. Если водопроводная сеть питает один дом, то функции магистральных и распределительных линий совмещаются в одной нитке. Схемы водопроводных сетей бывают тупиковые, кольцевые и комбинированные (рис. 1). Тупиковая схема сетки состоит из магистральной линии и ответвлений, которые отходят в виде тупиковых участков. В тупиковой сети вода движется в одном направлении — до конца ответвления. Тупиковая схема — кратчайшая по длине, но менее надежная относительно бесперебойной подачи воды. Во время аварии на одном участке магистрали все участки, которые расположены за ним, не будут обеспечены водоснабжением. Кольцевая схема не имеет тупиковых участков и все ее ответвления соединены между собой и замкнуты. Комбинированная схема состоит из закольцованных и тупиковых линий. Кольцевая и комбинированная схемы сетей водоснабжения более надежные в эксплуатации. В закольцованной сети вода не застаивается, а постоянно циркулирует. Аварийные участки выключают без прекращения подачи воды другим потребителям. Трассу водопроводных сетей увязывают с вертикальной и горизонтальной планировкой местности и с учетом других подземных инженерных сетей. Водопроводные сети на проездах, как правило, укладывают прямолинейно и параллельно линия застройки, строго по трассе. Пересечения трубопроводов нужно выполнять под прямым углом между собой и к оси проездов. Размещение водопроводных линий по отношению к другим подземным коммуникациям должно обеспечить возможность монтажа сетей и не допускать подмывов фундаментов в случае повреждения водопровода. Расстояние в плане от водопроводных сетей до параллельно расположенных зданий и сооружений нужно определять в зависимости от конструкций фундаментов зданий, глубины их заложения, диаметра и характеристики сетей, напора воды в них и т.п.

  1. Водомерный узел. Водомерный узел (водомерная рамка) — это участок водопроводной трубы непосредственно после ввода водопровода, который имеет водомер, манометр, запорную арматуру и обводную линию (рис. 3).

Водомерный узел надлежит устанавливать у наружной стены здания в удобном и легкодоступном помещении с искусственным или естественным освещением и температурой воздуха не ниже +5 °С согласно СНиП 2.04.01-85. Обводная линия водомерного узла обычно закрыта, а арматура на ней опломбирована. Это необходимо для учёта воды через водомер. Достоверность показаний водомера можно проверить с помощью контрольного крана-вентиля, установленного после него (см. рис. 3).

  1. Тупиковые и кольцевые водопроводные сети.

Тупиковая схема сетки состоит из магистральной линии и ответвлений, которые отходят в виде тупиковых участков. В тупиковой сети вода движется в одном направлении — до конца ответвления. Тупиковая схема — кратчайшая по длине, но менее надежная относительно бесперебойной подачи воды. Во время аварии на одном участке магистрали все участки, которые расположены за ним, не будут обеспечены водоснабжением. Кольцевая схема не имеет тупиковых участков и все ее ответвления соединены между собой и замкнуты.

  1. Комбинированные водопроводные сети. Комбинированные водопроводные сети состоят из кольцевых магистральных и тупиковых распределительных трубопроводов. Комбинированные сети применяют в зданиях с противопожарным водопроводом, оборудованным 12 и более пожарными кранами, в зданиях с большим разбросом водоразборных устройств. Магистральные трубопроводы в сетях с нижней разводкой размещают в подвале или техническом подполье здания, а в сетях с верхней разводкой — под потолком верхнего этажа, на чердаке или в техническом этаже здания. При выборе места размещения магистрали внутреннего водопровода следует учитывать удобство монтажа и эксплуатации. Трубопроводы, прокладываемые в неотапливаемых помещениях, должны быть утеплены, если температура воздуха понижается ниже —2 °С. В производственных зданиях применяют двойные и циркуляционные сети. Двойные сети применяют при необходимости повышения надежности снабжения водой ответственных потребителей. Эти сети дублируют, т.е. рассчитывают на пропуск одинаковых расчетных расходов воды. Отличием циркуляционных сетей является то, что напорные и самотечные участки рассчитывают различными методами. Монтаж, применяемые материалы и оборудование напорных и самотечных участков могут быть различными.

  2. Водопроводная сеть высотных зданий. Водопроводная сеть высотных зданий состоит из самостоятельных зон, не соединенных одна с другой. В каждой зоне хозяйственно-питье­вой водопроводной сети гидростатический напор не должен превышать допустимую величину Ндоп, равную 60 м (для противопожарного водо­провода 90 м). Для каждой зоны в здании предусматривается технический этаж, где размещают магистральные трубопроводы водопроводных сетей, водонапорные баки, арматуру и другое оборудование. Число этажей первой зоны n01 назначают в зависимости от гарантийного (минималь­ного) напора Нгар, принятого в сети наружного водопровода у мест присоединения внутренней водопроводной сети здания. Подача воды в водопроводные сети каждой последующей зоны производится отдельными повысительными насосами. Если воду из водонапорного бака, размещенного в одном техническом этаже, пере­дают насосами в бак, обслуживающий сеть другой зоны, то такая схема называется последовательной (рис. 1.11, а). Однако при размещении на каждом техническом этаже повысительных насосов усложняется их обслуживание, требуется надежная звукоизоляция и увеличиваются эксплуатационные расходы. Если воду подают в сеть каждой зоны повысительными насосами, размещенными централизованно в первом техническом этаже (в подва­ле), то такая схема называется параллельной. Питание холодной и горячей водой каждой зоны рекомендуется пре­дусматривать от водонапорных баков, подключенных к сетям по схеме «уравнительных баков».

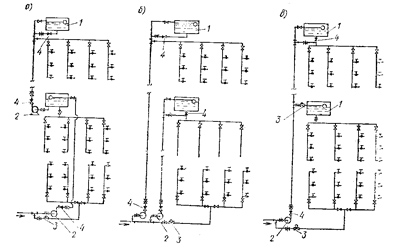

Схемы зонного водоснабжения высотных зданий: а — последовательная; б — параллельная; в — с регуляторами давления; 1 — водонапорный бак; 2 - повысителыные насосы; 3— регулятор давления; 4—обратный клапан

  1. При современной планировке и застройке зданиями разной этажности и различного назначения существенно отличаются от ранее принимавшихся, когда каждое здание имело собственные вводы, присоединенные к наружной водопроводной сети города. При современной «свободной» планировке создают микрорайонные (внутриквартальные) массивы, где строят жилые, административные, коммунальные, торговые здания, школы, детские сады и ясли, гостиницы и др. Для жизнеобеспечения этих зданий проектируют внутриквартальные коммуникации водопровода, горячего водоснабжения, отопления, канализации и др. и центральные пункты управления: центральный тепловой пункт (ЦТП), диспетчерский пункт (ДП), дирекция по эксплуатации зданий (ДЭЗ) или жилищно-эксплуатационная контора (ЖЭК). В здании ЦТП размещают инженерное оборудование, обслуживающее системы холодного и горячего водоснабжения, противопожарного водоснабжения и теплоснабжения. В ЦТП монтируют: основной водопроводный ввод (один или два), водомерные узлы с водосчетчиками, повысительные насосные установки для хозяйственно-питьевого, противопожарного и горячего водоснабжения, циркуляционные насосы горячего водоснабжения и отопления, водоподогреватели, тепловой ввод. При проектировании водопроводных микрорайонных сетей предусматривают два способа прокладки трубопроводов: вне зданий и транзитом через здания (в подвалах или технических подпольях, где к ним присоединяют распределительную внутридомовую водопроводную сеть). При транзитном способе прокладки сети стоимость внутридомовых водопроводов уменьшается, однако усложняется установка водосчетчиков для измерения объемов потребления воды в каждом здании. Водоразборные устройства для наружного пожаротушения (пожарные гидранты) устанавливают как на магистралях наружного водопровода, так и па участках микрорайонной распределительной водопроводной сети, которую проектируют с учетом противопожарных требований. Для снижения избыточных напоров применяют параллельное зонирование и устанавливают регуляторы давления.

  2. При выборе схемы водопроводной сети следует учитывать места размещения водоразборной арматуры на каждом этаже, условия подачи и режим потребления воды потребителями, удобство монтажа и ремонта всех трубопроводов. Выбранная схема сети должна иметь технико-экономическое обоснование. При проектировании систем водоснабжения стремятся к рациональному размещению трубопроводов, приблизив их к водоразборным устройствам. Например, в жилых и общественных зданиях водоразборную арматуру соединяют поэтажно стояками, прокладывай более короткие подводки к арматуре. Трубопроводы прокладывают открытым или скрытым способом. Скрытая прокладка (В бороздах, шахтах, каналах, блоках, панелях, кабинах) применяется при повышенных требованиях к эстетике помещений. Борозды, в которых проложены трубы, закрывают щитами, оставляя смотровые люки для запорной арматуры и сборно-разборных соединительных частей труб (сгонов, накидных гаек и пр.) При пересечении строительных конструкций зданий трубопроводы прокладывают в стальных или пластмассовых футлярах (гильзах), избегая жесткой заделки с целью обеспечения самокомпенсации линейных удлинений при термических деформациях. Прокладку трубопроводов в проходных (высотой 17 — 18 м) полупроходных (высотой 0,8—1 м) и непроходных (высотой 0,3—0,7 м) каналах применяют в производственных зданиях, л также В дворовых и в микрорайонных водопроводных сетях. Каналы, устраиваемые в полу вдоль коридоров, проходов, у стен, перекрывают съемными плитами. Ширину каналов выбирают в зависимости от числа и диаметра прокладываемых труб с учетом удобства монтажа, а в местах установки арматуры и соединительных элементов предусматривают устройство люков, колодцев, камер.

  3. Для устройства водопроводной системы необходимы следующие материалы и оборудование: 1) трубы, 2) фасонные части, 3) запорная, водоразборная и предохранительная арматура, 4) контрольно-измерительные приборы. Трубы. Трубы для прокладки водопроводных сетей применяют чугунные, стальные, асбо-цементные, гончарные и деревянные. Чугунные трубы используют диаметром от 50 до 1200 мм. Они рассчитаны на внутреннее давление до 10 атмосфер. По способу соединения эти трубы могут быть раструбные и фланцевые. При раструбном соединении один конец трубы гладкий, а другой - с уширением (раструбом). Гладкий конец одной трубы вставляют в раструб другой и зазор заполняют уплотняющим материалом - пеньковой набивкой, цементом или свинцом. Такие трубы применяют для наружной (вне построек) проводки в земле. Фланцевые трубы имеют на концах фланцы. При соединении труб закладывают между фланцами резиновые прокладки и фланцы скрепляют болтами. Такой водопровод легко разобрать. Эти трубы применяют внутри зданий. Для поворотов, ответвлений и постановки арматуры используют чугунные фасонные части. Для предохранения чугунных труб от ржавчины их асфальтируют. Чугунные трубы могут служить до 100 лет, а иногда и более. Стальные трубы изготовляют сварными и цельнотянутыми. Для предохранения их от ржавчины, их оцинковывают. На концах труб имеется резьба; соединяются трубы муфтами. Стальные или, иначе, газовые трубы применяют преимущественно для внутренних сетей. При укладке стальных труб в землю они менее долговечны, чем чугунные, поэтому стальные трубы покрывают толстым слоем битума с присыпкой песком. Изготовляют их с внутренним диаметром от 13 до 150 мм. При соединении стальных труб на поворотах и ответвлениях применяют фасонные части. В табл. 25 приведены основные габариты этих труб. Асбо-цементные трубы изготовляют из смеси цемента и асбестового волокна, диаметром от 50 до 400 мм. Они рассчитаны на давление 8-10 атм., водонепроницаемы, морозоустойчивы, легки, их можно без труда обрезывать и обрабатывать, но они хрупки. Продолжительность их службы большая, чем металлических, и стоят они вдвое дешевле. Для соединения их применяют специальные фасонные части. Асбо-цементные трубы чаще всего используют на участках подвода воды из открытого источника к насосу, хотя они вполне пригодны и для укладки на участках разводящей сети. Фасонные части. Материалы, применяемые для соединения труб между собой, называются фасонными частями. К числу их принадлежат соединительные муфты, переходные муфты, уголки, тройники, крестовины и пр. С помощью фасонных частей можно соединять трубы разных диаметров и сообщать трубопроводу и его ответвлениям нужное направление (в стороны, вверх и вниз).Арматура. Арматура, употребляемая при укладке водопроводных сетей на ферме, состоит из трех видов: запорной, водоразборной и предохранительной. Назначение запорной арматуры - закрывать поступление воды в водопроводную сеть или на отдельные ее участки. Этой цели служат проходные краны, вентили и задвижки. Проходные краны применяют на тех участках, где требуется быстрое открытие и закрытие водопровода. Изготовляют их двух видов: муфтовые и фланцевые. Материалом служит чугун. Сальниковая набивка - из пеньки. Муфтовые проходные краны применяют для труб диаметром 13, 19, 25, 32, 38, 50, 63 и 76 мм. Фланцевые проходные краны имеют условный проход 25, 32, 40, 50, 70 и 80 мм. Вентили запорные проходные обеспечивают надежный затвор и плавное изменение сечения прохода при пуске воды. По своей конструкции они разделяются на нормальные, типа "Косва" и прямоточные. В вентилях типа "Косва" потери давления в 2 раза меньшие, чем в нормальных, а в прямоточных - в 6-7 раз меньшие, чем в нормальных. Вентили изготовляют из бронзы, серого и ковкого чугуна, муфтовые и фланцевые. Вентили нормальные, муфтовые изготовляют для внутренних трубопроводов диаметром 13, 19, 25, 32, 38, 50, 63, 76 мм., а для наружных трубопроводов - с условным проходом 40, 50, 70, 80, 100, 125, 150, 200 и 250 мм. Вентили нормальные, фланцевые, изготовляют для трубопроводов диаметром 13, 19, 25,32, 38, 50, 63 и 76 мм. Вентили типа "Косва", исключительно муфтовые, имеют условный проход 13, 19, 25 и 38 мм. Вентили прямоточные, муфтовые, типа "Р" изготовляют для трубопроводов диаметром 13, 19, 25, 32, 38 и 50 мм., а фланцевые - с условным проходом 40 и 200 мм. Перечисленные вентили применяют на прямых трубопроводах; в случае необходимости установить вентиль в местах поворота трубопровода на 90° используют угловые вентили. Водопроводные задвижки предназначены для медленного открытия и закрытия водопровода. По конструкции они делятся на шиберные (типа Лудло) и клинкетные. В шиберных задвижках закрытие производят посредством двух подвижно-соединенных шиберов, которые раздвигают специальным клином и прижимают к уплотняющим кольцам корпуса. В клинкетных задвижках закрытие осуществляют с помощью клинообразного круглого диска, помещенного в гнезде между наклонными уплотняющими кольцами. Основные детали задвижек изготовляют из чугуна, уплотняющие кольца и втулки - из бронзы, шпиндели - из стали. Изготовляемые промышленностью задвижки имеют условный проход 50, 80, 100, 125 и 150 мм. Водоразборная арматура, устанавливаемая в животноводческих помещениях и снаружи, позволяет производить забор воды из водопровода по мере надобности. Этой цели служат краны, вентили, колонки, гидранты, автопоилки и пр. Водоразборные краны и вентили применяются диаметром 13, 19, 25, 32, 38, 50, 63 и 76 мм. Поливочные краны в животноводческих помещениях служат для поливки и мытья полов, стойл, кормушек, корыт, а также используются в качестве противопожарного оборудования. Поливочный кран состоит из муфтового вентиля диаметром 25 и 38 мм., с полугайкой "Рот", к которой присоединен резиновый шланг с такой же полугайкой "Рот". Полугайки "Рот" служат для быстрого соединения пожарных рукавов, шлангов и присоединения брандсбойтов. Водоразборные колонки устанавливают снаружи, они служат для разбора воды ведрами. Кран монтируют на дне водопроводного колодца и открывают с помощью рычага, выведенного наружу. Для того, чтобы вода не замерзала в зимнее время, при устройстве простейшей колонки в трубе на расстоянии 40-60 см. от поверхности земли просверливают отверстие диаметром 2-3 мм., через которое вода вытекает из наружного трубопровода после закрытия крана. Это предотвращает возможность ее замерзания. В летнее время отверстие закрывают пробкой (рис. 27, Б). В водоразборной колонке системы Черкунова пуск воды достигается нажатием рукоятки, открывающей клапан на трубопроводе. После закрытия клапана вода стекает в специальный бачок, расположенный на дне водопроводного колодца, предохраняя тем самым верхний трубопровод от замерзания; при вторичном заборе вода из бачка засасывается вверх инжектором (рис. 27, А). При устройстве наружного водоразбора целесообразно устройство водоразборных будок, с печным отоплением или использование существующих отапливаемых зданий с выводом из них водоразборных кранов наружу. Гидранты - наружные пожарные краны. Их располагают вдоль проездов. Автопоилки предназначены для поения животных. Различаются двух видов: 1) клапанные (рис. 28) и 2) работающие по принципу сообщающихся сосудов. Автопоилки клапанные имеют значительное распространение в хозяйствах Ростовской области. По своей конструкции они бывают: съемные или несъемные, с одной чашей или с двумя чашами. В тех местах сети, где необходимо обеспечить движение воды в одном направлении, например, в нагнетательном трубопроводе, ставят обратный клапан (вблизи переходной коробки), который пропускает воду в одном направлении (к баку), а при движении ее назад закрывается и тем самым останавливает обратное движение воды. Воздушные вантузы ставят для автоматического удаления воздуха, который, выделяясь из воды, скапливается в возвышенных частях водопровода и увеличивает сопротивление проходу воды. Предохранительные клапаны служат для предохранения водопровода от повышенного давления и могущего произойти в связи с этим разрушения. При повышении в трубопроводе давления выше нормального эти клапаны автоматически открываются, выпускают воду, и давление понижается. Предохранительные клапаны ставят на напорном трубопроводе в конечных пунктах тупиков. Предохранительные клапаны применяют двух типов - рычажные и пружинные. Корпус рычажных клапанов изготовляют из бронзы, а пружинных - из цветного литья. Рычажные клапаны имеют диаметр прохода 19, 25 и 38 мм., а пружинные - 19 и 25 мм Компенсаторы устанавливаются на стальных трубопроводах для предохранения их от повреждения при деформации, возникающей под влиянием температурных колебаний. При этих колебаниях в металле труб возникает растягивающее или сжимающее напряжение. Особенно необходимы компенсаторы в тех местах трубопровода, где они примыкают к какому-либо сооружению. Для контроля за работой насосной станции и состоянием водопроводной сети употребляют вакуумметры, манометры, водомеры и другие приборы. Вакуумметры устанавливают на всасывающей линии. Они служат для наблюдения за вакуумметрической высотой всасывания. Нормальному режиму работы насоса, при определенной его производительности, числе ходов и длине хода поршня, соответствуют нормальные показания вакуумметра. В тех случаях, когда насос повышает или уменьшает производительность, рабочий уровень воды во всасывающем колодце падает или повышается или происходят повреждения на всасывающей линии (засорение сетки, проникновение воздуха), - показания вакуумметра соответственно изменяются в сторону увеличения или уменьшения. Манометры устанавливают на воздушном колпаке (котле). Они служат для определения давления в напорной линии. Повышение, против нормального, показаний манометра происходит при увеличении производительности насоса, при неполном открытии задвижки на напорной линии, при уменьшении объема воздуха в воздушном колпаке; понижение показаний манометра сигнализирует о снижении производительности насоса, о неисправности или аварии на напорной линии (отсутствие воздуха в колпаке, прорыв трубопровода). Водомеры - специальные приборы для учета количества подаваемой и расходуемой воды.

11. Требования к стальным трубам в водопроводной сети.

В соответствии с условиями работы водопроводных линий в процессе их эксплуатации к ним предъявляются следующие осноьные требования:

а) прочность, т. е. хорошее сопротивление всем возможным (за

данным) внутренним и внешним нагрузкам;

б) герметичность (водонепроницаемость);

в) гладкость внутренней поверхности их стенок, обеспечивающая

наименьшие потери напора на трение при движении воды;

г) долговечность, т. е. длительный срок службы, обусловливаемый

в основном хорошим сопротивлением материала труб (или их покрытий )внешним и внутренним агрессивным воздействиям среды (транспортируемой воды, грунтов, грунтовых вод и т. п.). Кроме того, трубы, как и все элементы сборного строительства, должны обеспечивать возможность их легкого, простого, быстрого и надежного соединения (монтажа стыков) на строительной площадке. Наконец, водопроводные линии, как и всякие инженерные сооружения, должны удовлетворять требованиям наибольшей экономичности.

12. Условия применения чугунных труб в водопроводной сети.

Чугунные трубы обладают очень важным достоинством - долговечностью. Известны случаи работы чугунных трубопроводов более 100 лет. Долговечность чугунных труб обусловлена значительной толщиной их стенок. Недостатками чугунных труб являются большой расход металла (в 1,5 раза больше, чем для стальных труб), хрупкость при динамических нагрузках и ограничение рабочего давления. Стыковые соединения между трубами должны быть прочными и герметичными. Одновременно они должны быть в некоторой степени и эластичными - не должны разрушаться при повороте соединяемых труб на незначительный угол. Соблюдение этого условия исключает нарушение герметичности стыков при незначительных просадках отдельных труб и участков труб в грунте. При соединении раструбных труб гладкий конец одной трубки вставляют в раструб другой так, чтобы кольцевой зазор между ними был одинаковым (3-5мм) по периметру. Для придания стыку герметичности зазор на длину около 2/3 всей глубины конопатят смоленой или битумизированной прядью (рис. 1 б). Последнюю приготовляют в виде жгута (каната) и послойно в несколько оборотов вводят в зазор. Жгуты уплотняют конопаткой (рис. 2а), ударяя по ней молотком. В остальную часть кольцевого зазора для повышения прочности стыка вводят заполнитель (замок).

13. Условия применения асбестоцементных труб в водопроводной сети.

1. Условия прокладки трубопроводов кабельной канализации связи

1.1. Трубопровод кабельной канализации должен прокладываться с уклоном, не менее 3-4 мм на 1 м длины от середины пролета в сторону колодцев для обеспечения стока попадающей в каналы воды.

1.2. На местности с достаточным естественным уклоном трубопровод может одинаково заглубляться по всей длине пролета и лишь на подходах к колодцам ему должен придаваться уклон, обеспечивающий вход в колодцы на заданных вертикальных отметках.

1.3. На местности без достаточного снижения трубопроводов должен прокладываться с уклоном в одну сторону, когда у одного колодца задается минимальное, а у другого - завышенное заглубление или с уклоном в обе стороны от мест пролета с минимальным заглублением.

14. Условия применения пластмассовых труб в водопроводной сети.

Полиэтиленовые трубы имеют гладкие концы и соединяются путем контактной сварки торцов или сварки с использованием специальных соединительных муфт. Трубы из поливинилхлорида соединяют склеиванием (с помощью соединительных муфт) или путем прутковой сварки. В настоящее время эти трубы используются для наружных сетей небольших водопроводов (в сельской местности). Для сетей хозяйственно-питьевых водопроводов могут применяться пластмассовые трубы только тех марок, использование которых разрешено органами санитарного надзора. Ряд преимуществ, которыми обладают пластмассовые трубы пс сравнению с металлическими, дает основание полагать, что они найдут широкое применение и в наружных водопроводных сетях городов и промышленных предприятий. К достоинствам пластмассовых труб относятся их высокая стойкость против коррозии (а следовательно, и долговечность), небольшой вес, ди-электричность, гладкость стенок (а следовательно, малые гидравлические сопротивления), малая теплопроводность и простота механической обработки (резка, сверление и т. п.).
