Обработка и интерпретация диаграмм гамма-метода

1. Цель: освоение методики и интерпретация диаграмм ГМ

2. Порядок работы:

• Расчленение разреза на пласты;

• Снятие значений гамма-активности;

• Приведение к условиям пласта бесконечной мощности;

• Выбор опорных пластов;

• Расчет двойного разностного параметра;

• Определение коэффициента глинистости;_.

• Определение литологии пласта;

3. Теоретическая часть

Метод ГК основан на регистрации γ-квантов естественного происхождения. Существует интегральный гамма-каротаж, показания которого характеризуют интегральное содержание естественных радиоактивных элементов в исследуемом пласте и спектрометрический гамма-каротаж, показания которого позволяют получить сведения о раздельном содержании естественных радиоактивных элементов [1].

Осадочные породы по величине радиоактивности разделяются на три группы:

1. Породы высокой радиоактивности: глин, аргиллиты, битуминозные сланцы, калийные соли, калиевые полевые шпаты. Гамма-активность в этих породах может достигать 1-3 Бк на 1 г породы.

2. Породы низкой радиоактивности: хемогенные (гипс, каменная соль, крупнозернистый кварцевый песчаник, доломит. Их гамма активности всего лишь 0,04 Бк на 1г породы.

3. Породы средней радиоактивности: повышение радиоактивности происходит вследствие обогащения скелета породы пелитовыми и алевролитовыми кварцевыми частицами, содержания калия в полевошпатовых песчаниках, а также в следствие вторичных процессов доломитизации карбонатных отложений. Повышение радиоактивности горных пород связано с содержанием песков, мергели. Гамма активность таких пород изменяется в диапазоне 0,1 – 1 Бк на 1г породы.

Повышенная радиоактивность глинистых пород объясняется их большой удельной поверхностью и способностью к адсорбции радиоактивных элементов, длительного накопления пелитового материала, обеспечивающего увеличение содержания урана, тория и калия в осадке.

Интенсивность γ излучения регистрируется пропорционально к сумме концентрации радиоактивных элементов и зависит от плотности пород.

При одинаковой гамма активности в породах с большей плотностью отмечаются меньшими показаниями ГК из-за более интенсивного поглощения γ-лучей.

Величина регистрируемого γ-излучения зависит от свойств окружающей среды. Прибор для регистрации ГК может быть совмещен со стреляющим перфоратором и локатором муфт [2].

Расчленение разреза на пласты

Выделяем границы пластов в исходной скважине по началу роста аномалии или по началу спада аномалии (по точкам перегиба кривой) по диаграмме гамма-метода. Также выделяем угольные пласты среди всех (самое минимальное значение гамма-активности). Для каждого пласта находим кровлю и подошву, рассчитываем мощность.

Далее снимаем с диаграммы значение гамма-активности (Jγ, о.е.), как значение, присущее кровли пласта (отклонение кривой от минимального значения). При этом необходимо учитывать масштаб.

Расчетные формулы

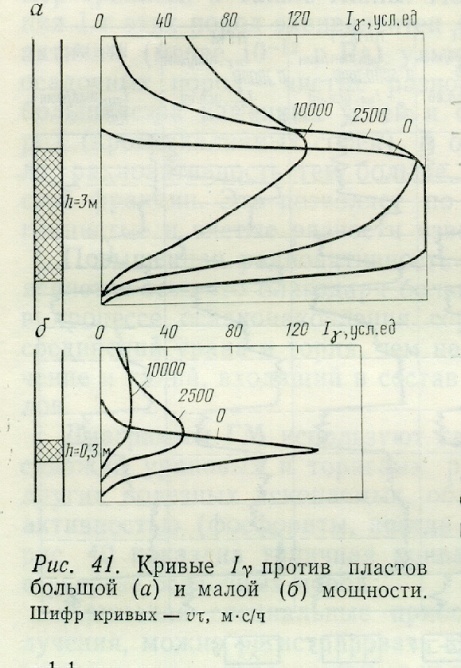

Вводим поправку ν, о.е. – коэффициент ослабления (поправка за инерционность регистрации и мощность пласта). Ее находим по палетке (рис.1). Для данной скважины υτ=1080.

Рис.1. Зависимости ν_γ=f(h) для различных υτ=const (шифр кривых)

Выбираем Jγ_∞ОП1,о.е.,в условиях пласта бесконечной мощности в первом опорном пласте, как минимальное значение Jγ_∞, но не соответствующее угольному пласту. Выбираем Jγ_∞ОП2,о.е., в условиях пласта бесконечной мощности во втором опорном пласте, как максимальное значение Jγ_∞.

Значение коэффициента глинистости находим по следующей зависимости (рис.2).

Рис. 2. Определение К_гл. Шифр кривых – K_гл. ОП_max

Определение литологии пласта

Nп/п	Кгл	Литология
1	0 – 0,1	Крупнозернистый песчаник (КЗП)
2	0,1 – 0,2	Среднезернистый песчаник (СЗП)
3	0,2 – 0,3	Мелкозернистый песчаник (МЗП)
4	0,3- 0,4	Тонкозернистый песчаник (ТЗП)
5	0,4 – 0,5	Крупнозернистый алевролит (КЗА)
6	0,5 – 0,6	Среднезернистый алевролит (СЗА)
7	0,6- 0,7	Мелкозернисты алевролит (МЗА)
8	0,7 – 0,8	Тонкозернистый алевролит (ТЗА)
9	больше 0,8	Аргилллит
