Способы центрирования деталей эвольвентного соединения

В эвольвентных шлицевых соединениях, так же как и в прямобочных, используется три способа центрирования: центрирование по боковым сторонам s (получило наибольшее распространение); по наружному диаметру зубьев D (при необходимости точной соос­ности деталей на валу); центрирование по внутреннему диаметру d.

При всех способах центрирования возможно как подвижное, так и неподвижное соединение.

На рис. 5.38 показаны: исходный контур (рис. 5.38, а) и форма зубьев вала и втулки при центрировании по наружному диаметру (рис. 5.38, г); исходный контур (закругленная форма дна впадины) (рис. 5.38, 6)\ и форма зубьев вала и втулки при центрировании по боковым поверхностям зубьев (плоская форма дна впадины) (рис. 5.38, д)

закругленная форма дна впадины (рис. 5.38, е) исходный контур при центрировании по внутреннему диаметру (рис. 5.38, ж, л).

Основными элементами эвольвентного шлицевого соединения являются: номинальный (исходный) диаметр D; делительная окруж­ная толщина зуба вала s и ширина впадины втулки е; диаметр основной окружности d_b\ диаметр делительной ок­ружности d\ смешение исходного контура хт; делительный окруж­ной шаг Р (табл. 5.28).

5.28. Соотношение между отдельными элементами шлицевого соединения

Наименование параметра	Обозначение	Расчётная зависимость
1	2	3
Модуль	m	--------------
Угол профиля зуба	a
Число зубьев	z	-----------------
Номинальный диаметр	D	-------------------
Делительный окружной шаг	Р

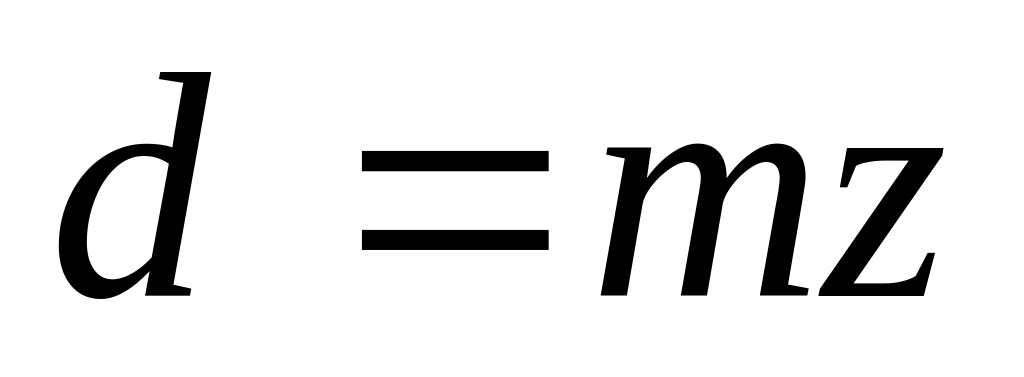

Диаметр делительной окружности	d

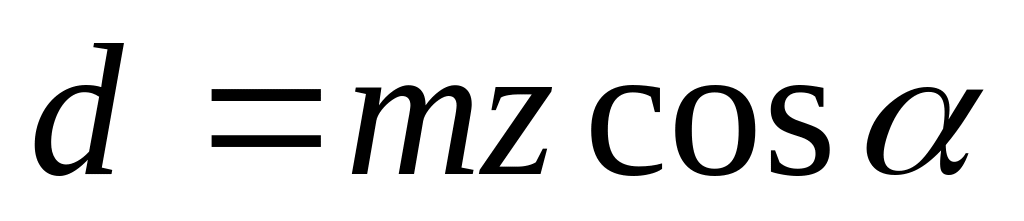

Диаметр основной окружности	d
Высота головки зуба вала h

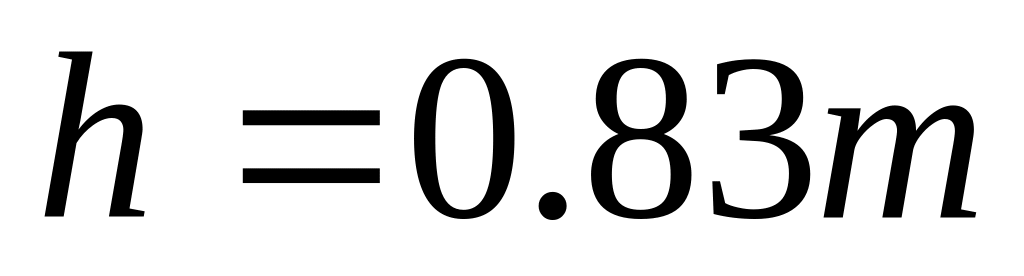

— при центрировании По боковым поверхностям зубьев	h
— при центрировании по наружно­му диаметру	h
Высота головки Зуба втулки	на
Высота ножки зуба втулки H

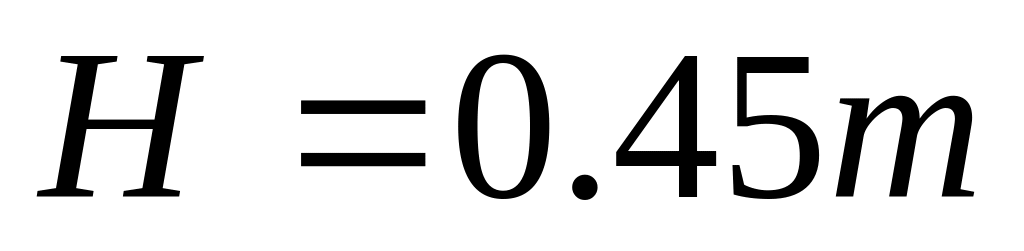

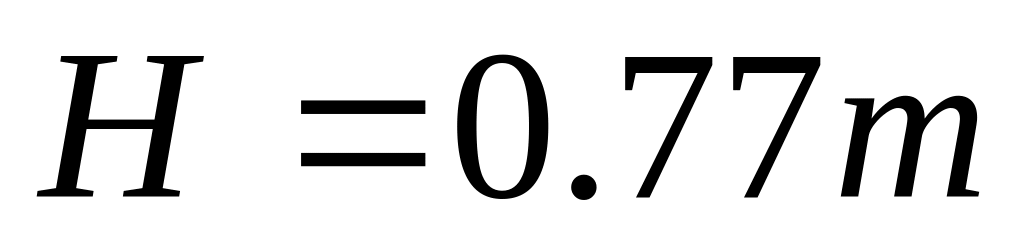

— при плоской форме дна впадины	H

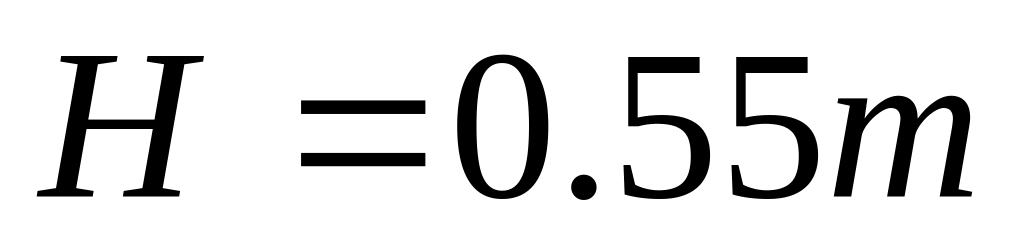

— при закругленной форме дна впадины	H

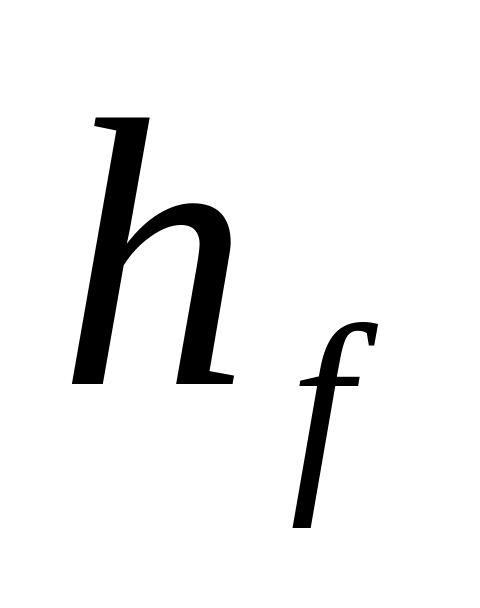

Высота ножки зуба вала h
— при плоской форме дна впадины
— при округленной форме дна впадины	h

Центрирование по боковым поверхностям зубьев. Этот способ цен­трирования является основным при применении эвольвентных шлицевых соединений. Точность соединения обеспечивается точностью ширины впадины (е) втулки и толщины зуба (s) вала.

На ширину впадин втулки и толщину зуба вала установлены спе­циальные поля допусков, обозначаемые (для отличия от обычных полей допусков для гладких соединений) сначала числом, показыва­ющим степень точности, а затем буквой основного отклонения.

Поля допусков на размер между боковыми поверхностями впа­дин втулки и зубьев вала заданы тремя отклонениями: es— верхние отклонения, определяющие верхнюю границу полнота (сум­марного) допуска и ei — отклонения, определяющие нижнюю границу той части, или общего допуска, которая предназначена для отклонений собственно размера; EI и ei — нижние отклонений суммарного допуска. На чертежах деталей указывают только предель­ные отклонения поля допуска, а нижнее суммарное отклоне­ние используют в качестве начала отсчета отклонений при проекти­ровании рабочей части комплексных калибров. Предельные откло­нения ширины впадины втулки и толщины зуба вала отсчитываются от их общего номинального размера на дуге делительной окружнос­ти. На рис. 5.39 показано относительное расположение установлен­ных стандартом основных отклонений деталей и относительное рас­положение допусков размера и допусков формы и расположения.

Для ширины впадин втулки установлены 7, 9 и 11-я степени точности, а для толщины зубьев вала — 7—11-я степени.

По ширине впадины втулки предусмотрено одно отклонение Я, а для толщины зуба десять основных отклонений (рис. 5.39): а, с, d, f, g, h, k, n, p, г (табл. 5.29).

5.29. Поля допусков ширины впадины втулки и толщины зуба в

Степень точности	Втулка	Вал
	Основные отклонения										а
	H	r	p	n	k	h	g	f	d	c	a
7	1Н			7n		7h		7f
8			8р		8k			8/
9	9H	9r				[9h]	\9g\		9d
10									10d
11	11H									11c	11a
Примечание, Пиля допусков в квадратных скобках яапяютсн предпочтительными для посадок с зазором.

Поле допусков втулки	Поле допусков зуба вала
втулкдопусков	9r	8p	7n	8k	7h	9k	9g	7f	8f	10d
	7Н	1Н	1Н	1Н	7Я
7H
	9г	зр	7и	Sk	7*
					9Н	ЧН	ЧН	9Н	9Н
9Н					8Sk	9h	9g	If	S/
										11H
11H										10d

ГОСТ допускает использование и других посадок, образованных сочетанием полей допусков (см. табл. 5.29).

Центрирование по наружному диаметру. В табл. 5.31 приведены поля допуском (ГОСТ 6033—80} D_p d_b, e и s при центрировании по наружным диаметрам D_f и d_a.
