10. Российская система калибровки

10.1. Положение о Российской системе калибровки {pcк)

Положение о Российской системе калибровки (РСК) регламен­тируется документом «Правила по метрологии. Государственная система обеспечения единства измерений. Положение о Россий­ской системе калибровки» Положение устанавливает основные положенного} организации, структуре, функциям Российской системы калибровки, правах и обя­занностях, входящих н нее юридических лиц независимо от форм соб­ственности и распространяется на метрологические службы юриди­ческих лиц, аккредитованные в Российской системе калибровки, на аккредитующие органы в Российской системе калибровки и на другие органы и организации, входящие в Российскую систему калибровки.

Под системой калибровки понимается совокупность субъектов де­ятельности и калибровочных работ, направленных на обеспечение единства измерений в сферах, не подлежащих государственному мет­рологическому контролю и надзору и действующих на основе уста­новленных требований к организации и проведению калибровоч­ных работ.

Основным предметом деятельности Российской системы калиб­ровки (РСК.) являются:

регистрация аккредитующих органов (аккредитующий орган — орган, осуществляющий аккредитацию метрологических служб юридических лиц на право проведения калибровочных работ);

аккредитация метрологических служб юридических лиц (далее — метрологических служб) на право проведения калибровочных работ;

калибровка средств измерений;

установление основных принципов и правил РСК, организа­ционное, методическое и информационное обеспечение деятельно­сти РСК; инспекционный контроль за соблюдением аккредитованны­ми метрологическими службами требований к проведению калиб­ровочных работ,

Российскую систему калибровки образуют: Госстандарт России, государственные научные метрологические центры, органы Госу­дарственной метрологической службы, метрологические службы го­сударственных органов управления, аккредитованные метрологичес­кие службы юридических лиц.

Научно-методический центр				ГОССТАНДАРТ РОССИИ			Совет РСК
				Центральный орган РСК
				Регистрация 1 аккредитирующих органов J
		АК.К.РЕДИТИРУЮ1ЦИЕ ОРГАНЫ РСК (государственные научные метрологические центры, органы государственной метрологической службы)
	I Аккредитация
	L
		Метрологические службы юридических лиц дитованные на право проведения калибровочных работ

Калибровка СРЕДСТВА ИЗМЕРЕНИИ

Рис. 10.1. Российская система калибровки

В организационную структуру РСК (рис. 10.1) входит: Централь­ный орган РСК, Совет РСК, Научно-методический центр РСК, аккредитующие органы РСК, метрологические службы юридических. Лиц, аккредитованные на право проведения калибровочных работ.

Центральный орган РСК и Научно-методический центр РСК. Назначаются Госстандартом России.

Государственные научные метрологические центры и органы Государственной метрологической службы регистрируются н Российской си­гме калибровки в качестве аккредитующих органов РСК по их заявкам, Центральный орган образует Совет РСК.

Совет РСК формируется из числа руководителей метрологических служб государственных органов управления, руководителей акредитерующих органов, руководителей аккредитованных метрологических служб юридических лиц, представителей отраслей народного хозяйства и предприятий, научно-исследовательских институтов объединений, государственных научных метрологических цент-)в, органов Государственной метрологической службы, а также заинтересованных в РСК обществ и объединений. Центральный орган РСК осуществляет следующие функции: уста­навливает основные принципы и правила РСК; принимает решения о регистрации аккредитующих органов; осуществляет контроль за дея­тельностью аккредитующих органов; рассматривает апелляции по резуль­татам аккредитации; взаимодействует с калибровочными службами дру­гих стран и с международными калибровочными союзами, принимает решения о присоединении к международным калибровочным союзам и соглашениям по калибровке; организовывает ведение Реестра РСК.

В функции Совета РСК входят: формирование предложения по основным принципам и правилам функционирования РСК; разра­ботка рекомендаций по совершенствованию деятельности РСК; рас­смотрение проекта!) законодательных и нормативных актов в об­ласти калибровки, подготовка предложений об утверждении или внесении изменений и дополнений в нормативные документы, ре­гламентирующие деятельность РСК; определение основных направ­лений в проведении исследований в области калибровки; рассмот­рение и определение направления международного сотрудничества в области калибровки; рассмотрение экономических и финансо­вых аспектов в работе РСК.

К основным функциям Научно-методического центра РСК отно­сятся: разработка нормативных документов, регламентирующих ка­либровочную деятельность в стране; регистрация и ведение Реестра РСК; участие в работе комиссий по регистрации аккредитующих ор­ганов РСК; подготовка и представление на утверждение в централь­ный орган РСК материалов по регистрации аккредитующих органов РСК; организация и координация разработки, метрологической экс­пертизы и аттестации методик калибровки средств измерений; учас­тие в проведении проверок выполнения требований, предъявляемых к аккредитующим органам РСК и к метрологическим службам на право калибровки средств измерений; создание банка данных и бан­ка нормативных документов по калибровочной деятельности, изда­ние информационных материалов о деятельности РСК, справочни­ков об аккредитованных метрологических службах; пропаганда и рас­пространение научно-технических знаний в области метрологии, организация обмена опытом специалистов-метрологов, занимающихся калибровочной деятельностью; осуществление консультационной де­ятельности по вопросам РСК; установление контактов с национальны­ми и международными калибровочными службами и союзами (объе­динениями); проведение мероприятий по подготовке и повышению квалификации¹ кадров в области калибровочной деятельности; осу­ществление сбора и анализа информации о калибровочной деятельности в стране и за рубежом; разработка предложений по дальнейше­му развитию и совершенствованию РСК.

^! К основным функциям аккредитующего органа относятся: аккре­дитация метрологических служб в соответствии со своей специализа­цией и осуществление инспекционного контроля за соблюдением тре­бований к проведению калибровочных работ; обеспечение передачи размеров единиц аккредитованным метрологическим службам от го­сударственных или международных эталонов; разработка, формиро­вание (комплектация) и актуализация фонда нормативных докумен­тов по калибровочной деятельности, данной специализации; оформ­ление и выдача аттестата аккредитации метрологическим службам на право калибровки средств измерений, представление материалов для внесения в Реестр РСК аккредитованных метрологических служб; при­нятие решения о признании зарубежных сертификатов о калибровке или калибровочных знаков и доведение принятых решений до сведе­ния заинтересованных юридических лиц; отмена или приостановле­ние действия выданных от имени данного аккредитующего органа сертификатов о калибровке средств измерений; ведение перечня ак­кредитованных метрологических служб и подготовка для опублико­вания информации по результатам аккредитации; организация по­вышения квалификации и аттестации персонала; проведение метро­логической экспертизы нормативных документов по калибровке средств измерений; калибровка средств измерений, оформление ре­зультатов калибровки.

К основным функциям аккредитованных метрологических служб относятся:

калибровка средств измерений, в том числе для сторонних Организаций;

обеспечение надлежащего состояния калибровочного обору­дования и помещений ;подготовка и переподготовка кадров; разработка методик калибровки средств измерений; соблюдение правил, устанавливаемых настоящим документом И другими документами в области калибровочной деятельности. Центральный орган РСК рассматривает и в случае положитель­ного решения утверждает документы по калибровочной деятельно­сти; принимает решения о регистрации аккредитующих органов РСК; рассматривает и принимает решения по апелляциям субъектов РСК; информирует субъектов РСК об изменениях в организации и дея­тельности РСК; оказывает аккредитованным метрологическим служ­бам юридических лиц необходимую помощь в организации калибровочной деятельности; принимает необходимые меры для разви­тия и совершенствования калибровочной деятельности в стране.

Центральный орган РСК имеет право: утверждать решения Совета РСК; проводить контроль деятельности аккредитующих органов РСК и при отрицательных результатах аннулировать сертификат аккреди­тующего органа РСК; аннулировать «Аттестаты аккредитации на пра­во проведения калибровочных работ» у метрологических служб юри­дических лиц; получать от акредитирующих органов РСК информацию о результатах аккредитации метрологических служб юридических лиц; заключать от имени РСК соглашения, договора, контракты с нацио­нальными и международными калибровочными службами.

Центральный орган РСК несет ответственность за внедрением нормативных документов в РСК; правильностью организации кон­троля деятельности аккредитующего органа РСК; своевременным информированием субъектов РСК об изменениях в организации и деятельности РСК; развитием и совершенствованием РСК.

Члены Совета РСК содействуют реализации функций Совета РСК; присутствуют на заседаниях Совета РСК, активно участвуют в ее работе; выполняют решения Совета РСК.

Члены Совета РСК могут участвовать в комиссиях по аккреди­тации метрологических служб юридических лиц на право проведе­ния калибровочных работ; участвовать в установлении контактов с национальными и международными калибровочными службами и союзами от имени РСК; проводить экспертизу нормативных до­кументов, регламентирующих калибровочную деятельность; полу­чать информацию от Центрального органа РСК, Научно-методи­ческого центра РСК, аккредитующих органов РСК, необходимую для проведения анализа функционирования РСК и выработки пред­ложений по ее совершенствованию и развитию.

Научно-методический центр (НМЦ) РСК оказывает метрологическим службам необходимую помощь в организации калибровоч­ной деятельности; предоставляет субъектам РСК необходимую ин­формацию в области калибровочной деятельности; регулярно осу­ществляет анализ калибровочной деятельности в стране, по результатам которого вносит изменения в нормативные документы, регламентирующие калибровочную деятельность с целью ее разви­тия и совершенствования; сохраняет конфиденциальность сведений, составляющих коммерческую тайну предприятий —- субъектов РСК.

Научно-методический центр РСК имеет право представлять на утверждение в Центральный орган РСК проекты решений, норма­тивных, а также других документов, подготавливаемых НМЦ РСК Vсоответствии с настоящим документом; участвовать в проведении контроля деятельности субъекта» РСК; получать от субъектов РСК ⁽необходимую информацию для осуществления анализа и коор­динации калибровочной деятельности в стране; выходить с предложениями в Центральный орган РСК о внесении изменений в нор­мативные документы, регламентирующие калибровочную деятель­ность в стране, с целью ее развития и совершенствования; участвовать (Примени РСК в обсуждении международных соглашений в области Калибровки средств измерений и организации калибровочных служб, установлении контактов С национальными и международными ка­либровочными службами и союзами, заключении договоров о вза­имном признания национальных систем аккредитации калибровоч­ных лабораторий.

Научно-методический центр РСК. несет ответственность за пол­ноту и правильность разработки комплекта нормативных докумен­тов, регламентирующих организацию и порядок осуществления ка­либровочной деятельности в стране; своевременное выполнение анализа калибровочной деятельности; качество информационного обслуживания субъектов РСК; разглашение конфиденциальной ин­формации о субъектах РСК.

Аккредитующий орган РСК осуществляет инспекционный кон­троль за соблюдением аккредитованными метрологическими служ­бами требований к проведению калибровочный работ; оказывает мет­рологическим службам необходимую помощь в организаций калиб­ровочной деятельности; предоставляет субъектам РСК необходимую информацию в области калибровочной деятельности.

Аккредитующий орган РСК имеет право беспрепятственно посе­щать аккредитованные им метрологические службы юридических лиц для осуществления контроля деятельности и качества калибровоч­ных работ: аннулировать или приостанавливать действие «Аттестатов аккредитации на право калибровки средства измерений* при отрица­тельных результатах контроля выполнения требований, предъявляе­мых к аккредитованным метрологическим службам; в пределах своей Компетенции проводить экспертизу методик калибровки средств из­мерений, а также других нормативных документов и давать предло­жения о внесении изменений в них в случае необходимости.

Аккредитующий орган РСК несет ответственность за обеспече­ние передачи размеров единиц от государственных эталонов этало­нам, принадлежащим аккредитованным метрологическим службам; своевременную аккредитацию метрологических служб, но их в соответствии с договорами; своевременный инспекционный контроль за соблюдением аккредитованными метрологическими службами требований к проведению калибровочных работ; своевре­менное информационное и методическое обслуживание аккредито­ванных метрологических служб; своевременное принятие мер, обес­печивающих выполнение требований, предъявляемых к метрологи­ческим службам, аккредитованным на право калибровки средств измерений.

Аккредитованная метрологическая служба обязана соблюдать тре­бования к выполнению калибровочных работ; соответствовать тре­бованиям аккредитации; обеспечивать качество выполняемых ка­либровочных работ; проводить калибровку только по тем областям измерений, которые входят в область аккредитации; вести учет всех предъявляемых претензий к качеству проведенной калибровки; не использовать нрава аккредитованной метрологической службы по истечении срока действия аттестата аккредитации; своевременно оп­лачивать расходы, связанные с проведением контроля; обеспечи­вать уполномоченным представителям аккредитующего органа дос­туп и соответствующие помещения для проверки соответствия тре­бованиям аккредитации и (или) для наблюдения за проведением работ по калибровке средств измерений; предоставлять возможность ознакомления с результатами внутри лабораторных проверок систе­мы обеспечения качества работ по калибровке средств измерений и проверок качества калибровок; принимать участие (при необходи­мости) в меж лабораторных сличениях; уведомлять в течение месяца аккредитующий орган об изменениях в статусе, структуре, техни­ческой оснащенности, которые могут повлиять на качество калиб­ровки или на область деятельности метрологической службы, при­знанной при аккредитации; соблюдать установленные и (или) со­гласованные сроки проведения калибровки; поверять свои эталонов установленные сроки. ^;

Метрологическая служба имеет право калибровать средства из­мерений, в том числе для сторонних организаций; выдавать серти­фикаты о калибровке и ставить калибровочные знаки от имени ак­кредитующего органа» аккредитовавшего данную метрологическую службу; пользоваться услугами аккредитующего органа в соответ­ствии с заключенным договором; указывать в рекламных материа­лах и различных документах, что метрологическая служба аккреди­тована аккредитующим органом; аннулировать сертификаты о ка­либровке средств измерений, гасить оттиски калибровочного клейма в случае несоответствия действительных значений метрологических характеристик нормированным или обнаружения не исправностей средств измерений, делающих их эксплуатацию невозможной, а также других случаях, предусмотренных нормативной документацией; [Изменять сроки калибровки средств измерений с учетом их эксплу­атационных свойств и (или) условий эксплуатации; проводить кон­троль состояния средств измерений и давать необходимые предпи­сания, исключающие возможность эксплуатации неисправных Средств измерений; беспрепятственно посещать все подразделения предприятия, эксплуатирующие или хранящие средства измерений, 'Подлежащие калибровке, в соответствии с режимом, установлен­ным на предприятии; получать от должностных лиц предприятия необходимую информацию о наличии, состоянии и условиях эксп­луатации средств измерений.

Руководство предприятия на свое усмотрение может предоста­вить метрологической службе дополнительные права.

Метрологическая служба несет ответственность за состояние средств измерений на предприятии, подлежащих калибровке; качество выпол­няемых калибровочных работ; состояние эталонов, принадлежащих предприятию; правильность установления сроков калибровки.

Субъекты РСК осуществляют свою деятельность на принципах самоокупаемости. Работы и услуги, оказываемые субъектами РСК; калибровка средств измерений, разработка и экспертиза норматив­ных документов, информационное и методическое обслуживание, регистрация аккредитующих органов РСК, аккредитация метроло­гических служб юридических лиц на право проведения калибровоч­ных работ, внесение субъектов РСК в Реестр РСК, другие услуги оплачиваются заинтересованными лицами в соответствии с услови­ями заключаемых договоров.

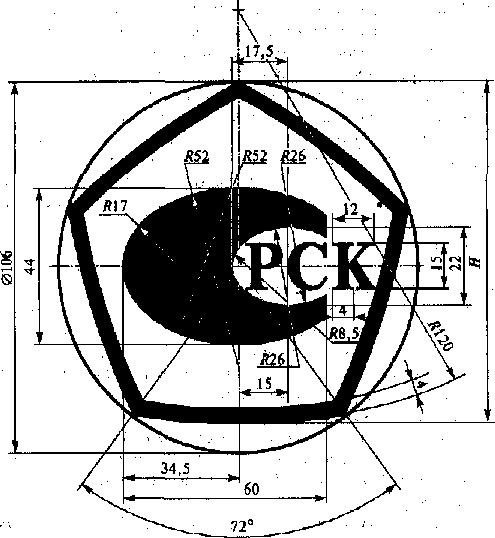

Российская система калибровки имеет свой знак, форма и раз­меры которого приведены на рис. 10.2. Номинальные размеры вы­соты знака выбираются из ряда: 2,2:4; 6; 10; 16,25; 40; 100 мм.

Начертание и способ построения знака высотой 100 мм должны соответствовать размерам, указанным на рис. 10.2.

Знак РСК наноси на бланки, штампы РСК, а также на другие Документы РСК. Место и порядок нанесения (применения) знака РСК устанавливает Центральный орган РСК.

Требования к выполнению калибровочных работ установлены Пра­вилами по метрологии ПР 50.2.016—94 «Правила по метрологии. Государственная система обеспечения единства измерений. Требования к выполнению калибровочных работ».

Под калибровкой средств измерений понимается совокупность опе­раций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик и (или) при­годности к применению средства измерений, не подлежащего госу­дарственному метрологическому контролю и надзору.

К средствам калибровки относятся эталоны, установки и другие средства измерений, применяемые при калибровке в соответствии с установленными правилами.

Под качеством калибровки средств измерений понимается сово­купность характеристик калибровки, обусловливающих соответствие методов, средств и условий предъявляемым требованиям, установ­ленным в нормативных документах по калибровке.

Требования к выполнению калибровочных работ устанавливают­ся «Руководством по качеству организации и выполнения калибро­вочных работ», в котором предусматриваются следующие разделы Политика в области качества и ее цель, организация, ресурсы, Область деятельности, средства калибровки, документация на калиб­ровку, персонал, помещения, порядок приема и регистрации средств измерений на калибровку, оформление результатов калибровки.

К средствам калибровки относятся эталоны, установки и другие средства измерений, применяемые при калибровке в соответствии с установленными правилами.

Под качеством калибровки средств измерений понимается сово­купность характеристик калибровки, обусловливающих соответствие методов, средств и условий предъявляемым требованиям, установ­ленным в нормативных документах по калибровке. К средствам калибровки относятся эталоны, установки и другие средства измерений, применяемые при калибровке в соответствии с установленными правилами.

Рис. 10.2. Знак Российской системы калибровки

Под качеством калибровки средств измерений понимается сово­купность характеристик калибровки, обусловливающих соответствие методов, средств и условий предъявляемым требованиям, установ­ленным в нормативных документах по калибровке.

Требования к выполнению калибровочных работ устанавливают­ся «Руководством по качеству организации и выполнения калибро­вочных работ», в котором предусматриваются следующие разделы Политика в области качества и ее цель, организация, ресурсы, Область деятельности, средства калибровки, документация на калиб­ровку, персонал, помещения, порядок приема и регистрации средств измерений на калибровку, оформление результатов калибровки.

Главной целью политики в области качества является обеспечение выполнения требований к качеству калибровки средств измерений. Для достижения этой цели используются следующие ресурсы: средства калибровки, обеспечивающие передачу размеров еди­ниц калибруемым средствам измерений от государственных эталонов; нормативные документы, регламентирующие организацию. И проведение калибровочных работ; помещения, отвечающие соответствующим требованиям; персонал. Область деятельности метрологической службы по проведению калибровочных работ должна соответствовать области аккредита­ции, заявленной для получения аттестата аккредитации на право Проведения калибровочных работ.

Метрологическая служба должна иметь средства калибровки, отвечающие требованиям нормативных документов по калибровке И соответствующие области аккредитации.

Средства калибровки должны обеспечивать передачу размеров единиц средствам измерений от соответствующих государственных эталонов. Средства калибровки должны иметь действующие свиде­тельства о поверке.

Ответственные за состояние средств калибровки назначаются ру­ководителем метрологической службы. Они составляют и контро­лируют выполнение графиков профилактического осмотра, техни­ческого обслуживания и ремонта средств калибровки; ведут журна­лы учета средств калибровки; хранят и выдают персоналу инструкции ПО эксплуатации и техническому обслуживанию средств калибров­ки; составляют и контролируют выполнение графиков поверки средств калибровки; осуществляют поверку или представляют в другие организации (предприятия), имеющие право поверки соответ­ствующих средств калибровки.

Метрологическая служба должна иметь актуализированную до­кументацию, включающую: документы, устанавливающие техничес­кие требования к средствам калибровки и средствам измерений, от­носящимся к области аккредитации; нормативные документы на калибровку; эксплуатационную документацию на применяемые сред­ства калибровки; документы, определяющие порядок учета и хране­ния информации. И результатов калибровки (протоколы, рабочие журналы, отчеты и т. п.); сведения о ресурсах метрологической служ­бы; документ, определяющий область аккредитации.

Специалисты метрологической службы должны иметь профес­сиональную подготовку и опыт калибровки (поверки) средств из­мерений в заявленной области аккредитации. Для каждого спе­циалиста должны устанавливаться функции, обязанности, права и ответственность, требования к образованию, техническим зна­ниям и опыту работы.

Помещения должны соответствовать по производственной пло­щади, состоянию и обеспечиваемым в них условиях (температура, влажность, чистота воздуха, освещенность, звуко и виброизоля­ция, защита от излучений магнитного, электрического и других физических полей, снабжение электроэнергией, водой, воздухом, теплом, хладагентом и т. п.) требованиям применяемых норматив­ных документов по калибровке, санитарным нормам и правилам, требованиям безопасности труда и охраны окружающей среды и общим требования ГОСТ 8.395—80. «ГСИ. Нормальные условия измерений при поверке. Общие требования».

Средства измерений принимаются метрологической службой из подразделений предприятия на калибровку в сроки, установленные графиками калибровки.

Средства измерений, принадлежащие другим юридическим или физическим лицам, принимаются на калибровку в сроки, указан­ные в договоре на проведение калибровочных работ.

Регистрация принятых на калибровку средств измерений произ­водится в специальном журнале лицами, назначенными руководи­телем метрологической службы.

Представление средств измерений на калибровку в органы Госу­дарственной метрологической службы, государственные научные мет­рологические центры или в другие организации производится в со­ответствии с условиями заключенного договора.

Результаты калибровки средств измерений удостоверяются калиб­ровочным знаком, наносимым на средства измерений, или сертифи­катом о калибровке, а также записью в эксплуатационных документах.

10.2. Аккредитация метрологических служб на право проведения калибровочных работ

Порядок аккредитации метрологических служб юридических лиц на право проведения калибровочных работ регламентируется ПР 50.2.01 X—95. «Правила по метрологии. Государственная система обеспечения единства измерений. Порядок аккредитации метроло­гических служб юридических лиц на право проведения калибровоч­ных работ».

Аккредитация* метрологических служб на право проведения калибровочных работ производится для подтверждения условий, необхо­димых для обеспечения единства измерений в сферах, не подлежа­щих государственному метрологическому контролю и надзору.

Аккредитацию осуществляют государственные научные метрологи­ческие центры или органы Государственной метрологической службы.

Эти правила распространяются на государственные научные мет­рологические центры и органы Государственной метрологической службы Госстандарта России, а также на метрологические службы юридических лиц, добровольно подавших заявки на аккредитацию на право проведения калибровочных работ.

В общих положениях этого документа отмечается, что калиб­ровке могут подвергаться средства измерений, которые не подлежат поверке при выпуске из производства или ремонта, при ввозе по импорту, при эксплуатации, прокате и продаже.

Калибровка средств измерений производится с использованием эталонов, соподчиненных государственным эталонам единиц вели­чин, а результаты калибровки удостоверяются калибровочным зна­ком, наносимым на средство измерений, или сертификатом о калибровке, а также записью в эксплуатационных документах.

Сертификат о калибровке средства измерений — это документ, удостоверяющий факт и результаты калибровки средства измерений, который выдается организацией, осуществляющей калибровку.

Калибровочный знак — знак, указывающий, что данное средство измерений соответствует конкретному стандарту.

Оплата расходов, связанных с проведением аккредитации, произво­дится в соответствии с условиями договора, заключаемого между метро­логической службой юридического лица и исполнителем этих работ.

Аккредитация метрологической службы юридического лица на право проведения калибровочных работ осуществляется в следующем порядке.

Заявитель подает заявку об аккредитации на право проведения калибровочных работ по установленной форме в аккредитующий орган по месту расположения заявителя, либо в другой аккредитую­щий орган с соответствующей компетенцией. К заявке прилагаются область аккредитации и руководство по качеству. ,

Аккредитующий орган рассматривает заявку; осуществляет экс­пертизу представленных документов; проверяет соответствие заяв­ленных условий проведения калибровочных работ требованиям, ус­тановленным в «Требованиях к выполнению калибровочных работ»; принимает решение об аккредитации по результатам экспертизы и проверки; готовит материалы по аккредитации и направляет их во ВНИИМС оформляет аттестат аккредитации; присваивает атте­стату аккредитации регистрационный номер; присваивает шифр ка­либровочного клейма; заносит их в Реестр; выписывает и направля­ет аккредитующему органу счет за оформление аттестата аккредита­ции и регистрацию Заявителя. После оплаты счета направляет в аккредитующий орган аттестат аккредитации.

Аккредитующий орган, получив аттестат аккредитации, подпи­сывает его, ставит оттиск круглой гербовой печати, снимает копию и выдает оригинал Заявителю. Копия аттестата аккредитации хра­нится в аккредитующем органе, проводившем аккредитацию.

Аттестат аккредитации действителен на срок, установленный ак­кредитующим органом, проводившим аккредитацию, но не более 5 лет.

Инспекционный контроль за соблюдением к прове­дению калибровочных работ осуществляется в соответствии с усло­виями договора на аккредитацию, заключаемого между Заявителем и аккредитующим органом.

Существующие методы поверки (калибровки) средства измере­ний могут быть классифицированы следующим образом:

методом непосредственного сличения поверяемого средства измерений с образцовым средством измерений того же вида, т. е. без использования компаратора (прибора сравнения);

сличением поверяемого средства измерений с образцовым сред­ством измерений того же вида с помощью компаратора;

прямым измерением, поверяемым измерительным прибором. величины, воспроизводимой образцовой мерой;— прямым измерением образцовым измерительным прибором .величины, воспроизводимой подвергаемой поверке мерой;

— косвенным измерением величины, воспроизводимой мерой или измеряемой прибором, подвергаемым поверке;

— путем независимой (автономной) поверки. Перечисленные методы поверки (калибровки) могут иметь свои разновидности.

Метод непосредственного сличения двух средств измерений без при­менения компаратора или какого-либо другого промежуточного при­бора нашел широкое применение при поверке (калибровке) раз­личных средств измерений. Например, н области электрических и магнитных измерений этот метод применяют при определении метро­логических характеристик измерительных приборов непосредственной оценки, предназначенных для измерения тока, напряжения, часто­ты и т. д.; в области измерения механических величин, в частности, давления. Основой метода служит одновременное измерение одного и того же значения физических величин аналогичными по роду измеря­емой величины поверяемым и образцовым приборами.

При поверке данным методом устанавливают требуемое значе­ние .к, затем сравнивают показания поверяемого прибора с по­казаниями образцового и определяют разность Раз­ность равна абсолютной погрешности поверяемого прибора, ко­торую приводят к нормированному значению х_а для получения приведенной погрешности:

Этот метод может быть реализован двумя способами:

регистрацией совмещении,, при этом указатель поверяемого при- вора путем изменения входного сигнала совмещают с проверяемой Отметкой шкалы, а погрешность определяют расчетным путем как разность между показанием поверяемого прибора и действительным значением, определяемым по показаниям образцового прибора;

отсчитыванием погрешности по шкале поверяемого прибора; при этом номинальное для поверяемой отметки шкалы значение разме­ ра физической величины устанавливают по образцовому прибору, я погрешность определяют по расстоянию между проверяемой от­ меткой прибора и его указателем.

Первый способ удобен тем, что дает возможность точно опреде­лить погрешность по образцовому прибору, шкала которого обычно

имеет большее число делении, а отчетное устройство практически исключает появление погрешности отсчета вследствие параллакса.

Второй способ удобен при автоматической поверке, так как по­зволяет поверять одновременно несколько приборов с помощью одного образцового. Недостатки этого способа — нелинейность шкал аналоговых поверяемых приборов и неточность нанесения проме­жуточных делении. Но это не относится к цифровым приборам с несвойственной им погрешностью отсчета. При их поверке второй способ даст такую же точность, как и первый. Достоинства метода непосредственных сличений: простота, отсутствие, необходимости применения сложного оборудования и др.

Метод сличения поверяемого средства измерении с образцовым сред­ством измерений того же вида с помощью компаратора (прибора срав­нения) заключается в том, что в ряде случаев невозможно сравнить показания двух вольтметров, если один из них пригоден для изме­рений только в цепях постоянного тока, а другой — переменного; нельзя непосредственно сравнить размеры мер магнитных и элект­рических величин. Измерение этих величин выполняют путем вве­дения в схему поверки некоторого промежуточного звена-компара­тора, позволяющего косвенно сравнивать две однородные или раз­нородные физические величины. Компаратором может быть любое средство измерений, одинаково реагирующее на сигнал образцово­го и поверяемого средства измерений!

При сличении мер сопротивления, индуктивности, емкости в качестве компараторов используют мосты постоянного или пе­ременного тока, а при сличении мер сопротивления и ЭДС— потенциометры.

Сличение мер с помощью компараторов осуществляют метода­ми противопоставления или замещения. Общим для этих методов поверки средств измерений является выработка сигнала о наличии разности размеров сравниваемых величин. Если этот сигнал путем подбора, например, образцовой меры или путем принудительного измерения ее размера будет сведен к нулю, то этот метод получает наименование нулевой метод. Если же на вход компаратора при од­новременном воздействии размеров сличаемых мер измерительный сигнал указывает на наличие разности сравниваемых размеров, то это дифференциальный метод.

Применение в ходе поверки метода противопоставления позво­ляет уменьшить воздействие на результаты поверки влияющих ве­личин ввиду того, что они практически одинаково искажают сигна­лы, подаваемые на входы компаратора.

Достоинства метода замещения заключаются в последователь­ном во времени сравнении двух величин. То, что эти величины вклю­чаются последовательно в одну и ту же часть компаратора, точность измерений повышается по сравнению с другими разновидностями метода сравнения, где не симметрия цепей, в которые включаются сравниваемые величины, приводит к возникновению систематичес­кой погрешности. Недостаток нулевого метода замещения — необ­ходимость иметь средство измерений, позволяющее воспроизводить любое значение известной величины без существенного понижения точности. Метод обеспечивает возможность получения достоверных результатов сличения двух средств измерений даже при применение сравнительно грубых средств для измерения разности. Вместе с тем реализация этого метода требует наличия образцовой высоко­точной меры с номинальным значением, близким к номинальному значению сличаемой меры.

Практическая реализация методов прямого измерения предъявля­ется к мерам, используемым в качестве образцовых средств измере­ний. Наиболее характерными из них являются: возможность вос­произведения мерой той физической величины, в единицах кото­рой градуировано поверяемое средство измерений; достаточный для Перекрытия всего диапазона измерений поверяемого средства изме­рений диапазон физических величин, воспроизводимых мерой; со­ответствие точности меры, а в ряде случаев ее типа и плавности Изменения размера требованиям, оговариваемым в технической до­кументации на методы и средства поверки средств измерений дан­ного вида.

Реализация первого способа, обладающего рядом преимуществ, может быть осуществлена только при наличии магазина мер, no­ позволяющего плавно изменять воспроизводимую или физическую величину. В ряде случаев непосредственно измерить размер меры поверяемым средством измерений невозможно. В этом случае из­меряют поверяемым средством измерений некоторую промежуточ­ную величину, которую в свою очередь непосредственно сопостав­ляют со значением образцовой меры. Например, поверка вольт­метров путем сличения их показаний с мерой ЭДС с помощью потенциометра постоянного тока.

Широкое применение метод прямых измерений находит при по­верке мер электрических и магнитных величин., особенно он эф­фективен при поверке мер ограниченной точности.

-W "

В поверочной деятельности широко применяют метод косвен­ных измерений величины, воспроизводимой мерой или измеряемой при­бором. При реализации этого метода о действительном размере меры и измеряемой поверяемым прибором величины судят на основа­нии прямых измерений нескольких величин, связанных с искомой величиной определенной зависимостью. Метод применяется тог­да, когда действительные значения величин, воспроизводимые или поверяемые поверяемым средством измерений, невозможно опре­делить прямым измерением или когда косвенные измерения более просты или более точны по сравнению с прямыми. На основании прямых измерений и по их данным выполняют расчет. Только пу­тем расчета, основанного на определенных зависимостях между искомой величиной и результатами прямых измерений, определя­ют значение величины, т. е. находят результат косвенного измере­ния. Например, определяют систематическую составляющую от­носительной погрешности электрического счетчика активной энер­гии с помощью ваттметра и секундомера. Погрешность поверяемого счетчика, %, находят по формуле

Реализация методов поверки осуществляется путем комплект­ной или поэлементной поверки.

При комплексной поверке средство измерений поверяют в пол­ном комплекте его составных частей, без нарушения взаимосвязи между ними. Погрешности, которые при этом определяют, рас­сматривают как погрешности, свойственные поверяемому сред­ству измерений как единому целому. При этом средство измере­ний находится в условиях, максимально приближенных к реальным условиям эксплуатации, что позволяет в ходе поверки попутно выявить многие, присущие поверяемому средству измерений не­достатки: дефекты внутреннего монтажа, неисправности переклю­чающих устройств и т. п. С учетом простоты и достоверности результатов комплексной поверке отдают предпочтение всегда, когда это возможно.

В случае невозможности реализации комплектной поверки, вви­ду отсутствия образцовых средств измерений, несоответствия их Требованиям точности или пределам измерений применяют поэле­ментную поверку. Поэлементная поверка средства измерений — это поверка, при которой его погрешности определяют по погрешно­стям отдельных частей. Затем по полученным данным расчетным путем определяют погрешности, свойственные поверяемому сред­ству измерений как единому целому. При этом предполагают, что закономерности взаимодействия отдельных частей средства из­мерений точно известны, а возможности посторонних влияний на его показания исключены или поддаются точному учету. Во многих случаях поэлементная поверка оказывается единственно ВОЗМОЖНОЙ.

Недостатком поэлементной поверки является ее трудоемкость. И сложность реализации по сравнению с комплектной поверкой.
