5.11.10. Отличительные особенности систем допусков конических и червячных зубчатых передач

Как для конических (ГОСТ 1758—81), так и червячных цилинд­рических (ГОСТ 3675—81) зубчатых передач предусмотрено 12 сте­пеней точности (у конических первые и резервные) и шесть видов спряжений (у конических без установления допусков на гаранти­рованный боковой зазор). В каждой степени точности раздельно установлены нормы кинематической точности, плавности работы и контакта. Разрешается комбинировать степени точности в передаче.

В конических передачах вместо измерительного межосевого рассто­яния контролю подлежит абсолютное отклонение измерительного ме­жосевого угла пары (рис. 5.138, а), его колебание за оборот зубчатого колеса и на одном зубе имеется показатель осевого смещения зубчатого венца/^. при монтаже от положения, при котором плавность работы и суммарное пятно контакта наилучшие (рис. 5.138, б) и др.

В червячных цилиндрических передачах для колес термины, определения и обозначения такие же, как для цилиндрических передач. Для червяков обозначения многих видов погрешностей отличаются, нормы для них приведены в отдельных таблицах (ГОСТ 3675-81).

К специфичным погрешностям червячных передач (рис. 5.139) относятся, например, погрешность винтовой линии червяка), отклонение межосевого угла передачи, смещение средней плоскости червячного колеса и др. Условноеобозначение червячной передачи имеет вид 8 - 7 - 6 - Ва ГОСТ 3675-

Граница активного профиля витка

Действительный профиль

Номинальные профили а

Рис. 5.139. Погрешности червячных передач

5.11.11. Оформление чертежей зубчатых колес

В связи со специфичностью зуб­чатых колес как изделий требова­ния к оформлению их чертежей ус­тановлены отдельными стандарта­ми: для цилиндрических колес ГОСТ 2.403—75, для зубчатых реек ГОСТ 2.404—75, для конических колес ГОСТ 2.405—78, для цилинд­рических червяков и червячных ко­лес ГОСТ 2.406—76. Указанные стандарты предписывают правила указания на чертежах всех элемен­тов зубчатых венцов. Остальные эле­менты зубчатых колес оформляют как для обычных изделий машино­строения в соответствии с общими требованиями стандартов ЕСКД.

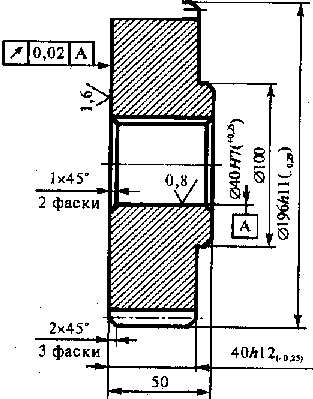

Пример оформления рабочего чертежа цилиндрического зубчато­го колеса (передача с нерегулиру­емым межосевым расстоянием) по­казан на рис. 5.140. На чертеже должны быть указаны данные, приведенные в табл. 5.67 и 5.68.

Рис, 5.140. Пример

оформления рабочего чертежа

цилиндрического зубчатого колеса

5.67. Параметры зубчатого венца

Профилактический контроль		Текущий контроль	Приемочный контроль
станка	Геометрической Кинематической	Технологический	Кинематический
инструмента	Нового Поле заготовки	Активный	Геометрический
приспособление	Вне станка На станке	Пооперационный	Вибрационный
заготовок	После обработки На станке	----	Акустический
