5.10.12. Круглая резьба для санитарно-технической арматуры

Круглая резьба для санитарно-технической арматуры выполня­ется по ГОСТ 13636—68 одного номинального диаметра (d =12 мм с шагом 2,54 мм) и имеет следующее обозначение:

5.10.13. Метрическая коническая резьба

Конические резьбы применяются в качестве уплотнительных для обеспечения герметичности соединения деталей без прокладок.

Метрическая коническая резьба по ГОСТ 25229—82 (рис. 5.107) имеет полный угол конуса 3°3448 , что соответствует конусности 1 : 16. Для характеристики геометрии конических резьбы введено до­полнительное понятие об основной плоскости, в которой определяют­ся номинальные размеры наружного, среднего и внутреннего диаметров. Диаметры конической резьбы равны соответству­ющим диаметрам цилиндрической метрической резьбы с профилем по ГОСТ 9150—81. Это позволяет наружную коническую резьбу свин­чивать с внутренней цилиндрической резьбой. Внутренняя цилинд­рическая резьба должна обеспечивать ввинчивание наружной кони­ческой резьбы на глубину не менее 0,8/.

Рабочая длина конической резьбы, расстояния l_t и /₂, определя­ющие положение основной плоскости, зависят от шага Р. Установ­ленные осевые смещения основной плоскости наружной (Д/J и внутренней (Д/₂) резьбы являются суммарными, включающими от

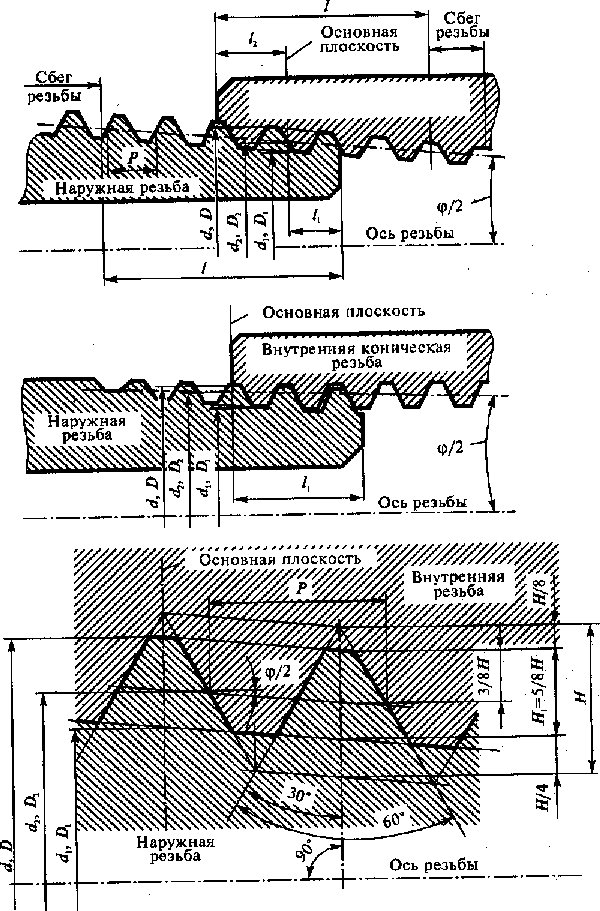

Рис. 5.107. Номинальный профиль и размеры элементов метрической конической резьбы

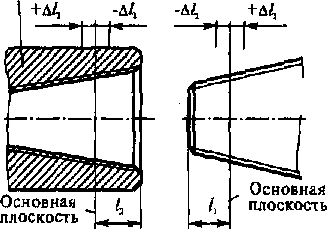

Рис . 5.108. Отклонения элементов метрической конической резьбы

отклонения среднего диаметра, шага, углов профиля и конуса. Внут­ренняя цилиндрическая резьба, соединяемая с наружной коничес­кой, должна иметь поле допуска 6Л.

Отклонения элементов метрической конической резьбы показа­ны на рис. 5.108.

Внутренняя цилиндрическая резьба отличается от метрической резьбы общего назначения, плоско срезанной впадиной, поэтому в ее обозначениях необходимо указывать стандарт на метрическую коническую резьбу: Л/20 х 1,5 ГОСТ 25229-82.

5.10.14. Трубная резьба

Для герметичного соединения трубопроводов применяют резь­бы цилиндрические по ГОСТ 6357—81 и конические по ГОСТ 6211—81. За номинальный размер трубных резьбы, указываемый в их условных обозначениях, принят условный проход трубопровода. Профили и основные размеры цилиндрической (рис. 5.109) и конической (рис. 5.110) резьбы в основной плоскости одинаковы, поэтому наружную коническую резьбу можно свинчивать с внут­ренней цилиндрической. Профиль и основные размеры трубной конической резьбы при­ведены на рис. 5.111.

Основная плоскость конической резьбы соответствует торцу де­тали с внутренней резьбой со стороны большего диаметра коничес­кой резьбы. Конусность трубных резьбы, так же как и метрических, составляет 1: 16. Стандарты устанавливают номинальные размеры для трубных резьбы от 1/16 до 6. Шаг трубных резьбы зависит от числа винтовых линий z, приходящихся на один дюйм (25,4 мм): Р = 25,4Д

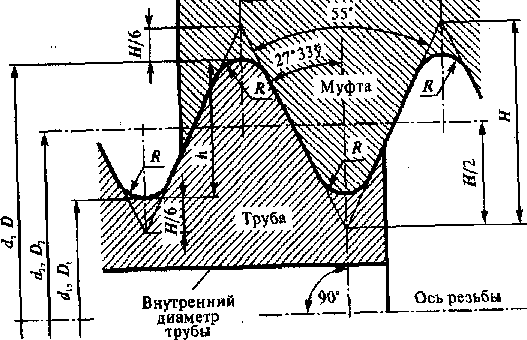

Рис. 5.Ш9. Профиль и основные размеры цилиндрической трубной резьбы в основной плоскости

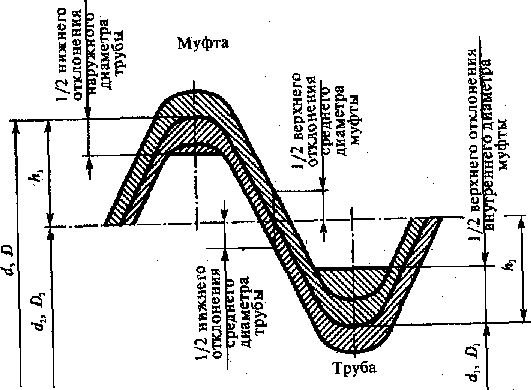

5.110. Расположение полей допусков трубной цилиндрической резьбы

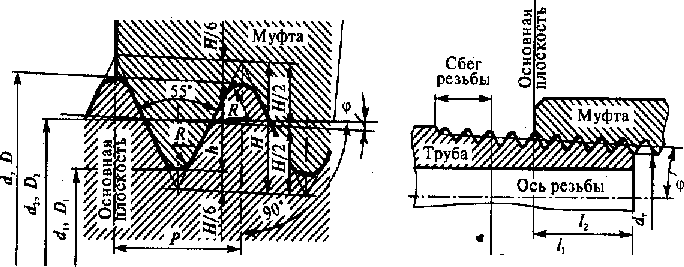

Рис. 5.111. Профиль и основные размеры трубной конической резьбы

В условных обозначениях трубных цилиндрических резьбы указывают букву , размер резьбы и класс точности среднего. Отклонения трубной цилиндрической резьбы приведены на рис. 5.1 10, а трубной конической резьбы (по ГОСТ 621 1—81) — на рис. 5.112.

Длины свинчивания цилиндрических трубных резьбы подразде­ляются- на две группы: нормальные и длинные. Последние имеют размеры большие, чем нормальные длины, причем верхний предел для них стандартом не регламентирован. Длина свинчивания кони­ческой трубной резьбы /₂ соответствует соединению без натяга.

Допуски среднего диаметра цилиндрической резьбы являются суммарными и установлены ГОСТ 6357—81 двух классов точности: А и В, Допуск внутренней цилиндрической резьбы для свинчивания с наружной конической резьбой должен соответствовать классу точ­ности А, имеющему меньшие предельные отклонения.

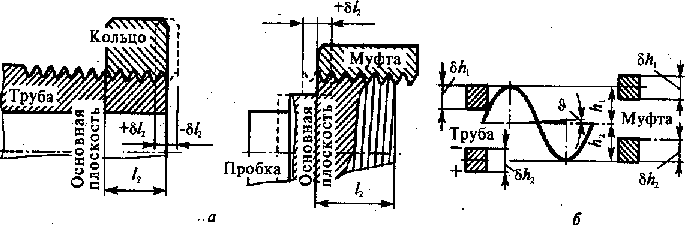

Рис. 5.112. Отклонения трубной конической резьбы

диаметра, рршны свинчивания, отличающиеся от нормальны.
