5.10.9. Трапецеидальная резьба

По сравнению с треугольной трапецеидальная резьба имеет боль­шую прочность, меньшие потери на трение и повышенную износо­стойкость, поэтому широко применяется в винтовых механизмах. Преимущественно используются трапецеидальные резьбы со сред­ними шагами. Мелкий шаг назначают для получения осевых пере­мещений высокой точности, а крупный — в целях увеличения из­носостойкости (рис. 5.104).Размеры элементов профиля трапецеидальной резьбы рассчиты­вают по следующим зависимостям:

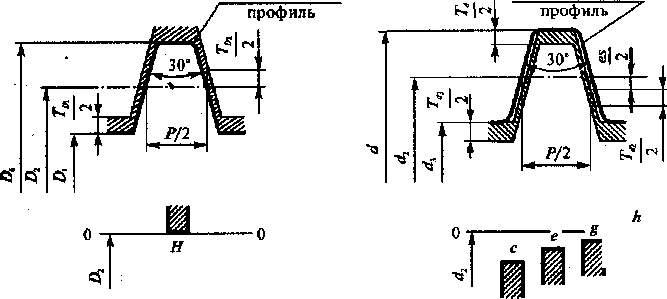

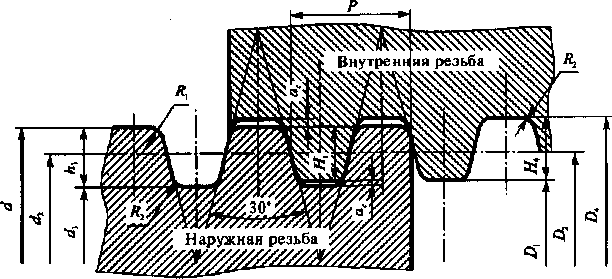

Рис. 5.104. Номинальный профиль, размеры элементов, основные отклонения трапецеидальной резьбы

Зазор по вершине резьбы ас определяется шагом

Шаг P, мм.

1,5

2-5

6-12

14-40

Зазор

0,15

0,25

0,5

1

5.60. Поля допусков трапецеидальных резьбы для различных длин свинчивания и классов точности

Класс точности

Длина свинчивания резьбы

наружной

внутренней

N

L

N

L

Однозаходная резьба

Точный

6e; 6g

7e

6H

7H

Средний

7e, 7g

8e

7H

8H

Грубый

8e, 8g

8e

8H

9H

Многозаходная трапециидальная резьба

Точный

7e, 7g

8e

7H

8H

Средний

8e, 8g

8e

8H

9H

Грубый

9c

10c

9H

9H

Трапецеидальные резьбы условное обозначение аналогична принятой для метрических резьбы:

5.10.10. Упорная резьба

Для создания значительных односторонних нагрузок применя­ют упорную резьбу с несимметричным трапецеидальным профилем по ГОСТ 10177-82 (рис.5.105).

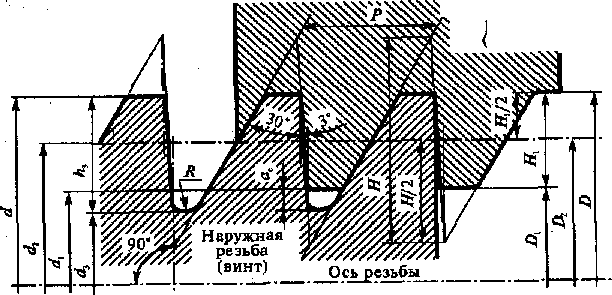

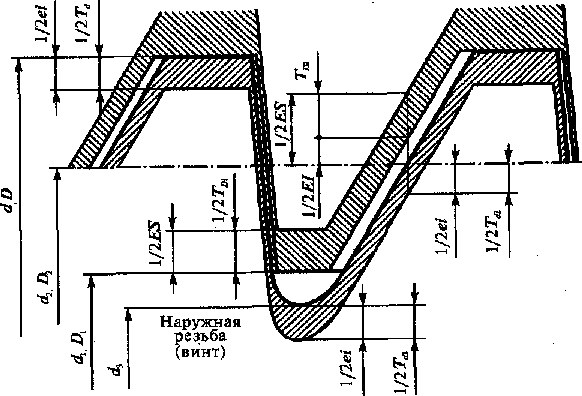

Рис. 5.105. Номинальный профиль, размеры элементов, основные отклонения упорной резьбы

Малый угол наклона рабочей стороны профиля (3е) обеспечива­ет повышенный КПД резьбы и благоприятные технологические ус­ловия для ее нарезания. Закругления во впадинах наружной резьбы способствуют снижению концентрации напряжений в опасном се­чении и увеличению динамической прочности. Поля допусков для упорных резьбы приведены в табл. 5.61.
