5.58. Отклонение шага и угла наклона боковой стороны профиля для стандарта длин свинчивания

Шаг P, мм,	Отклонение шага, мм.	Отклонение угла наклона, мм.
0,8; 1; 1,25
1,5; 1,75
2; 2,5
3

Поля допусков и их сочетания для получения переходных посадок приведены в таблице 5.59, а схема расположения полей допусков на рис. 5.103.

5.59. Поля допусков для получения переходных посадок в резьбовых соединений

Номинальный диаметр d, мм.	Материал детали	Поле допусков резьбы		посадка
		Наружной	внутренней
5-16	Сталь Чугун, алюминий	4jk, 2m 4jk, 2m	4H6, 3H6H 5H6H, 3H6H
18-30	Сталь Чугун, алюминий	4jk, 2m	4H6H, 3H6H 4H6H, 3H6H
33-45	Сталь Чугун, алюминий	4jh	5H6H

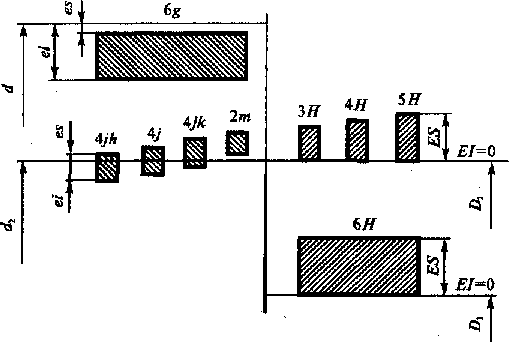

Рис. 5.103. Расположение полей допусков на диаметры резьбы в переходных посадках

Для резьбы в переходных посадках, как и в посадках с натягом, установлены допустимые отклонения формы наружной и внутрен­ней резьбы, определяемые разностью между наибольшим и наимень­шим действительными значениями среднего диаметра. Они не дол­жны превышать 25% от допуска среднего диаметра. Стандартом ус­тановлены также отклонения шага и угла наклона боковой стороны профиля, которые относятся к стандартным длинам свинчивания (см. табл. 5.58).Отклонения формы резьбы, отклонения шага и угла наклона не подлежат обязательному контролю, если это особо не оговорено.

5.10.8. Обозначения метрических резьб

Обозначение резьбы состоит из двух частей: из обозначения гео­метрических параметров и полей допусков.

Обозначение геометрических параметров. Согласно стандарту при­няты следующие обозначения:

1. резьба с крупным шагом должна обозначаться буквой М и номинальным диаметром, например: М24, Л/64;

2. резьба с мелким шагом должна обозначаться буквой Л/, но­минальным диаметром и шагом, например: Л/24 х 2, Л/64 х 3;

3. для левой резьбы после условного обозначения ставят LH, например: Л/241Я; Л/64 х 3/.Я;

4. многозаходные резьбы должны обозначаться буквой М, но­минальным диаметром, числовым значением хода и в скобках бук­вой числовым значением шага, например: Л/24 х 3(Р1) —резьба метрическая, трехзаходная, с шагом 1 мм; М24 х 3(Р1)1Я—резьба метрическая, левая, трехзаходная (ход 3 мм), с шагом 1 мм.

Обозначение допусков резьбы. Согласно стандарту обозначение поля допуска состоит из цифры, обозначающей степень точности, и бук­вы (строчной для болта и прописной для гайки), обозначающей основное отклонение.

Обозначение поля допуска болта состоит из обозначения поля до­пуска среднего диаметра, помещаемого на первом месте, и обозна­чения поля допуска наружного диаметра.

Например: 7А6А, где 7Л — поле допуска среднего диаметра болта (7-я степень точности, основное отклонение — А); 6А — поле допус­ка наружного диаметра болта (6-я степень точности, основное от­клонение — А).

Если обозначения полей допусков среднего и наружного диа­метра болта одинаковы, то в обозначении поля допуска резьбы бол­та они не повторяются. Например: 6А, где 6А — поле допуска среднего диаметра болта (6-я степень точности, основное отклонение — А); 6А — поле допуска наружного диаметра болта (6-я степень точнос­ти, основное отклонение — А).

Обозначение поля допуска гайки состоит из обозначения поля до­пуска среднего диаметра, помещаемого на первом месте, и обозначе­ния поля допуска внутреннего диаметра. Например: 7Я6Я, где 1Н — поле допуска среднего диаметра гайки (7-я степень точности, ос­новное отклонение — Я); 6Я — поле допуска внутреннего диаметра гайки (6-я степень точности, основное отклонение — Я).

Если обозначения полей допусков среднего и наружного диа­метра гайки одинаковы, то в обозначении поля допуска резьбы гай­ки они не повторяются. Например: 6Я, где 6Н— поле допуска средне­го диаметра гайки (6-я степень точности, основное отклонение — Я); 6Я — поле допуска внутреннего диаметра гайки (6-я степень точно­сти, основное отклонение — Я).

Для переходных посадок и посадок с натягом принят аналогич­ный порядок обозначения полей допусков резьбовых деталей, но для наружной резьбы указывают только поле допуска среднего диаметра. Дополнительно в скобках указывают число групп сортировки.

Полное обозначение резьбы. Обозначение поля допуска резьбы по­мещается за обозначением размера резьбы и отделяется от него го­ризонтальной чертой. Например: М\2—6g.

Посадка резьбовых деталей обозначается дробью (с наклонной чертой), в числителе которой указывают обозначение поля допуска гайки, а в знаменателе — обозначение поля допуска болта. Напри­мер: Ml2—6ff/6g.

Если длина свинчивания относится к группам 5 (но меньше, чем вся длина резьбы) или L, то в обозначении резьбы должна быть указана длина свинчивания (мм). Например: АЯ2—7.g6g—30.
