5.50. Оптимальные значения параметров шероховатости поверхностей деталей машин

Поверхность детали

R

S

Опорные шейки валов под: — подшипники скольжения — подшипники качения

0,32 0,80-2,0

-

-

0,032 0,063

60 50

Поверхности валов, рабо­тающие на предел выносли­вости

-

-

1,0

0,08

-.

Свободные несопряженные торцы валов, фланцев, крышек

-

15-100

-

-

-

Поверхности посадочных отверстий зубчатых колес

0,5-2,0

-

_

-

_

Поверхности плунжерных пар

0,1

-

-

0,02

50,

Коррозирующие поверхности

0,063

-

-

0,032

-

Сопрягаемые поверхности с натягом

0,5-2,5

-

_

0,032-0,15

50

Боковые поверхности: — зубьев колес — нитки червяка

0,63-1,25 0,32

-

-

-

-

Поверхности направляю­щих трения скольжения: — универсальных станков — прецизионных станков

0,63 0,10

-

-

0,05 0,02

50 50

Поверхности направляю­щих качения

0,16

-

-

0,03

50

Рабочие поверхности мат­риц и пунсонов вырубных штампов

1,5

_

-

-

-

5.10.2. Основные параметры крепежных цилиндрических резьб

Основные понятия, определения и обозначения элементов, ци­линдрических и конических резьб установлены ГОСТ 11708—68.

Номинальный профиль цилиндрической метрической резьбы приведен на рис.5.96. Он общий для наружной и внутренней резьб. Профиль резьбы получается из равностороннего исходного треуголь­ника с углом профиля а — 60° и высотой Н путем среза вершин витков. Рабочая высота Я, профиля меньше теоретической.

Основными параметрами резьбы являются:

ось резьбы — прямая, относительно которой происходит вин­товое движение плоского контура, образующего резьбу;

- профиль резьбы — контур сечения резьбы в плоскости, прохо­дящей через ее ось;

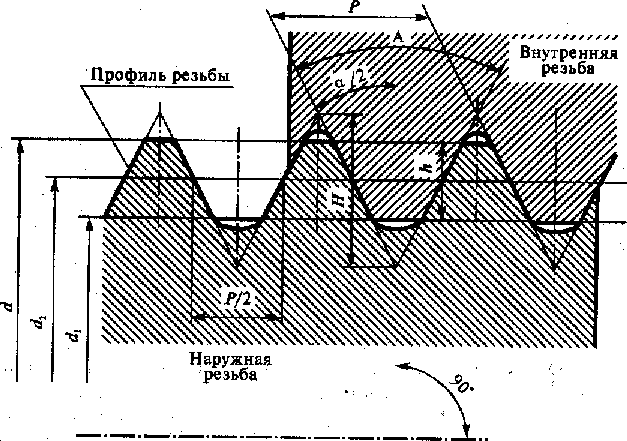

Ось резьбы Рис. 5.96; Номинальный профиль цилиндрической метрической резьбы

угол профиля а — угол между смежными боковыми сторонами резьбы в плоскости осевого сечения;

высота исходного профиля Н — расстояние в направлении, пер­ пендикулярном оси резьбы, между двумя параллельными прямыми, в которые вписан остроугольный профиль, полученный продолже­нием боковых сторон профиля до их пересечения;

рабочая высота профиля Н1высота соприкосновения сторон профиля наружной и внутренней резьбы в направлении, перпенди­кулярном оси резьбы;

шаг резьбы — расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы. Для многозаходных резьб вводится дополнительный термин «ход резьбы» ~ расстояние по линии, параллельной оси резьбы, между любой исходной средней точкой на боковой стороне резьбы и сред­ ней точкой, полученной при перемещении исходной средней точки по винтовой линии на угол 360°. Для однозаходной резьбы понятия шаг и ход совпадают;

угол подъема резьбы — угол, образованный касательной к винтовой линии, описываемый средней точкой боковой стороны резьбы, и плоскостью, перпендикулярной оси резьбы;

наружный диаметр d(D) ~ диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы d (болта) или впади­ нам внутренней резьбы (гайки) D;

внутренний диаметр резьбы— диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы d± или в вер­ шины внутренней резьбы Д;

средний диаметр резьбы — диаметр воображаемого соосного с резьбой цилиндра, образующая которого пересекает профиль резьбы в точках, где ширина канавки равна половине номинального шага резьбы. Для наружной резьбы (болта) — d2 и для внутренней резьбы (гайки) — D2;

  • номинальный диаметр резьбы — диаметр, условно характеризу­ющий размер резьбы. Для большинства цилиндрических резьб в ка­честве номинального принимают наружный диаметр;

  • длина свинчивания / (высота гайки) — длина соприкосновения вин­товых поверхностей наружной и внутренней резьб в осевом сечении.

Форму впадины 1 наружной резьбы не регламентируют, ее мож­но выполнять как плоско срезанной, так и закругленной (рис. 5.97).

При гоюскосрезанной форме впадины наружной резьбы (для Р< 1 мм) реальный профиль впадины должен быть расположен между

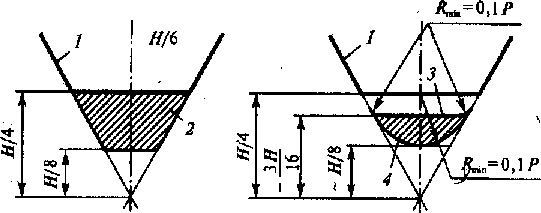

Рис. 5.97. формы впадины наружной резьбы

а — плоско срезанная; 6 ~- закругленная

линиями плоского среза соответственно на расстоянии и от вер­шины исходного треугольника и находится в зоне 2 (рис. 5.97, а). При закругленной форме впадины резьбы (является предпочтитель­ной) радиус кривизны ни в одной точке не должен быть менее 0,1? (рис. 5.97, 6), а ее профиль должен находиться между верхним 3 и нижним 4 предельными профилями. Форма впадины резьбы гайки не регламентируется.

Для обеспечения требований взаимозаменяемости свинчиваемых изделий устанавливают предельные контуры резьбы болта и гайки. На рис. 5.98 толстой линией показан номинальный контур метри­ческой резьбы (посадка с нулевым зазором), являющийся наиболь­шим предельным контуром резьбы болта и наименьшим предель­ным контуром резьбы гайки. От номинального контура в направле­нии, перпендикулярном оси резьбы, отсчитываются отклонения диаметров и располагаются поля допусков, определяющие наимень­ший предельный контур болта и наибольший — гайки.

Свинчиваем ость резьбовых деталей и требуемое качество соеди­нения обеспечивается в том случае, когда действительные контуры болта и гайки не выходят за соответствующие предельные контуры на всей длине свинчивания.
