5.9.3. Обозначение шероховатости поверхностей

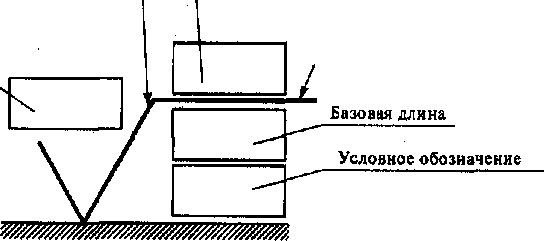

Структура обозначения шероховатости приведена на рис. 5.84.

параметры

Знак Вид обработки поверхности

Рис. 5.84. Структура условного обозначения шероховатости на чертежах

В обозначении шероховатости поверхности, вид обработки которой конструктором не устанавливается, применяют знак, ука­занный на рис. 5.85, а.

В обозначении шероховатости поверхности, которая должна быть образована удалением слоя материала, например точением, фрезерованием, сверлением, полированием и т. п., применяют знак, ука­занный на рис. 5.85, б.

;. а б в

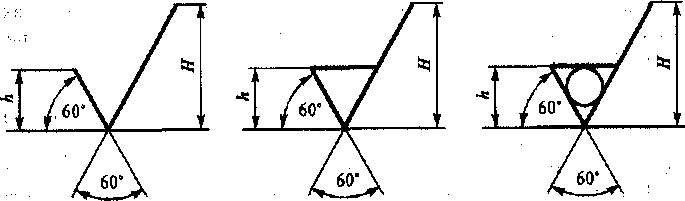

Рис. 5.85. Условные знаки для обозначения шероховатости

В обозначении шероховатости поверхности, которая должна быть образована без удаления слоя материала, например литьем, воло­чением, штамповкой и т. п., применяют знак, указанный на рис. 5.85, в. Этим же знаком обозначаются поверхности, которые не обрабатываются по данному чертежу.

ОД

SnO,053

0,040

80+10%

З начение параметра шероховатости по ГОСТ 2789—73 указывают в обозна­чении шероховатости:

  • для параметра Raбез символа, например 0,1 (рис. 5.86);

  • для остальных параметров

Рис 5.86. Обозначение шероховатости при указании

двух и более параметров

При указании двух и более параметров шероховатости поверх­ности в обозначении шероховатости значения параметров записы­вают сверху вниз в следующем порядке (рис. 5.86):

параметр высоты неровностей профиля. Значение базовой длины / не указано (принимается по табл. 5.47).Для 0,025 < /?„ < 0,4 стандартная базовая длина равна 0,25 мм;

параметр шага неровностей профиля; относительная опорная длина профиля. Вид обработки поверхности указывают в обозначении шероховатос­ти только в тех случаях, когда он является единственным, применимым для получения требуемого качества поверхности (рис. 5.87).

Допускается применять упрощенное обозначение шероховатости поверхностей с разъяснением его в технических требованиях чертежа по примеру, указанному на рис. 5.88.

Допускается при недостатке места располагать обозначения шероховатости на размерных линиях или на их продолжениях, а также разрывать выносную линию (см. рис. 5.89).

При изображении изделия с разрывом обозначение шероховатости наносят только на одной части изображения, по возможности бли­же к месту указания размера (рис.5.90). При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа и на изображении не наносят (рис. 5.91).

Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый угол чертежа, должна быть приблизительно в 1,5 раза больше, чем в обозначениях, нанесенных на изображении.

При указании одинаковой шероховатости для части поверхностей изделия в правом верхнем углу чертежа помещают обозначение оди­наковой шероховатости и условное обозначение (рис. 5.92). Это оз­начает, что все поверхности, на которых не нанесены обозначения шероховатости или знак, должны иметь шероховатость, указанную перед обозначением. Размеры знака, взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении. Когда часть поверхностей не обрабатывается по данному чертежу, в правом верхнем углу чертежа перед обозначением помещают знак

Рис. 5.93. Обозначение шероховатости части поверхностей, не обрабатываемых по данному чертежу

Требования к шероховатости отдельных участков могут быть различными.

Стандартом предусмотрена возможность назначать также направ­ление неровностей поверхности (рисок), условное обозначение которых при необходимости приводят на чертежах (табл. 5.48).
