5.8.11. Отклонения и допуски формы плоских поверхностей

Для деталей с плоскими поверхностями установлено два комп­лексных вида отклонения формы: отклонение от плоскостности и отклонение от прямолинейности.

Отклонение от плоскостности — наибольшее расстояние Д от точек реальной поверхности до прилегающей плоскости в пределах нормируемого участка (рис. 5.69, а). Отклонение от плоскостности ограничивается допуском плоскостности (рис. 5.69, б). Поле допус­ка плоскостности Т— область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на рассто­янии, равном допуску плоскостности. Примеры условного обозна­чения допуска плоскостности поверхности на чертеже: допуск плос­костности поверхности А 0,01 мм (рис. 5.69, в); допуск плоскостно­сти поверхностей А, Б и В относительно общей прилегающей плоскости 0,1 мм. ( рис. 5.69, г).

Отклонение от прямолинейности — наибольшее расстояние от то­чек реального профиля до прилегающей прямой в пределах норми­руемого участка Z (рис. 5.70, а). Примеры условного обозначения допуска прямолинейности: допуск прямолинейности поверхности. А 0,01 мм (рис. 5.70, б); допуск прямолинейности поверхности А в продольном направлении 0,025 мм на всей длине и 0,01 мм на длине 100 мм; в поперечном направлении 0,01 мм (рис. 5.70, в}.

Частными видами отклонений от плоскостности и прямолиней­ности являются выпуклость и вогнутость.

Выпуклость — отклонение от плоскостности (прямолинейности), при котором удаление точек реальной поверхности(реального профи­ля) от прилегающей плоскости (прямой) уменьшается от краев к середине (рис. 5.71, а). Примеры условного обозначения: допуск

Прилегающая плоскость плоскостности поверхности А 0,004 мм; выпуклость не допускается (рис. 5.71, б); допуск прямолинейности поверхности А 0,01 мм; вы пуклость не допускается (рис. 5.71, в); допуск плоскостности поверхности А 0,01 мм; допуск выпуклости 0,004 мм (рис. 5.71, г).

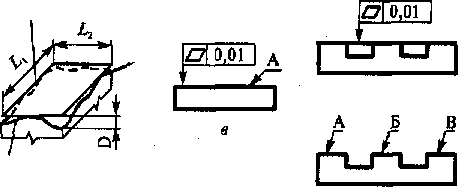

Рис. 5.69. Отклонения плоскостности и их обозначения на чертежах

Вогнутость — отклонение от плоскостности (прямолинейности), при котором удаление точек реальной поверхности (реального профиля) от прилегающей плоскости (прямой) увеличивается от краев к середине (рис. 5.72, а). Пример обозначения на чертеже: допуск плоскостности поверхности А 0,01 мм; вогнутость не допус­кается (рис. 5.72, б),

Плоскостность нормируется при необходимости ограничить откло­нения формы всей поверхности или ее участка, прямолинейность — если достаточно ограничить отклонения в сечении поверхности задан­ного или любого направления. Например, для установочных поверхностей не допускается выпуклость, а для измерительных — вогнутость.

ГОСТ 24643—81 устанавливает 16 степеней точности для нормиро­вания отклонений от плоскостности и прямолинейности. Выбор допусков при заданной точности производится в зависимости от длины нормируемого участка, а если нормируемый участок не зада­ется, то исходя из длины большей стороны поверхности.

Примеры применения степеней точности приведены в табл. 5.44 [13].

В зависимости от соотношения допуска плоскостности или прямолинейности (допуск формы) и допуска размера различают нормальную А) и высокую С относительную геометрическую точность поверхности, поверхность имеет особо высокую относительную геометрическую точность.

При отсутствии указаний о допусках формы плоских поверхнос­тей отклонения от плоскостности и прямолинейности ограничивают­ся полем допуска размера между рассматриваемой поверхностью и базой.
