5,43. Способы нормирования неуказанных допусков формы и расположения

Однако в процессе изготовления отклонения первой группы даже при неуказанных допусках рекомендуется ограничивать частью до­пуска размера (в пределах 40^60%).

Отклонения расположения и биения, относящиеся ко второй группе, не входят составной частью в погрешность размера и не выявляется при контроле размера. Поэтому для ограничения этих отклонений должны быть установлены отдельные допуски. В ГОСТ 25069—81 для них предусмотрены неуказанные допуски, взятые по относительно грубым степеням точности. ГОСТ 25069—81 устанав­ливает правила выбора баз, к которым должны быть отнесены нетеазанные допуски расположения и биения. Неуказанные допуски расположения и биения должны соблюдаться при наличии в чертежах ссылок на ГОСТ 25069—81, например «Неуказанные допуски соосности и симметричности по ГОСТ 25069—81».

К третьей группе относятся показатели, которые нормируются лишь при необходимости и только с помощью указанных в чертеже допусков.

5.8.10. Обозначение на чертежах допусков формы и расположения поверхностей деталей

i " -

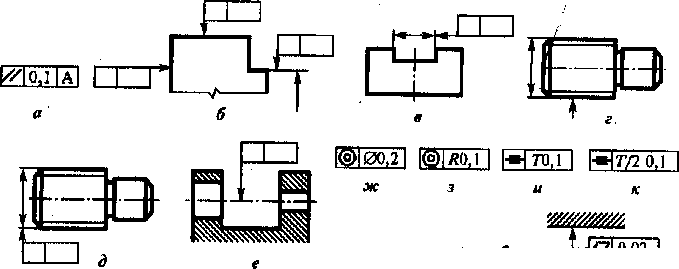

Вид допуска формы и расположения обозначается на чертеже знаком согласно табл. 5.38, 5-40, 5.42. Знак и числовое значение допуска вписывают в рамку: на первом месте указывают знак, на втором — числовое значение допуска и на третьем — базу, относи­тельно которой определяют допуск (рис. 5.65, а). Рамку соединяют с контурной линией изделия или выносной линией (рис. 5.65, б). При недостатке места на чертеже стрелку размерной линии можно заменить стрелкой выносной линии (рис. 5.65, в). Если допуск от­носится к боковой поверхности, например к резьбе, то рамку со­единяют так, как показано на рис. 5.65, г. Если допуск относится к оси резьбы, то соединительная линия должна быть продолжением размерной линии (рис. 5.65, д). Если допуск относится к общей оси (или плоскости симметрии), то соединительную линию проводят к общей оси (рис. 5.65, е). На рисунке показаны примеры обозначе­ния допуска соосности, когда он дан на диаметр (рис. 5.65, ж), на радиус (рис. 5.65, з); когда поле допуска симметричности и пересечения осей ограничено двумя прямыми параллельными или плоскостями и дано в диаметральном (рис. 5.65, и) и радиусном (рис. 5.65, /с) выражениях. На рис. 5.65, л дано обозначение допуска, отнесенного к ограниченной длине и одновременно на определенном нормируемом участке (второй допуск пишется под первым, рис. 5.65, м). В необходимых случаях допускается давать надписи, содержащие дополнительные данные: например, к знаку и величине допуска плоскостности можно добавить надпись «Вогнутость не допускается»(рис. 5.65, н).

Рис. 5.65. Обозначение допусков формы и расположения поверхностей на чертежах

Базы обозначают зачерненным треугольником, который соеди­няют с рамкой допуска (рис. 5.66, а).

. а 6 ее д

Рис. 5.66. Обозначение баз на чертежах

Чаще базу обозначают буквой и соединяют ее с треугольником (рис. 5.66, 6}. Если базой является ось или плоскость симметрии, то треугольник располагают в конце размерной линии соответствую­щего размера поверхности (рис. 5.66, в), при этом треугольник мож­но заменить стрелкой (рис. 5.66, г). Если назначают допуск располо­жения для двух одинаковых поверхностей, то вместо зачерненного треугольника применяют стрелку (рис. 5.66, д).

Обозначение зависимых допусков. Если допуск расположения или формы ^е указан как зависимый, то его считают независимым. За­висимые допуски расположения и формы обозначают знаком ®, который помещают: после числового значения допуска, если зави­симый допуск связан с действительными размерами поверхности (рис. 5.67, а); после буквенного обозначения базы (рис. 5.67, б) или без буквенного обозначения базы в третьем поле рамки (рис. 5.67, в), если допуск связан с действительными размерами базовой поверх­ности; после числового значения допуска и буквенного обозначе­ния базы (рис. 5.67, г) или без буквенного указания базы (рис. 5.67, д), если зависимый допуск связан с действительными размерами рас­сматриваемого и базового элементов.

|®Т00,04|®| в

),04®1А@| [@]00,04®|® г

Рис. 5.67. Обозначение зависимых допусков

Обозначение суммарных допусков параллельности и плоскостности приведено на рис. 5.68, а, перпендикулярности и плоскостности — на рис. 5.68, 6.

Другие примеры приведены в приложении к ГОСТ 2.308—79.

Рис. 5.68. Обозначение суммарных допусков параллельности и перпендикулярны
