5.8.3. Отклонения и допуски наклона

Точность угла между элементами может нормироваться двумя способами:

указанием предельных отклонений от номинального угла в угловых единицах; отклонения могут быть симметричными или односторонними ;указанием допуска наклона в линейных единицах.

Отклонения наклона плоскости — отклонение угла между плос­костью и базовой плоскостью или базовой осью (прямой) от номи­нального угла, выраженное в линейных единицах Д на длине нормируемого участка (рис. 5.58, а). Графическое изображение до­пуска наклона плоскости Т показано на рис. 5.58, б. Условное обо­значение на чертеже: допуск наклона поверхности относительно оси поверхности Л 0,1 мм (рис. 5.58, в); допуск наклона поверхности. Б относительно поверхности Л 0,1 мм (рис. 5.58, г).

Отклонение наклона оси (или прямой) — отклонение угла между осью поверхности вращения (прямой) и базовой осью или базовой плоскостью от номинального угла, выраженное в линейных едини­цах Д на длине нормируемого участка (рис. 5.58, д). Графическое изображение допуска наклона оси Т показано на рис. 5.58, е и ж. Условное обозначение на чертеже: допуск наклона оси поверхности. Б относительно оси поверхности А 0,1 мм (допуск зависимый) (рис. 5.58, з); допуск наклона оси поверхности Б относительно оси поверхности А 0,1 мм (рис. 5.58, и).

Суммарное отклонение наклона и плоскостности — разность Д наи­большего и наименьшего расстояний от точек реальной поверхности до плоскости, расположенной под номинальным углом а относи­тельно базы (базовой плоскости или базовой оси) в пределах нормируемого участка (рис. 5.58, к). Графическое изображение суммарного допуска наклона и плоскостности Т показано на рис. 5.58, л. Условное обозначение на чертеже: суммарный допуск на­клона и плоскостности поверхности. Б относительно поверхности А 0,1 мм (рис. 5.58, м).

Рис.5.56 Отклонение от параллельности соей в общеё плоскости перекос и их обозначение на чертежах.

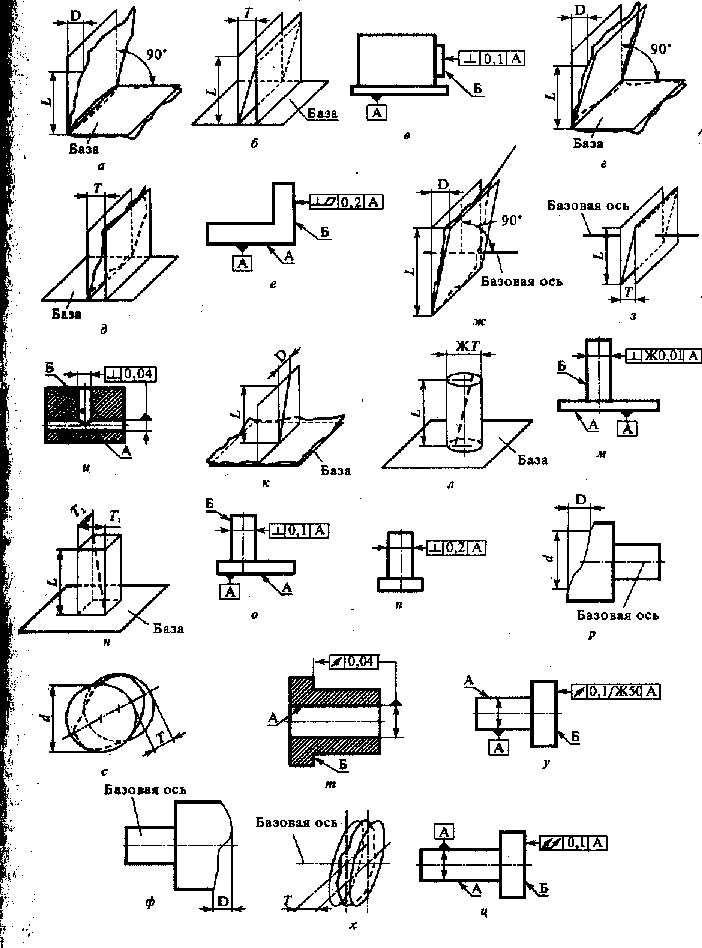

Рис. 5.57. Суммарное отклонение от перпендикулярности и плоскостности, отклонение от перпендикулярности плоскости или оси относительно оси,

оси относительно плоскости, торцевое биение, полное торцевое биение и их обозначение на чертежах

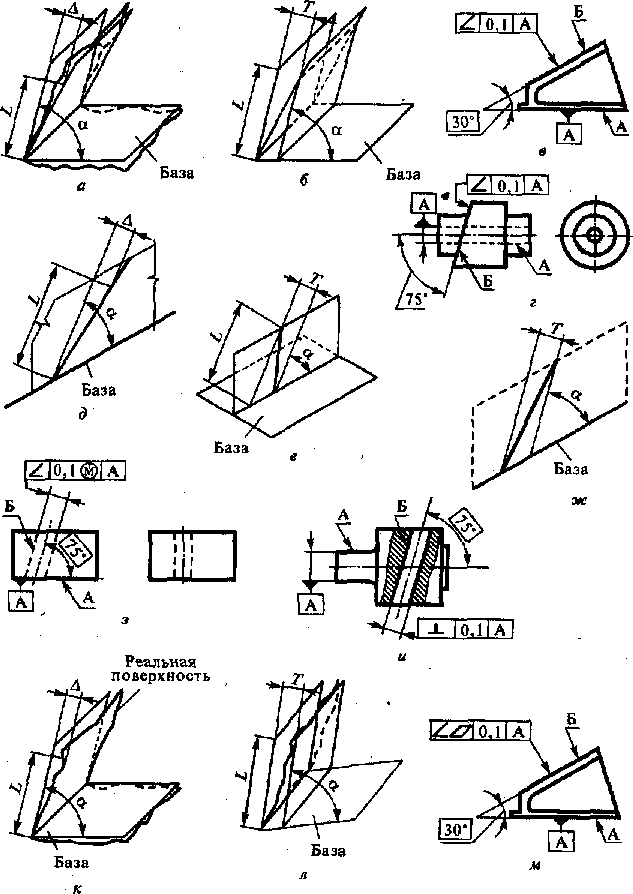

Рис. 5.58. Отклонение наклона оси (или прямой), суммарное отклонение накло­на и плоскостности и их обозначение на чертежах

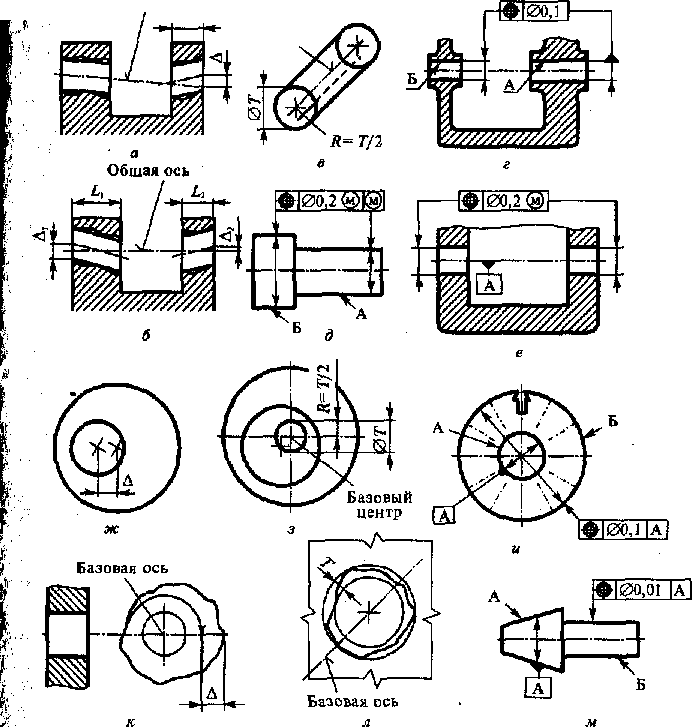

Рис. 5.59. Отклонения от соосности относительно оси базовой поверхности,

от соосности относительно общей оси, от концентричности,

радиальное биение и их обозначения на чертежах

5.8.4. Отклонения и допуски соосности, симметричности, пересечения осей

Отклонение от соосности относительно оси базовой поверхности — наибольшее расстояние Д между осью рассматриваемой поверхности вращения и осью базовой поверхности на длине нормируемого уча­стка L (рис. 5.59, а). Допуск соосности в диаметральном выражении указывается со знаком 0 перед числовым значением допуска и чис­ленно равен удвоенному наибольшему допускаемому значению

отклонения от соосности (рис. 5.59, в). Допуск соосности в радиальном выражении указывается со знаком R перед числовым значением допуска и численно равен наибольшему допускаемому значению отклонения от соосности (рис. 5.59, в).

Отклонение от соосности относительно общей оси — наиболь­шее расстояние между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения на длине нормируемого участка (рис. 5.59, б}, Примеры условного обозначения на чертеже: допуск соосности отверстия. Б относительно оси отверстия мм (рис. 5.59, г); допуск соосности поверхностей. А и. Б 0 0,2 мм (допуск зависи­мый) (рис. 5.59, <Э); допуск соосности отверстий относительно об­щей оси 0 0,2 мм (рис. 5.59, е).

Отклонение от концентричности — расстояние Д в заданной плос­кости между центрами профилей (линий), имеющих номинальную форму окружности (рис. 5.59, ж). Допуск концентричности в диаметральном выражении указывается со знаком 0 перед число­вым значением допуска (рис. 5.59, з). Допуск соосности в радиальном выражении указывается со знаком R перед числовым значением до­пуска (рис. 5.59, з).

Пример условного обозначения на чертеже (рис. 5.59, и): допуск концентричности поверхности. Б относительно центра поверхности

>А 0 0,1 мм.

Радиальное биение — разность Д наибольшего и наименьшего расстояний от точек реального профиля поверхности вращения до базовой оси (оси базовой поверхности или общей оси) в сечении плоскостью, перпендикулярной базовой оси (рис. 5.59, к). Радиальное биение является результатом совместного проявления отклонения от округлости профиля рассматриваемого сечения и отклонения его центра относительно базовой оси. Графическое изображение допуска радиального биения Г показано на рис. 5.59, л. Пример условного обозначения на чертеже: допуск радиального биения поверхности. Б относительно оси поверхности А 0,01 мм (рис. 5.59, м).

Полное радиальное биение — разность Д наибольшего Д^ и наи­меньшего _n расстояний от всех точек реальной поверхности в пределах нормируемого участка L до базовой оси (рис. 5.60, а). Полное радиальное биение применяется только к поверхностям с номинальной цилиндрической формой и является результатом со­вместного проявления отклонения от цилиндричности рассматриваемой поверхности и отклонения от ее соосности относительно базовой оси.

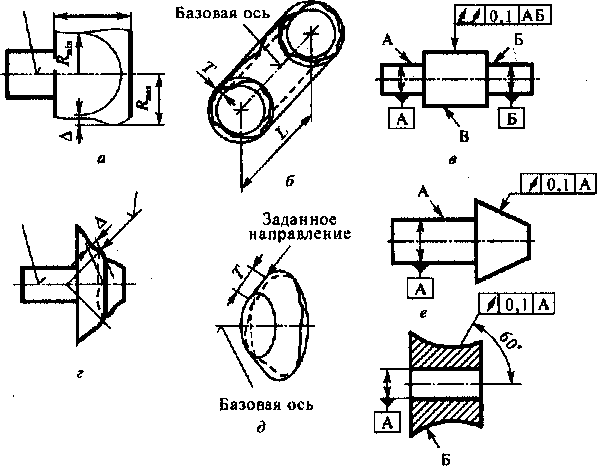

Рис. 5.60. Полное радиальное биение, допуск полного радиального биения, биение в заданном направлении и их обозначения на чертежах

Допуск полного радиального биения Т показан на рис. 5.60, б. Условное обозначение допуска полного радиального биения пока­зано на рис. 5.60, в — допуск полного радиального биения поверх­ности В относительно общей оси поверхностей А и Б 0,1 мм.

Биение в заданном направлении — разность Д наибольшего и наи­меньшего расстояний от точек реального профиля поверхности вращения в сечении рассматриваемой поверхности конусом, ось которого совпадает с базовой осью, а образующая имеет заданное направление, до вершины этого конуса (рис. 5.60, г). Биение являет­ся результатом совместного проявления в заданном направлении от­клонений формы профиля рассматриваемого сечения и отклонений расположения оси рассматриваемой поверхности относительно базо­вой оси. Графическое изображение допуска биения в заданном направлении Г показано на рис. 5.60, д. Направление рекомендуется задавать по нормали к поверхности. На чертежах направление указы­вается стрелкой соединительной линии от рамки с допуском mf номинальном утлом (при необходимости) по отношению к базовой оси (угол указывается в прямоугольной рамке). Примеры условного обозначения: допуск биения конуса относительно оси поверхности. А в направлении, перпендикулярном образующей конуса, 0,1 мм (рис. 5.60, е)\ допуск биения поверхности. Б относительно оси отверстия в направлении под углом 60° к оси 0,1 мм (рис. 5.60, ж).

Базовая плоскость симметрии

Базовая плоскость симметрии

Общая плоскость симметрии

е з

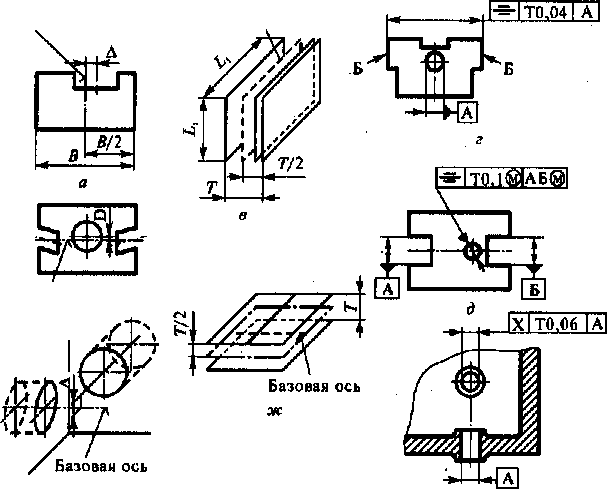

Рис. 5.61. Отклонение от симметричности относительно плоскости симметрии,

относительно общей плоскости симметрии, допуск симметричности

в диаметральном и радиальном выражении, отклонение от пересечения осей

и их обозначения на чертежах

Отклонение от симметричности относительно плоскости симметрии базового элемента — наибольшее расстояние Д между плоскостью симметрии (осью) рассматриваемого элемента и плос­костью симметрии базового элемента (элементов) в пределах нор­мируемого участка (рис. 5.61, а). Допуск симметричности в диа­метральном выражении указывается со знаком Т перед числовым значением допуска и равен удвоенному наибольшему допускаемому значению отклонения от симметричности. Допуск симметричности

Т

в радиальном выражении указывается со знаком — перед числовым

значением допуска и равен наибольшему допускаемому значению отклонения от симметричности (рис. 5.61, в). Примеры условного обозначения: допуск симметричности поверхностей Б относитель­но оси отверстия Т 0,04 мм (рис. 5.61, г); допуск симметричности отверстия относительно общей плоскости симметрии пазов ГО,] мм — допуск зависимый (рис. 5.61, д).

Отклонение от симметричности относительно общей плоскости симметрии — наибольшее расстояние Д между плоскостью симметрии (осью) рассматриваемого элемента и общей плоскостью симметрии двух или нескольких элементов в пределах нормируемого участка (рис. 5.61, б).

Отклонение от пересечения осей — наименьшее расстояние Д меж­ду осями, номинально пересекающимися (рис. 5.61, е). Допуск пересечения осей в диаметральном выражение указывается со зна­ком вперед числовым значением допуска. Допуск пересечения осей

Т в радиальном выражении указывается со знаком — перед числовым

значением допуска (рис. 5.61, ж}. Примеры условного обозначения: допуск пересечения осей отверстий ГО,06 мм (рис. 5.61, з). Поле допуска или часть его, ограничивающие отклонения распо­ложения рассматриваемого элемента за пределами протяженности этого элемента (нормируемый участок выступает за пределы дли­ны элемента), называется выступающим полем допуска расположения (рис. 5.62).

Например, отклонения расположения осей резьбовых отверстий под шпильки после их завинчивания в деталь будут проявляться как

Выступающее поле допуска

Т

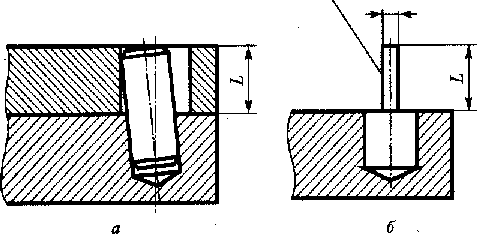

Рис. 5.62. Отклонения расположения выступающих концов шпилек:

а — обеспечение правильной сборки с парной деталью ограничивается

в зоне отверстия под шпильки; б — выступающее поле допуска Т,

ограничивающее отклонения расположения поверхностей элемента

за пределами его протяженности на длине отклонения расположения выступающих концов шпилек и для обес­печения сборки с парной деталью должны быть ограничены именно в той зоне, где будут располагаться сквозные отверстия под шпиль­ки в парной детали
