Задание

Исследовать процессы отпирания и запирания тиристора. Снять статические вольтамперные характеристики цепи управления и анодной цепи тиристора, а также начальный участок динамической характеристики с помощью осциллографа.

Порядок выполнения эксперимента

• Соберите цепь, как показано на рис. 2, и подайте на цепь анод/катод максимальное напряжение 15В, при напряжении управляющий электрод/катод Uук = 0 В.

• Увеличивайте с помощью потенциометра напряжение Uук, и измеряйте соответствующие значения тока управления Iу мультиметром А1. Занесите данные измерений в таблицу 1. Заметьте и запишите при каком напряжении Uук отпирается тиристор (загорается лампочка).

• Снижаете напряжение Uук до нуля и снова записывайте значения Iу в таблицу 1.

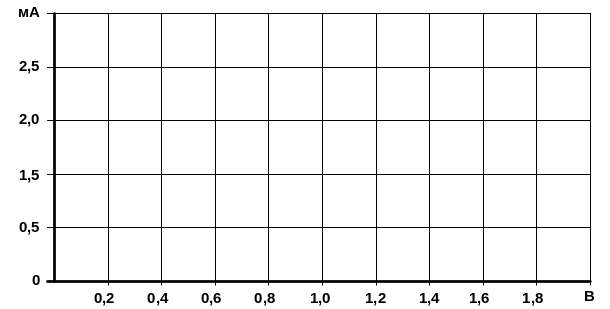

• На рисунке 3 постройте графики Iу (Uук) при увеличении и уменьшении напряжения. На графике отметьте напряжения Uотп и ток Iотп.

Таблица 1

Uук, В	0	0,2	0,4	0,6	0,8	1,0	1,2	1,4	1,6	1,8
I*у1, мА
I*у2, мА

I*у1 – при увеличении Uук, I*у2 – при уменьшении

Рис. 3

• Убедитесь, что снижение напряжения управления до нуля не приводит к выключению тиристора и что для его запирания необходимо либо кратковременно разорвать цепь, либо зашунтировать тиристор, либо снизить ток в рабочей цепи до значения меньше тока удержания.

• Определить ток удержания Iуд. Для этого переключите миллиамперметр в цепь нагрузки (А2), и при нулевом токе управления плавно снижайте напряжения питания до тех пор, пока ток нагрузки скачком не упадет до нуля. Последнее значение тока перед этим скачком и есть ток удержания:

Iуд =____________мА.

Вопрос 1: Запирается ли отпертый тиристор, когда отключается

напряжение цепи управляющий электрод/катод?

Ответ:_________________

Вопрос 2: Что случилось с отпертым тиристором при размыкании выключателя в цепи (рис. 2), если Uук>Uотп? Если Uэк<Uотп?

Ответ:_________________

Исследование логических схем и, или, не

Логические (двоичные) элементы служат для выполнения различных логических операций над цифровыми сигналами при двоичном способе их представления. Существенная особенность логических цепей заключается в том, что в них рассматриваются не столько величины напряжений, сколько двоичные сигналы. Соответствие между напряжениями и двоичными сигналами устанавливаются произвольно. Чаще всего используются дискретные сигналы, нулевому значению которых соответствует уровень низкого электрического потенциала, а единичному значению – уровень высокого потенциала (положительного или отрицательного). Возможны и другие соответствия.

Свойства логических элементов подчиняются правилам Булевой алгебры. Входные переменные логических элементов следует обозначать строчными, а выходные переменные – прописные буквами.

Основные Булевы (логические) функции следующие:

1. Функция and (И) – конъюнкция (логическое умножение).

2. Функция OR (ИЛИ) – дизъюнкция (логическое сложение).

3. Функция NOT (НЕ) – инверсия (логическое отрицание).

Дополнительно существуют такие комбинации как:.

функция NOT AND (И-НЕ),

функция NOT OR (ИЛИ-НЕ) и др.
