Отчет

по лабораторным работам

По предмету: сети ЭВМ и телекоммуникации

Студентов группы ВМ-303:

Акимова Павла

Симулина Романа

Ярцева Николая

Герасимова Петра

Ермольчева Константина

Мулиной Натальи

Преподаватель: Пронин Анатолий Сергеевич

2010

Содержание

1.1 ARP 3

1.2 FTP 4

1.3 HOSTNAME 6

1.4 IPCONFIG 6

1.5 NBTSTAT 8

1.6 NETSTAT 10

1.7 NSLOOKUP 11

1.7 PING 12

1.9 ROUTE 14

1.10 TELNET 17

1.11 TRACERT 18

1.12 NET HELP 19

2. Настройка сети и почтового сервера. 21

Настройка общего доступа к файлам и папкам. 21

Настройка безопасности и ограниченной зоны в Internet Explorer 22

Изменение уровня безопасности зоны 24

Настройка почтового сервера. 25

1.Сетевые утилиты

1.1 ARP

Отображение и изменение таблиц преобразования IP-адресов в физические, используемые протоколом разрешения адресов (ARP).

Соответствие МАС и IP адресов производится службой ARP. Для работы с этой службой имеется утилита ARP.

Служба ARP работает  с таблицей ARP, состоящей из двух колонок: IP адрес и MAC адрес (физический адрес).  При необходимости отправить пакет по какому–то IP адресу в таблице ARP находят соответствующий ему MAC адрес и на канальном уровне передают информацию.  Если передача производится через шлюз, то в таблице ищут  MAC адрес шлюза и передают пакет с IP адресом получателя и MAC адресом шлюза.

Если в таблице ARP нет нужного IP адреса, то посылается запрос – специальный пакет ARP по IP адресу получателя с широковещательным MAC адресом. Получатель, получив такой пакет, посылает ответ от своего IP адреса и своего MAC адреса. Отправитель, получив этот ответ, добавляет запись в ARP таблицу.

Таблица ARP динамическая, поэтому запись в ней «живет» некоторое время, после которого удаляется, но имеется возможность создавать в таблице и постоянные (статические) записи.

Синтаксис:

ARP [-a [inet_addr][-N if_addr]] [-g [inet_addr][-N if_addr]] [-d inet_addr [if_addr]]

[-s inet_addr eth_addr [if_addr]]

Параметры:

-a [inet_addr][-N if_addr]

Отображает текущие ARP-записи, опрашивая текущие данные протокола. Если задан inet_addr, то будут отображены IP и физический адреса только для заданного компьютера. Если более одного сетевого интерфейса используют ARP, то будут отображаться записи для каждой таблицы. Чтобы служба отображала ARP-записи для заданного в if_addr сетевого интерфейса, необходимо воспользоваться дополнительным ключом -N if_addr, где параметр if_addr – это адрес, который определяет, интернет адрес интерфейса, чья таблица преобразования адресов должна измениться.

-g [inet_addr][-N if_addr]

Аналогично –a

-d inet_addr [if_addr]

Удаляет узел, задаваемый inet_addr. inet_addr может содержать символ шаблона * для удаления всех узлов.

-s inet_addr eth_addr [if_addr]

Добавляет узел и связывает internet адрес inet_addr с физическим адресом eth_addr. Физический адрес задается 6 байтами (в шестнадцатеричном виде), разделенными дефисом. Эта связь является постоянной.

/?

Отображение краткой справки по команде

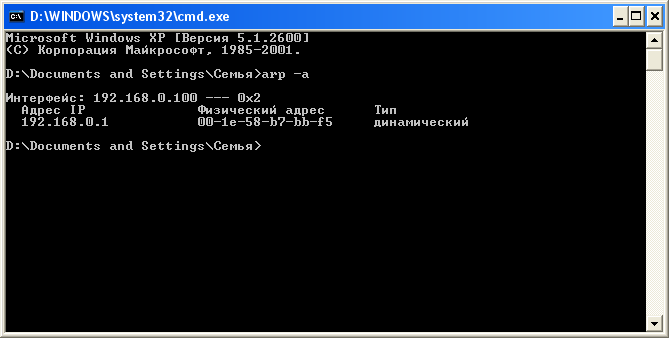

Пример использования:

1.2 FTP

Позволяет передавать файлы с компьютера и на компьютер с помощью программ, поддерживающих протокол FTP (File Transfer Protocol), таких как служба Internet Information Services. Команда FTP как в интерактивном так и в пакетном режимах. В последнем случае она позволяет обрабатывать файл в формате ASCII.

Синтаксис:

ftp [-v] [-d] [-i] [-n] [-g] [-s:file_name] [-a] [-w:window_size] [-A] [slave_comp]

Параметры:

-v

Запрещает вывод на экран ответа FTP-сервера

-d

Включает отладочный режим. На экран при этом выводятся все команды, которыми обмениваются клиент и сервер.

-i

Отключает подтверждение при передаче нескольких файлов

-n

Запрещает автоматический вход в систему в ходе начального подключения.

-g

Отключить глобализацию имени файла. Команда glob допускает использование звездочки (*) и вопросительного знака (?) в качестве подстановочных знаков при вводе локальных файлов и путей.

-s:file_name

Указывает пакетный файл с командами ftp. Эти команды выполняются автоматически после запуска команды ftp. Значение данного параметра не должно содержать пробелов. Данный параметр следует использовать вместо перенаправления.

-a

Указывает возможность использования любого локального интерфейса при привязке FTP-соединения.

-w:window_size

Задает размер буфера переноса. По умолчанию он равен 4096 байтам.

-A

Обеспечивает анонимный вход на FTP-сервер.

slave_comp

Задает имя компьютера, а также IP-адрес или адрес IPv6 сервера, к которому следует подключиться. Если этот параметр указывается, то он должен быть последним параметром в строке.

/?

Отображает справку в командной строке.

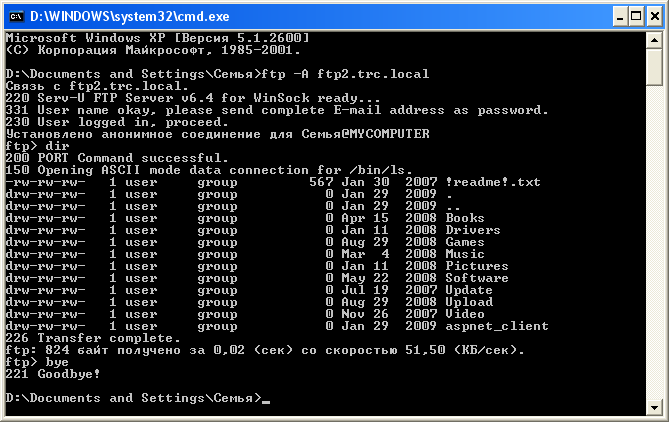

Пример использования:

1.3 HOSTNAME

Отображение имени узла, входящего в состав полного имени компьютера.

Синтаксис:

hostname

Параметры:

/?

Отображение краткой справки.

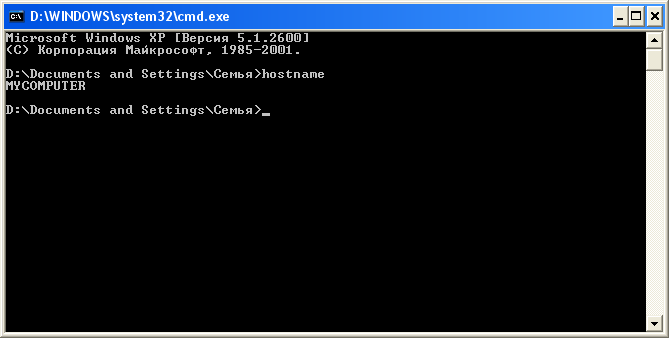

Пример использования:

1.4 IPCONFIG

Служит для отображения всех текущих параметров сети TCP/IP и обновления параметров DHCP и DNS. При вызове команды ipconfig без параметров выводится только IP-адрес, маска подсети и основной шлюз для каждого сетевого адаптера. Синтаксис ipconfig [/all] [/renew [адаптер]] [/release [адаптер]] [/flushdns] [/displaydns] [/registerdns] [/showclassid адаптер] [/setclassid адаптер [код_класса]] Параметры

/all

Вывод полной конфигурации TCP/IP для всех адаптеров. Без этого параметра команда ipconfig выводит только IP-адреса, маску подсети и основной шлюз для каждого адаптера. Адаптеры могут представлять собой физические интерфейсы, такие как установленные сетевые адаптеры, или логические интерфейсы, такие как подключения удаленного доступа.

/renew [адаптер]

Обновление конфигурации DHCP для всех адаптеров (если адаптер не задан) или для заданного адаптера. Данный параметр доступен только на компьютерах с адаптерами, настроенными для автоматического получения IP-адресов. Чтобы указать адаптер, введите без параметров имя, выводимое командой ipconfig.

/release [адаптер]

Отправка сообщения DHCPRELEASE серверу DHCP для освобождения текущей конфигурации DHCP и удаление конфигурации IP-адресов для всех адаптеров (если адаптер не задан) или для заданного адаптера. Этот адаптер отключает протокол TCP/IP для адаптеров, настроенных для автоматического получения IP-адресов. Чтобы указать адаптер, введите без параметров имя, выводимое командой ipconfig.

/flushdns

Сброс и очистка содержимого кэша сопоставления имен DNS клиента. Во время устранения неполадок DNS эту процедуру используют для удаления из кэша записей отрицательных попыток сопоставления и других динамически добавляемых записей.

/displaydns

Отображение содержимого кэша сопоставления имен DNS клиента, включающего записи, предварительно загруженные из локального файла Hosts, а также последние полученные записи ресурсов для запросов на сопоставление имен. Эта информация используется службой DNS клиента для быстрого сопоставления часто встречаемых имен без обращения к указанным в конфигурации DNS-серверам.

/registerdns

Динамическая регистрация вручную имен DNS и IP-адресов, настроенных на компьютере. Этот параметр полезен при устранении неполадок в случае отказа в регистрации имени DNS или при выяснении причин неполадок динамического обновления между клиентом и DNS-сервером без перезагрузки клиента. Имена, зарегистрированные в DNS, определяются параметрами DNS в дополнительных свойствах протокола TCP/IP.

/showclassid адаптер

Отображение кода класса DHCP для указанного адаптера. Чтобы просмотреть код класса DHCP для всех адаптеров, вместо параметра адаптер укажите звездочку (*). Данный параметр доступен только на компьютерах с адаптерами, настроенными для автоматического получения IP-адресов.

/setclassid адаптер [код_класса]

Задание кода класса DHCP для указанного адаптера. Чтобы задать код класса DHCP для всех адаптеров, вместо параметра адаптер укажите звездочку (*). Данный параметр доступен только на компьютерах с адаптерами, настроенными для автоматического получения IP-адресов. Если код класса DHCP не задан, текущий код класса удаляется.

/?

Отображение справки в командной строке.

Пример использования:

1.5 NBTSTAT

Служит для отображения статистики протокола NetBIOS over TCP/IP (NetBT), таблиц имен NetBIOS для локального и удаленного компьютеров, а также кэша имен NetBIOS. Команда Nbtstat позволяет обновить кэш имен NetBIOS и имена, зарегистрированные в службе имен Интернета Windows (WINS). Запущенная без параметров, команда nbtstat выводит справку.
