51.ПЭМИ проводных линий: симметричные и несимметричные линии.

Работа любого электронного устройства основана на получении, обра- ботке и передаче информации, представленной в виде электрических сиг- налов. В передаче электрического сигнала участвуют источник, средства передачи и приемник сигнала. Устройства передачи электрических сигна- лов от источника к приемнику называют электромагнитными линиями свя- зи или кратко – линиями связи [3]. Линии связи используют в качестве средства передачи энергию электрического поля, магнитного поля, элек- тромагнитного поля излучения, электрические проводники и волноводы.

Напряженность электрического и магнитного полей в пространстве убывает обратно пропорционально квадрату расстояния от элемента, яв- ляющегося источником поля. Минимальные потери энергии характерны для однородного электрического поля, локализованного в определенной области пространства, например, в электрических конденсаторах.

Для создания магнитных полей применяют катушки индуктивности с ферромагнитными сердечниками или без них. Наличие ферромагнитного

сердечника способствует локализации магнитного поля в пределах сердеч-

ника и снижению потерь энергии. В катушках без сердечника пространство распространения магнитного поля ненамного больше. В электронных уст- ройствах конденсаторы и катушки индуктивности используют как средства для формирования требуемых частотных и фазовых характеристик линий связи.

Полная независимость между электрическим и магнитным полями мо- жет иметь место только в статических режимах. При упорядоченном пере-

мещении электрических зарядов возникает электрический ток и, как след-

ствие, магнитное поле. С другой стороны, при любом перемещении проводника в магнитном поле появляется ЭДС, что сопровождается появ- лением электрического поля. Таким образом, электрическое и магнитное поля неразрывно связаны и являются составляющими электромагнитного поля. Любое изменение магнитного поля сопровождается индукцией ЭДС, изменяющую вектор электрического поля. Отсутствие полной независимо- сти электрического и магнитного полей принципиально не позволяет соз- дать идеальные конденсаторы, не обладающие паразитной индуктивно стью, и идеальные катушки индуктивности, не имеющие собственной па- разитной емкости.

Симметричные двухпроводные линии связи (рис. 1.14) имеют два про- вода, по одному из которых течет прямой ток, а по другому – обратный.

Симметричные двухпроводные линии могут быть реализованы в виде двух параллельных проводов, закрепленных на изолирующих распорках (рис.

1.14, а), или иметь непрерывную гибкую оболочку (рис. 1.14, б) из диэлек- трика, или в виде двух свитых проводов (рис. 1.14, в), или в виде двух оди-

наковых печатных проводников, расположенных с одной (рис. 1.14, г) или с двух (рис. 1.14, д) сторон печатной платы.

R

_Uг ЛС

н

а б ^в

г д

Рис. 1.14. Электрическая схема и варианты конструктивного исполнения двухпроводных симметричных линий связи:

а – жесткая линия на распорках; б – гибкая ленточная линия; в – витая пара;

г – односторонняя печатная линия; д – двусторонняя печатная линия;

U_г – напряжение генератора; R_н – сопротивление нагрузки

Линии связи (ЛС), выполненные на печатной плате, называют полос- ковыми. Несимметричные однопроводные линии связи (рис. 1.15) состоят из одного провода, по которому проходит прямой ток. В качестве обратно- го провода могут использоваться корпус блока, земляная шина, шина пи- тания или провод, общий для нескольких линий связи. Несимметричные однопроводные линии могут быть реализованы в виде одиночного объем- ного (рис. 1.15, а) или печатного (рис. 1.15, б–г) проводников. В несиммет- ричных однопроводных ЛС токи, текущие по прямому и обратному прово- дам, в общем случае не равны между собой. Коаксиальный кабель, представляющий собой экранированный про- вод, состоит из двух цилиндрических проводов, вставленных концентрич- но один в другой (рис. 1.16, а). Прямой ток проходит по центральному проводу, обратный – по оболочке (рис. 1.16, б).

Линии связи обладают электрическими и конструктивными парамет- рами. Электрические параметры ЛС подразделяются на первичные и вто- ричные [3].

К первичным параметрам относятся L_п – погонная индуктивность, С_п – погонная емкость, R_п – погонное сопротивление потерь, G_п – погонная про- водимость линии.

К вторичным параметрам относятся Z_в – волновое сопротивление, К_в –

коэффициент укорочения волны в линии.

_{U г} ЛС _Rн

а б

в г

Рис. 1.15. Электрическая схема и варианты конструктивного исполнения несимметричных однопроводных линий связи:

а – объемный проводник; б – печатный проводник на двусторонней плате;

в – печатный проводник на односторонней плате с общим проводом на плате;

г – печатный проводник вблизи токопроводящего корпуса (общего провода)

Конструктивные параметры составляют длина линии l_c, форма и раз- меры проводников, расстояние между проводниками, электромагнитные свойства материала проводников и окружающей среды.

53.Применение токопроводящих материалов и металлизированных стекол.

Средства предотвращения утечки информации через ПЭМИН: Средства экранирования электромагнитных полей

 Для экранирования электромагнитных полей применяются спе­циальные конструкции и разнообразные материалы. Специальные конструкции включают экранированные сооружения, помещения и камеры. Они могут быть стационарными, сборно-разборными и мобильными. В качестве материалов для эффективного экранирования ис­пользуются металлические листы и сетки. Стальные листы тол­щиной 2-3 мм, сваренные герметичным швом, обеспечивают на­ибольший экранирующий эффект (до 100 и более дБ). Более дешевые и удобные, но менее эффективные экраны из металлической сетки.Применяют для экранирования сетки из луженой стальной и латунной проволоки с ячейками размерами от долей (0,25) мм до единиц (3-6) мм. Экранирующие свойства сет­ки в основном определяются отражением электромагнитной волны от ее поверхности. Эффективность экрана из луженой низкоугле­родистой стальной сетки с ячейками размером 2,5-3 мм составляет на частотах Гц 55-60 дБ.

Наряду с рассмотренными традиционными средствами для электромагнитного экранирования в последнее время все шире применяются фольговые и металлизированные материалы, то-копроводящие краски и клеи, радиопоглощающие строитель­ные материалы.

В качестве фольговых материалов используются фольга тол­щиной 0,01-0,08 мм, наклеиваемая на экранируемую поверхность, и фольга на непроводящей подложке, например на фольгоизоле. Фольга изготовляется из алюминия, латуни, цинка.

Металлизация различных материалов применяется для элек­тромагнитного экранирования благодаря универсальности мето­да распыления расплавленного металла струей сжатого воздуха. Из металлизированных материалов наиболее широко приме­няются металлизированные ткани и пленки (стекла).

Стекла с токопроводящими покрытиями имеют поверхностное электрическое сопротивление порядка 5-10 Ом при незначительном (не более 20%) ухудшении прозрачности. Токопроводящие пленки, наклеиваемые на стекла окон, позволяют повысить экра­нирующий эффект окон без ухудшения их внешнего вида и про­зрачности на 18-22 дБ на частотах в сотни МГц и на 35-40 дБ на частотах единицы ГГц.

Токопроводящие краски создаются путем ввода в краски токопроводящих материалов: коллоидного серебра, графита, сажи, оксидов металла, порошковой меди и алюминия и других метал­лов. Наилучшие результаты обеспечивает краска, у которой в ка­честве токопроводящего пигмента применяется ацетиленовая сажа и графит.

Токопроводящие краски в силу худшей электропроводности и малой толщины обеспечивают меньшую по сравнению с металли­зированными тканями экранирующую эффективность, но не ме­нее 30 дБ в широком диапазоне частот. Но из-за простоты нанесе­ния на поверхность эмали широко применяются для:

• экранирования ограждений (стен, потолков, дверей);

• защиты контактных поверхностей от окисления;

• окрашивания внутренней поверхности корпусов аппаратуры;

• проведения профилактических и ремонтных работ, в том числе для заделки щелей, отверстий, выводов труб из стен, для улуч­шения контакта между металлизированными пленками и ме­таллическими экранами стен.

Электропроводные клеи применяются вместо пайки и болто­вых соединений элементов электромагнитных экранов, а также для заполнения щелей и малых отверстий в них.

Для повышения экранирующей способности потолков, стен, полов помещений применяются ферритодиэлектрические облицовочные материалы, поглощающие электромагнитные поля.

Ферритодиэлектрический поглотитель электромагнитных волн экологически чист, имеет стабильные радиотехнические характе­ристики в широком диапазоне частот, обеспечивает коэффициент отражения -12-(-40) дБ в диапазоне частот 0,03-40 ГГц, устойчив к воздействию огня.

Двери должны быть также экранированы. При их закрывании необходимо обеспечить надежный электрический контакт с метал­лическими листами или сеткой стен по всему периметру дверей. Для этого применяют пружинную гребенку из фосфористой брон­зы, которую укрепляют по внутреннему периметру дверной рамы.При наличии в экранной комнате окон последние должны быть затянуты одним или двумя слоями сетки, расстояние между сло­ями двойной сетки не менее 50 см. Слои сетки должны иметь хо­роший электрический контакт с экраном стен по всему периметру оконной рамы. Экран, изготовленный из луженой низкоуглеродис­той стальной сетки с ячейкой размером 2,5-3 мм, уменьшает уро­вень излучений на 55-60 дБ, а из такой же двойной (с расстоянием между наружной и внутренней сетками 100 мм) приблизительно на 90 дБ.

Для эффективного электромагнитного экранирования венти­ляционные отверстия на частотах менее 1000 МГц закрывают со­товыми экранами с прямоугольными, круглыми, шестигранными ячейками. Для обеспечения эффективного электромагнитного эк­ранирования необходимо, чтобы размеры ячеек экрана не превы­шали 0,1 длины волны поля. Но на высоких частотах размеры яче­ек могут быть столь малыми, что ухудшится вентиляция через них воздуха. Поэтому на частотах выше 1000 МГц применяют специ­альные электромагнитные ловушки в виде конструкции из погло­щающих электромагнитные поля материалов, вставляемой в вен­тиляционные отверстия.

54. Экранирование проводных линий.

Проводные линии связи

Проводные линии электросвязи делятся на кабельные, воздушные и оптоволоконные.

Линии электросвязи возникли одновременно с появлением электрического телеграфа. Первые линии связи были кабельными. Они прокладывались под землей. Однако вследствие несовершенства конструкции подземные кабельные линии связи вскоре уступили место воздушным. Первая воздушная линия большой протяженности в России была построена в 1854 году между Санкт-Петербургом и Варшавой. В начале 70-х годов прошлого столетия заработала воздушная телеграфная линия от Санкт-Петербурга до Владивостока длиной около 10 тыс. км. В 1939 году была пущена в эксплуатацию величайшая в мире по протяженности высокочастотная телефонная магистраль Москва-Хабаровск длиной 8300 км. Обычный городской телефонный кабель состоит из пучка тонких медных или алюминиевых проводов, изолированных друг от друга и заключенных в общую оболочку. Кабели состоят из разного числа пар проводов, каждая из которых используется для передачи телефонных сигналов.

В 1851 г. одновременно с постройкой железной дороги между Москвой и Санкт-Петербургом был проложен телеграфный кабель, изолированный резиной. Первые подводные кабели были проложены в 1852 г. через Северную Двину и в 1879 г. через Каспийское море между Баку и Красноводском. В 1866 г. вступила в строй подводная кабельная трансатлантическая магистраль телеграфной связи между Францией и США.

В 1882-1884 гг. в Москве, Санкт-Петербурге, Риге, Одессе были построены первые в России городские телефонные сети. В 90-х годах прошлого столетия на городских телефонных сетях Москвы и Петрограда были подвешены первые кабели, насчитывающие до 54 жил. В 1901 г. началась постройка подземной городской телефонной сети.

Первые конструкции кабелей связи, относящиеся к началу XX века, позволили осуществлять телефонную передачу на небольшие расстояния. Это были так называемые городские телефонные кабели с воздушно-бумажной изоляцией жил и парной скруткой. В 1900-1902 гг. дальность передачи телеграфной и телефонной связи была увеличена в несколько раз.

Важным этапом в развитии техники связи явилось изобретение, а начиная с 1912-1913 гг. - освоение производства электронных ламп. В 1917 г. В.И. Коваленковым был разработан и испытан на линии телефонный усилитель на электронных лампах. В 1923 г. была осуществлена телефонная связь с усилителями на линии Харьков-Москва-Петроград.

В 1930-х годах началось развитие многоканальных систем передачи. Стремление расширить спектр передаваемых частот и увеличить пропускную способность линий привело к созданию новых типов кабелей, так называемых коаксиальных. Они используются для передачи телевизионных сигналов высокой частоты, а также для междугородней и международной телефонной связи. Одним проводом в коаксиальном кабеле служит медная или алюминиевая трубка (или оплетка), а другим - вложенная в нее центральная медная жила. Они изолированы друг от друга и имеют одну общую ось. Такой кабель имеет малые потери, почти не излучает электромагнитных волн и поэтому не создает помех. Изобретателем коаксиального кабеля является сотрудник всемирно известной фирмы Bell Telephone Laboratories Cергей Aлександрович Щелкунов - эмигрант из Советской России. Первый в мире коаксиальный кабель был проложен в 1936 г. на экспериментальной линии Нью-Йорк-Филадельфия. По кабелю одновременно передавались 224 телефонных разговора.

Эти кабели допускают передачу энергии при частоте токов до нескольких миллионов герц и позволяют производить по ним передачу телевизионных программ на большие расстояния. По первым трансатлантическим подводным кабелям, проложенным в 1856 г., организовывали лишь телеграфную связь, и только через 100 лет, в 1956 г., была сооружена подводная коаксиальная магистраль между Европой и Америкой для многоканальной телефонной связи.

55.Многоточечная схема заземления кабелей

Необходимо помнить, что экранирование ТСПИ и соединительных ли- ний эффективно только при правильном их заземлении. Поэтому одним из важнейших условий по защите ТСПИ является правильное заземление этих устройств.

В настоящее время существуют различные типы заземлений. Наиболее часто используются одноточечные, многоточечные и комбинированные

(гибридные) схемы [6].

На рис. 4.8. показана наиболее простая последовательная одноточечная схема заземления, применяемая на низких частотах. Однако ей присущ не- достаток, связанный с протеканием обратных токов различных цепей по общему участку заземляющей цепи. Вследствие этого возможно появление опасного сигнала в посторонних цепях.

В одноточечной параллельной схеме (рис. 4.9) этого недостатка нет. Однако такая схема требует большого числа протяженных заземляющих проводников, из-за чего может возникнуть проблема с обеспечением мало- го сопротивления участков заземления. Применяется на низких частотах.

Многоточечная схема заземления (рис. 4.10) свободна от выше указан- ных недостатков, но требует принятия мер для исключения замкнутых контуров. Применяется на высоких частотах.

Устройство 1 Устройство 2 Устройство 3 Устройство 4

Рис. 4.8. Одноточечная последовательная схема

4

1 2 3

_{1 2} 3

Рис. 4.9. Одноточечная параллельная схема

Рис 4.10. Многоточечная схема

Комбинированные схемы представляют собой сочетание названных:

• система заземления должна включать общий заземлитель, заземляю- щий кабель, шины и провода, соединяющие заземлитель с объектом;

• сопротивление заземляющих проводников, а также земляных шин должны быть минимальными;

• каждый заземленный элемент должен быть присоединен к заземлите- лю при помощи отдельного ответвления;

• в системе заземления должны отсутствовать замкнутые контуры;

• следует избегать использования общих проводников в системе экра- нируемых заземлений, защитных заземений и сигнальных цепей;

• минимальное сопротивление контактов (лучше пайка);

• контактные соединения должны исключать возможность образования оксидных пленок, вызывающих нелинейные явления;

• контактные соединения должны исключать возможность образования гальванических пар, вызывающих коррозию;

• запрещается использовать в качестве заземлителей нулевые фазы, ме- таллические оболочки подземных кабелей, металлические трубы водо- и

теплоснабжения.

Сопротивления заземления определяются качеством грунта. Орошение почвы вокруг заземления 5%-м соляным раствором снижает сопротивление

в 5–10 раз.

Для эффективного подавления информативных сигналов в цепях за- земления и электропитания применяют электрическое зашумление от гене- раторов шума.

39. Методы подавления паразитных электрических связей, а также опасных сигналов в цепях электропитания и заземления.

Для снижения наводок необходимо устранять или ослаблять до допус- тимых значений паразитные связи. В первую очередь ослабление паразит- ных связей должно производиться прямым уменьшением паразитной емко- сти, взаимной индуктивности и паразитного сопротивления. Способы уменьшения паразитных связей в принципе несложны: размещение веро- ятных источников и приемников наводок на максимально возможном рас- стоянии друг от друга; уменьшение габаритов токонесущих элементов, обеспечивающих минимум паразитной связи (для получения минимальной взаимоиндуктивности катушек индуктивности их оси должны быть взаим- но перпендикулярны); сведение к минимуму общих сопротивлений; изъя- тие посторонних проводов, проходящих через несколько узлов или блоков, которые могут связать элементы, расположенные достаточно далеко друг от друга; при невозможности исключения посторонних проводов, создаю- щих паразитную связь, необходимо позаботиться о том, чтобы при емкост- ной паразитной связи сопротивление постороннего провода относительно корпуса было минимальным, при индуктивной паразитной связи необхо- димо увеличивать внутреннее сопротивление посторонней линии связи, в последнюю очередь – экранирование и развязывающие фильтры.

Экранирование – это локализация электромагнитной энергии в преде- лах определенного пространства путем преграждения ее распространения.

Развязывающий фильтр – это устройство, ограничивающее распро-

странение помехи по проводам, являющимся общими для источника и при- емника наводки.

Введение экранов часто требует существенного изменения компонов- ки, конструкции, а иногда и габаритов изделия, поэтому конструктор дол-

жен ясно понимать физическое действие каждой детали экрана, влияние любого элемента конструкции на значения паразитных связей. Желательно

совмещать элементы экранов с элементами несущей конструкции. Общая рекомендация сводится к тому, что на начальном этапе конструирования

необходимо принимать все возможные меры для снижения паразитных связей, а уж потом в ходе экспериментальной доводки изделия убрать те

элементы, которые оказались лишними. Исключить какой-либо элемент из готового изделия почти всегда проще, чем добавить.

Экранирование электромагнитных волн является основой экологиче- ской безопасности и одним из самых действенных средств защиты объекта

от утечки информации по техническим каналам.

В связи с бурно развивающейся техникой все острее становится про- блема формирования электромагнитной обстановки, обеспечивающей

нормальное функционирование электронных устройств и экологическую безопасность. Электромагнитная обстановка представляет собой совокуп-

ность электромагнитных полей в заданной области пространства, которая может влиять на функционирование конкретного радиоэлектронного уст-

ройства или биологического объекта.

Для создания благоприятной электромагнитной обстановки и для обеспечения требований по электромагнитной безопасности объекта, кото- рая включает в себя и противодействие несанкционированному доступу к информации с использованием специальных технических средств, произ- водится экранирование электромагнитных волн.

Применение качественных экранов позволяет решать многие задачи, среди которых защита информации в помещениях и технических каналах,

задачи электромагнитной совместимости оборудования и приборов при их

совместном использовании, задачи защиты персонала от повышенного уровня электромагнитных полей и обеспечение благоприятной экологиче- ской обстановки вокруг работающих электроустановок и СВЧ-устройств.

Под экранированием в общем случае понимается как защита приборов от воздействия внешних полей, так и локализация излучения каких-либо

средств, препятствующая проявлению этих излучений в окружающей сре-

де. В любом случае эффективность экранирования – этo степень ослабле- ния составляющих поля (электрической или магнитной), определяемая как

отношение действующих значений напряженности полей в данной точке

пространства при отсутствии и наличии экрана, Так как отношение этих величин достигает больших значений, то удобнее пользоваться логариф- мическим представлением эффективности экранирования:

E₀

K_E = 20lg , dB,

E₁

K_H = 20lg ^H0 , dB,

H₁

(4.1)

где K_E

• коэффициент ослабления (экранирования) по электрической со-

ставляющей, K_H

• коэффициент ослабления (экранирования) по магнит-

ной составляющей,

E₀ (H₀ )

• напряженность электрической (магнитной)

составляющей поля в отсутствии экрана, E₁(H₁)напряженность электри-

ческой (магнитной) составляющей поля при наличии экрана в той же точке пространства.

Теоретическое решение задачи экранирования, определение значений напряженности полей в общем случае чрезвычайно затруднительно, по-

этому в зависимости от типа решаемой задачи представляется удобным рассматривать отдельные виды экранирования: электрическое, магнитоста-

тическое и электромагнитное. Последнее является наиболее общим и часто применяемым, так как в большинстве случаев экранирования приходится

иметь дело либо с переменными, либо с флуктуирующими и реже – дейст- вительно со статическими полями.

Теоретические и экспериментальные исследования ряда авторов пока- зали, что форма экрана незначительно влияет на его эффективность. Глав- ным фактором, определяющим качество экрана, являются радиофизиче- ские свойства материала и конструкционные особенности. Это позволяет при расчете эффективности экрана в реальных условиях пользоваться наи- более простым его представлением: сфера, цилиндр, плоскопараллельный лист и т.п. Такая замена реальной конструкции не приводит к сколько- нибудь значительным отклонениям реальной эффективности от расчетной, так как основной причиной ограничивающей достижение высоких значе- ний эффективности экранирования является наличие в экране технологи- ческих отверстий (устройства ввода-вывода, вентиляции), а в экранирован- ных помещениях – устройств жизнеобеспечения, связывающих помещение с внешней средой.

Плоскопараллельный экран в электромагнитном случае можно харак- теризовать нормальным импедансом материала экрана, который определя-

ется как отношение тангенциальных составляющих электрического и маг-

нитного полей. Коэффициент прохождения через слой представляет собой эффективность экранирования, так как равен отношению амплитуд про-

шедшей и падающей на экран волны. Если средой по обе стороны экрана

является вакуум, то коэффициент прохождения D можно представить в ви- де [3]

D = ^4Zm ,

(1+ Z_m )² e^{− jαd} − (1− Z_m )² e ^jαd

μ π

(4.2)

Z_m = ^m ,

ε_m

α = ²

λ₀

εμ ,

λ₀ – длина волны в свободном пространстве, а ε_m

и μ_m

– относительные

диэлектрическая и магнитная проницаемости материала экрана.

В общем случае при комплексных диэлектрической и магнитной про- ницаемостях материала теоретический анализ приведенного выражения крайне затруднителен, поэтому большинство исследователей прибегают к раздельному рассмотрению эффективности экранирования – по поглоще- нию и отражению падающей волны экраном.

Поскольку аналитическая оценка эффективности экранирования из общей формулы коэффициента прохождения для плоскопараллельного

бесконечного экрана в общем случае сложна, то может быть использован

более простой, приближенный анализ, основанный на представлении эф- фективности экрана как суммы отдельных составляющих:

К=К_погл+К_отр+К_н.отр, (4.3) где К_погл – эффективность экранирования вследствие поглощения экраном электрической энергии, К_отр – эффективность экранирования за счет отра- жения электромагнитной волны экраном, К_н.отр – поправочный коэффици- ент, учитывающий многократные внутренние переотражения волны от по- верхностей экрана.

Если потеря энергии волны в экране, то есть ее поглощение, превосхо- дит 10 дБ, то последним коэффициентом в приведенном выражении можно

пренебречь. Эффективность экранирования вследствие поглощения энер- гии в толще экрана можно рассчитать из простого соотношения

К_погл = 8,7d π f μ_mσ , полученного на основе представления электрической и магнитной составляющей поля в материале, на поверхности которого выполняются граничные условия Леонтовича.

15.Основные направления, методы и средства технического противодействия закладным устройствам. Способы предотвращения утечки информации с помощью закладных устройств: -Изъятие закладного устройства после его обнаружения;

-Функциональное подавление закладного устройства (приводит к подавлению работоспособности устройства в течение времени воздействия подавляющих сигналов. Осуществляется сигналами, проникающими во входные цепи закладного устройства и нарушающими его работоспособность);

-Физическое подавление закладного устройства (при таком подавлении устройство выходит из строя).

Средства радиоконтроля помещения предназначены для обнаружения закладных устройств, излучающих радиоволны во время их поиска. Для обнаружения не излучающих при поиске закладок — дистанционно управляемых и передающих сигналы по проводам применяются средства, реагирующие не на радиоизлучения, а на иные демаскирующие признаки закладок. Наконец, средства подавления закладных устройств обеспечивают энергетическое скрытие их сигналов, нарушение работоспособности закладок или их физическое разрушение.  Классификация средств обнаружения, локализации и подавления закладных устройств:

• Средства радиоконтроля помещений;

  • обнаружители поля

    • индикаторы поля

    • частотомеры

  • бытовые радиоприёмники

  • специальные радиоприёмники

    • селективные микровольтметры

    • сканирующие приёаники

    • спектроанализаторы

    • приёмники с излучателями аккустических сигналов

  • автоматизированные комплексы

• Средства поиска неизлучаюших закладных устройств;

  • аппаратура контроля проводных линий

    • устройства контроля телефонных линий;

    • устройства контроля линий электропитания.

  • обнаружители пустот

  • аппаратура обнаружения элементов закладок

    • нелинейные радиолокаторы

    • металлоискатели

    • рентгеновские установки

• Средства подавления закладных устройств.

  • генераторы помех

    • линейного зашумления

    • пространственного зашумления

  • средства нарушения работы закладки

  • средства разрушения закладных устройств

17. Основные технические характеристики средств оптико-электронного съёма информации. Радиус действия лазерного канала утечки информации.

Оптико-электронный (лазерный) канал утечки акустической информации (ОЭКУИ) образуется при облучении лазерным лучом вибрирующих под действием акустического речевого сигнала отражающих поверхностей помещений (оконных стекол, зеркал и т.д.). Отраженное лазерное излучение модулируется по амплитуде и фазе и принимается приемником оптического (лазерного) излучения, при демодуляции которого выделяется речевая информация.

Из определения можно выделить, что данный канал возникает при трех составляющих. В отсутствие одного из элементов: лазерного луча, акустического поля, отражающей поверхности, данный канал утечки информации является недействительным.

Согласно учебнику    «Технические средства и методы защиты информации» Зайцева А.П и Шелупанова А.А. под техническим каналом утечки информации (ТКУИ) понимают совокупность объекта разведки, технического средства разведки (TCP) и физической среды, в которой распространяется информационный сигнал(см. рисунок1). В сущности, под ТКУИ понимают способ получения с помощьюTCP разведывательной информации об объекте.

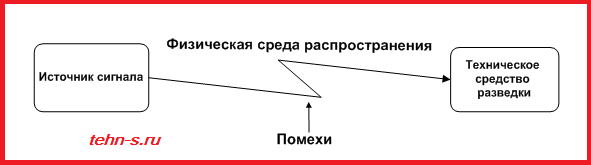

В зависимости от физической природы сигналы распространяются в определенных физических средах. Средой распространения могут быть газовые (воздушные), жидкостные (водные) и твердые среды. К таким средамотносятся воздушное пространство, конструкции зданий, соединительныелинии и токопроводящие элементы, грунт и т.п.

Схема (см. рисунок 1), является общепринятой базовой для ТКУИ. Данную схему можно преобразовать для оптико-электронного канала утечки информации (ОЭКУИ), (см. рисунок 2).

Лазерный луч, упомянутый в определении лазерного канала утечки информации используется в разведывательной аппаратуре. Следовательно, рассмотрение характеристик лазерных систем необходимо для решения, поставленных целей дипломного проекта. Источником сигнала может служить: человек, либо техническое средство (аудио плеер). Под сигналом понимается акустическое поле.

Звуковая волна, генерируемая источником акустического импульса, встречает линию раздела воздух-поверхность и порождает определенную вибрацию, или отклонение поверхности от исходного положения. Амплитуда описываемого отклонения будет зависеть от того, насколько массивна поверхность. Эти отклонения порождают дифракцию света, отражающегося от границы. А поскольку размеры падающего светового луча пренебрежимо малы в сравнении с параметрами «поверхностной» волны, то в суперпозиции ряда компонентов отраженного пучка будет превалировать дифракционный пучок нулевого порядка. Теперь мы видим, что, во-первых, фаза световой волны будет промодулирована по времени с частотой колебаний воздуха и однородной по сечению луча, а во-вторых, пучок колеблется с частотой звука поблизости от направления зеркального отражения.

Сначала следует рассмотреть принцип работы аппаратуры на основе лазерного излучения для получения представления о возможных объектах съема информации.

Являясь специалистов в области ИБ, следует рассмотреть методы защиты от утечки информации по лазерному каналу.

19. Методы технического противодействия оптико-электронным средствам съёма информации.
