Задание № 4. Расчёт основных параметров системы цикловой синхронизации

4.1 Рассчитайте среднее время удержания и среднее время восстановления циклового синхронизма, если в системе применён неадаптивный приёмник со скользящим поиском циклового синхросигнала.

При выполнении задания считать, что система используется в первичной ЦТС с циклами передачи РСМ31.

Исходные данные:

b=7- количество символов в синхрогруппе;

b_k=1,7- количество критических точек;

r₁=3- ёмкость накопителя по выходу из синхронизма;

r₂=1- ёмкость накопителя по входу в синхронизм;

р_в=0,19∙10^-4 – вероятность ошибки в линейном тракте;

Структурная схема неадаптивного приёмника циклового синхросигнала со скользящим поиском выглядит так:

Рис. 12

Структурная схема опознавателя синхросигнала:

Рис. 13

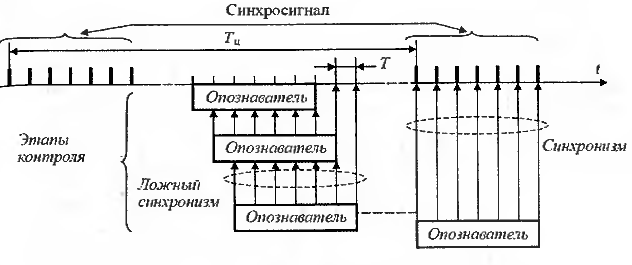

Покажем алгоритм поиска состояния синхронизма приемником со скользящим поиском:

Рис. 14

4.1 Минимальное время обнаружения выхода из синхронизма определяется по формуле:

- длительность одного цикла

Возникновению ложной синхронизации (имитации) будет соответствовать вероятность:

b- число символов в синхрогруппе;

с-число искаженных символов синхронизации;

Обычно с=0, и выражение примет вид:

Вероятность обнаружения выхода из синхросигнала:

Для обнаружения синхронизма необходимо провести μ опробований

Найдем минимальное время выхода из синхронизма:

4.2 Находим суммарное время поиска синхросигнала

- среднее время поиска синхросигнала в зоне случайного сигнала состоящего из D-b позиций (для ИКМ-30, D=(32∙8)∙2=512

- среднее время поиска синхросигнала, в зоне синхросигнала (хотя бы одной позиции), число таких позиций равно: 2b-1

Структура синхросигнала определяется его критическими точками

Понятие критических точек - кодовая группа, длиной b символов, имеет критические точки после тех первых i символов которые оказываются идентичными последним j-символом.

Наименьшее число критических точек, одна: b_k=1 (01111…1)-на последнем символе.

Максимальное число критических точек, d_ц.с. : b_k=7 (1111…1)-на последнем символе.

Время поиска синхросигнала в зоне случайного сигнала.

Для b_k=1 (одна критическая точка)

1. Число информационных символов в цикле (a=D-b=512-7=505)

Для b_k=b (критических точек)

Время поиска в зоне самого синхросигнала:

Для b_k=1 (одна критическая точка)

Для b_k=b (критических точек)

Общее время поиска синхронизма:

Для b_k=1 (одна критическая точка)

Для b_k=b (критических точек)

Задание №5 Временное группообразование (мультиплексирование)

5.1 Постройте первые 20 или более позиций последней строки цикла (последнего субцикла) ЦТС ИКМ-120 с двусторонним согласованием скоростей, если заданы два последовательно переданных поля команд согласования. Считать, что принятые команды истинные. Отметить отсутствие или наличие ошибок в заданных командах.

Исходные данные:

1	1	0	0
0	0	0	0
0	0	0	1
1	0	1	1
0	1	0	1
0	1	0	0 Таблица 4

5.1 Исходя из заданных полей, команды согласования по компонентным потокам следующие:

1 поток – отрицательное согласование (одиночная ошибка в первом и втором циклах)

2 поток – нейтральная команда (одиночная ошибка в первом и втором циклах)

3 поток – отрицательное согласование (одиночная ошибка во втором цикле)

4 поток – нейтральная команда (одиночная ошибка в первом и втором циклах)

В соответствии с этими командами последняя строка цикла ЦТС ИКМ-120 имеет вид:

Таблица 5

Здесь буквами А, В, С, D обозначены имена компонентных потоков, а числа при них – порядковые номера битов в последней строке цикла. Символы ХХХХ обозначают биты последующей КСС.
