Исходные данные:

1. Задание 1. Выбор параметров устройств дискретизации аналоговых сигналов

а) Первый сигнал: f_н = 20 кГц , f_в=700кГц – широкополосный сигнал;

б) Второй сигнал: f_н = 59 кГц , f_в=75кГц – узкополосный сигнал;

2) Задание 2. Исследование защищенности сигнала от помех квантования и ограничения.

U_огр=1.14В -напряжение ограничения;

U_вх=0.6 В – амплитуда гармонического колебания;

А_зкв= А_з =41.5 дБ – защищенность от шумов квантования;

3) Задание 3. Изучение операции кодирования и декодирования

U_огр=1.14В -напряжение ограничения;

U_вх1= -0.7 В- первый сигнал;

U_вх2= 0.3 В – второй сигнал;

Тип кодера: А-87,6/13;

4) Задание 4. Расчёт основных параметров системы цикловой синхронизации

b=7- количество символов в синхрогруппе;

b_k=1,7- количество критических точек;

r₁=3- ёмкость накопителя по выходу из синхронизма;

r₂=1- ёмкость накопителя по входу в синхронизм;

р_в=0,19∙10^-4 – вероятность ошибки в линейном тракте;

5) Задание 5. Временное группообразование ( мультиплексирование)

Построить первые 20 позиций последней строки цикла(последнего субцикла) ЦТС ИКМ-120 с двусторонним согласованием скоростей, если заданы два последовательно переданных поля команд согласования. Считать, что принятые команды истинные. Отметить отсутствие или наличие ошибок в заданных командах.

6)Задание 6. Изучение линейных и стыковых кодов

Задана кодовая последовательность- 11100001011101001110000101110100

Задание №1 Выбор параметров устройств дискретизации аналоговых сигналов

1. Выберите частоту дискретизации широкополосного аналогового цифрового сигнала, рассчитайте период дискретизации.

2. Выберите частоту дискретизации узкополосного аналогового сигнала, рассмотрев два варианта: с переносом спектра аналогового сигнала вниз по частоте и без переноса. Для варианта с переносом укажите значения несущей.

Все частоты дискретизации и несущая частота должны выражаться целыми числами, а промежутки на расфильтровку составлять примерно 10% от верхней частоты среза соответствующего фильтра.

3. Рассчитайте и постройте спектральные диаграммы сигналов АИМ, отвечающие каждой из рассмотренных ситуаций, отметив на них расчётные значения частот.

Исходные данные:

Спектры аналоговых сигналов:

а) Первый сигнал: f_н = 20 кГц , f_в=700кГц – широкополосный сигнал;

б) Второй сигнал: f_н = 59 кГц , f_в=75кГц – узкополосный сигнал;

1.1 Частоту дискретизации широкополосного сигнала выбирают по теореме Котельникова в её классическом варианте: (с учётом запаса на расфильтровку).

Fд_min=2∙700=1400 кГц

С учётом полосы расфильтровки (10% от Fв):

Fд=1400+70=1470 кГц

Период дискретизации:

Тд=1/1470∙10³=0.68 мкс

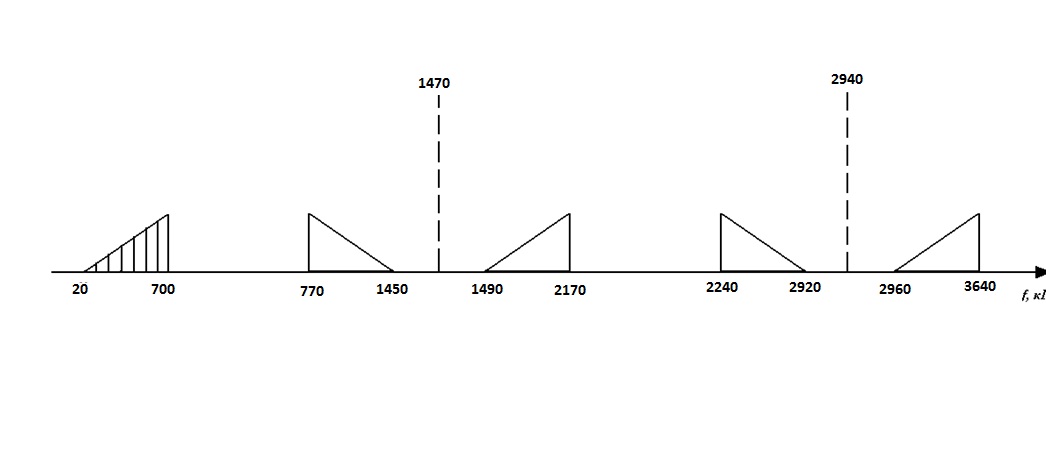

Рис. 1

1.2 Частота дискретизации узкополосного аналогового сигнала (55-70кГц)

Отношение верхней частоты к нижней:

Fв/Fн=70/55=1.272<2,

т.е. спектр преобразуемого сигнала меньше октавы, следовательно возможно использовать менее высокую, чем по Котельникову, частоту дискретизации можно определить двумя способами:

Метод переноса исходного спектра в область нижних частот:

Исходя из того, что мы должны приблизить исходный спектр сигнала максимально к нулю

Fд_min=2∙f_В- f_Н =140-55=85 кГц

С учётом полосы расфильтровки (10% от Fв):

Fд=85+7 = 92кГц

Период дискретизации:

Тд=1/92∙10³=10, 86 мкс

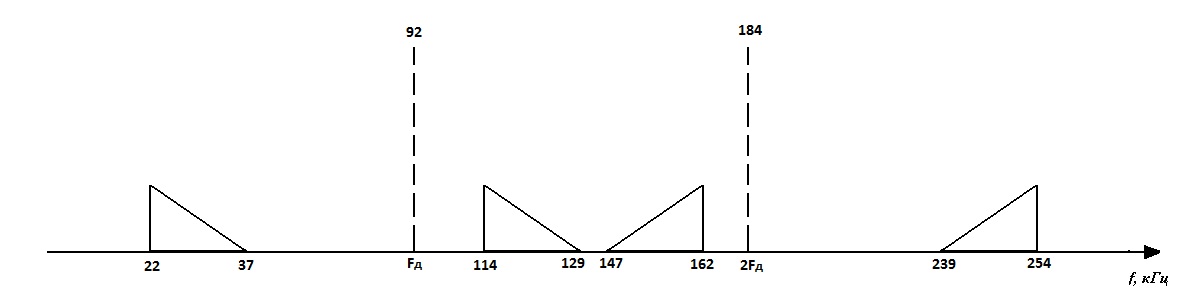

Рис. 2

Методом последовательного приближения

Fв/Fн=70/55=1.272<2,

Исходя из этого условия, можно найти Fд без переноса спектра вниз, применяя условие демодуляции:

, где n=1, 2, 3

Составим таблицу для разных значений «n»:

n=0	∞ > Fд > 150
n=1	118 > Fд > 75
n=2	59 > Fд > 50
n=3	4 Таблица 1 0 > Fд > 38

Подберём такое «n», чтобы при его значении для F_Д ещё было 10% на полосу расфильтровки (10% от F_В, то есть 7кГц), этой полосе соответствует n=1

Частота дискретизации:

Период дискретизации:

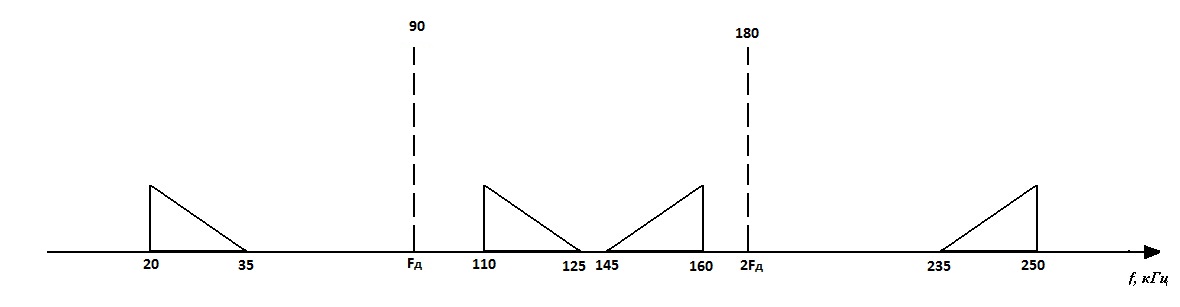

Рис. 3

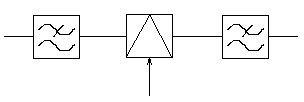

Схемы детектирования:

1. Широкополосного сигнала:

2) Узкополосного с переносом спектра:

2. Методом последовательного приближения:

Рис. 4

Вывод: При дискретизации узкополосного сигнала частота дискретизации, найденная по теореме Котельникова, получается слишком высокой. Чтобы её уменьшить целесообразно перенести спектр аналогового сигнала до дискретизации вниз по частоте.
