1.3 Выбор типа и формы киноэкрана (с обоснованием выбора).

Выбираю направленно-отражающий изогнутый 2-х слойный экран типа Н-2-Пст.

Н - направленный; П – перфорированный; ст – стационарно укрепленный на раме.

β=1,5; 2γ=160^о; α_г=30^о(Направленность экрана)

Экран изогнутый, т.к. Ширина широкого (Ш_ш) больше 10 м.

После уточнения размера экрана, высота соответствует требованию РТМ:

В_ш=В_к=В_о=const=4,6=4,6=4,8м.

1.4 Расчет путей эвакуации.

К путям эвакуации относятся: проходы, выходные двери, рекреации, холлы, лестниц ведущие на улицу. Пути эвакуации в зрительном зале определяются с учетом степени огнестойкости здания кинотеатра и вместимости N. Номинальную степень огнестойкости и предельную этажность зданий кинотеатра следует принимать в зависимости от его вместимости в соответствии с ВСН 45-86 и СНиП 2.08.02-89. Эвакуация зрителей из зала кинотеатра должна предусматриваться через равномерно расположенные выходы.

Ширина проходов в зале:

Ш_{прох.общ.} (ширина прохода общая)=(х*N)/100=(0,6*288)/100=1,72м

Ш_{1прохода}=Шпр.об/2=1,72/2=0,81м;

х=0,6м (при I степени огнестойкости здания);

Ш_{прох.общ} min ≥ 1,2 ,выбираю 2 прохода шириной 1,2м , Ш_{прох.общ} =2,4м Ш_{вых.дверей} = Ш_1пр=1,2м Ш_{вх.дверей} ≥ 1,2м

В круглогодичном зале вместимостью 250 мест – 3 двери (1 входная и 2 выходных) по 1,2 м, двустворчатые, открывающиеся наружу.

1.5 Планировка зрительских мест. Определение числа мест в ряду и числа рядов.

Зрители сидят сплошными рядами, в затылок друг другу с 2-хсторонней эвакуацией из ряда.

• Количество мест в ряду:

n_м=(Ш_з-Ш_пр.об.)/Ш_сид=(12-2,4)/0,5=19 мест в ряду;

где Ш_з – ширин зала; Ш_пр.об. – ширина прохода общая; Ш_сид. – ширина сиденья. ( Кресла «AVALON» )

• Количество рядов:

n_р=((Д_р-Г)/T)+1=((23-9,6)/1)+1=14 рядов;

где Г(расстояние от экрана до спинки сиденья первого ряда)=2*В_ш=2*4,8=9,6; Д_р - Расчетная длина зрительного зала; Т - расстояние от киноэкрана до стены за экраном.

• Количество мест в зале:

N=n_м*n_р=19*14=266 места.

1.6 Расчет подъема пола в зрительном зале. Построение продольного разреза зрительного зала (м 1:100).

Подъем пола необходим для беспрепятственной видимости нижней кромки экрана с любого места в зале.

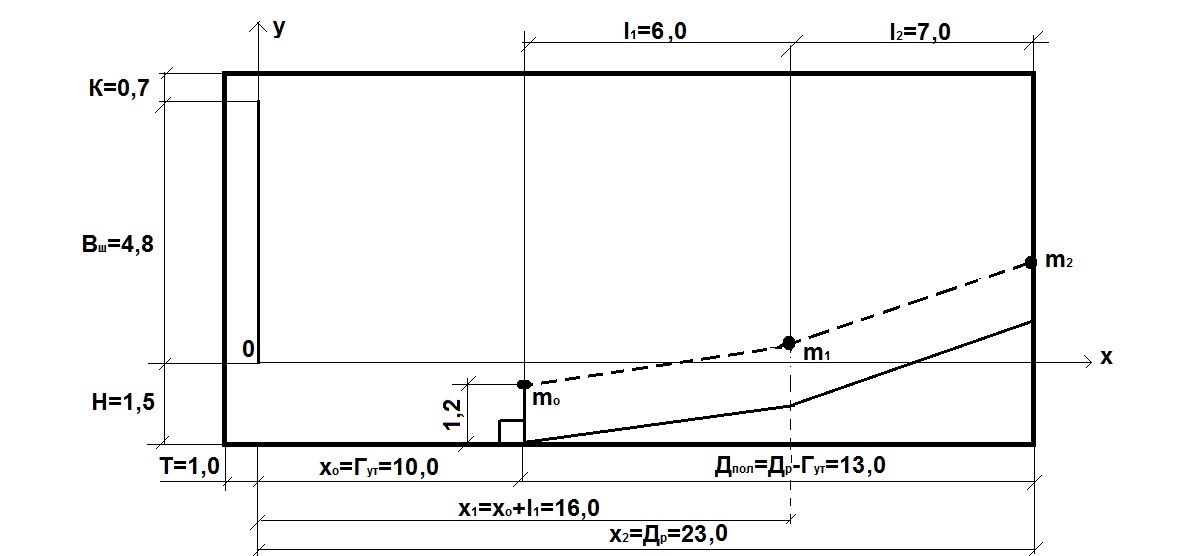

Рис.1 схема построения подъема пола.

Строю разрез зала в масштабе 1:100, размещаю экран, строю оси координат с началом в нижней кромке экрана. Определяю координаты глаз зрителей сидящих на первом ряду (m_o). Делю полезную длину зала на один участок, т.к. полезная длина (Д_пол)=13,0. Определяю координаты глаз зрителей сидящих на первом ряду.

Г_ут=Д_р-d(n_р-1)=23-1*(14-1) = 10,0м; Оно совпадает с вычислениями ранее.

Определяю координаты глаз зрителей первого ряда:

m_о: x₀=Г_ут= 10,0 м; у₀=Н-И=1,5-1,2= 0,3 м;

Определяю координаты глаз зрителей среднего ряда:

m₁: x₁=x₀+l₁=10+6= 16,0 м; y₁=x₁((y₀/x₀)+(2,4*c)/d*(lg(x₁/x₀)=16*(-0,03+0,336*0,204)= 0,617 м;

Определяю координаты глаз зрителей последнего ряда:

m2 x2=x1+l₂=16+12=23,0 м; y2=x2(y1/x1+2.4c/d*lgx2/x1)=23*(0,0385+0,336*0,157)= 2,1 м.

Провожу линию глаз зрителей (m_o – m₂). Откладываю 1,2м вниз и получаю линию подъема пола.

Определяю вид профиля пола:

a:b=2,1:13,0=1:6 (соотношение); a(высота подъема)=2,1м; b(длина подъема)=Д_пол=13,0м.

Подъем пола выполнен в виде ступеней, т.к. уклон пола больше чем 1:6, что создает крутой подъем.
