Методические указания к лабораторным работам по дисциплине «Схемотехника»
№ Лаб.раб |
Дата |
Время |
Наименование тем |
1 |
2 |
3 |
4 |
|
|
|
Лабораторные занятия |
1 |
|
|
Интерфейс системы схемотехнического моделирования электронных устройств MICRO-CAP V |
2 |
|
|
Знакомство с панелью команд среды MICRO-CAP V |
3 |
|
|
Установка опций работы программы MICRO-CAP V |
4 |
|
|
Режимы работы программы MICRO-CAP V |
5 |
|
|
Настройка соглашений программы MICRO-CAP V |
6 |
|
|
Настройка глобальных установок программы MICRO-CAP V |
7 |
|
|
Создание принципиальной схемы электронного устройства в MICRO-CAP V |
8 |
|
|
Построение схемы JK-триггера |
9 |
|
|
Анализ переходных процессов (Transient) |
10 |
|
|
Анализ по переменному току (AC) |
11 |
|
|
Расчет передаточных характеристик по постоянному току (DC) |
12 |
|
|
Просмотр результатов моделирования |
13 |
|
|
Функции курсора |
14 |
|
|
Вид графиков (View) |
15 |
|
|
Меню Scope |
Лабораторная работа №1 Тема: «Интерфейс системы схемотехнического моделирования электронных устройств micro-cap V» (1 час)
Цель работы: знакомство с интерфейсом системы схемотехнического моделирования электронных устройств MICRO-CAP V.
Задание:
Осуществить вызов программы MICRO-CAP V
Ознакомиться с основным окном программы
Изучить порядок работы с уже существующими схемами в библиотеке программы.
Загрузить из имеющейся библиотеки схем файл amp-2t.cir.
Изучить открытую схему электронного устройства, с помощью операций Восстановить, Переместить, Размер, Свернуть, Развернуть, Закрыть выполнить различные преобразования схемы.
Сохранить преобразованную схему на диске.
Методические рекомендации
Основные сведения о системе micro-cap V (мс5)
Программа MICRO-CAP V (МС5) предназначена для моделирования аналоговых, цифровых и аналого-цифровых устройств на постоянном токе, во временной и частотных областях. Она имеет простой графический редактор принципиальных схем, другие средства взаимодействия с программой и особенно удобна для схемотехнического моделирования на ПЭВМ.
Программа МС5 разработана фирмой Spectrum Software для IBM-совместимых ПЭВМ и предназначена для работы в оболочке Windows версий 95 и выше. В программе MC5 используется стандартный многооконный интерфейс с разворачивающимися меню. Управление программой осуществляется с помощью манипулятора “мышь” или клавиатуры.
В
ызов
программы MС5 осуществляется двойным
нажатием на значок МС5 в каталоге
программы или на рабочем столе. После
вызова программы на экране появляется
основное окно программы, сверху которого
помещена строка системного меню, в
которой размещены имена режимов File,
Edit, Component, Windows, Options, Analysis (рис.1.1.).

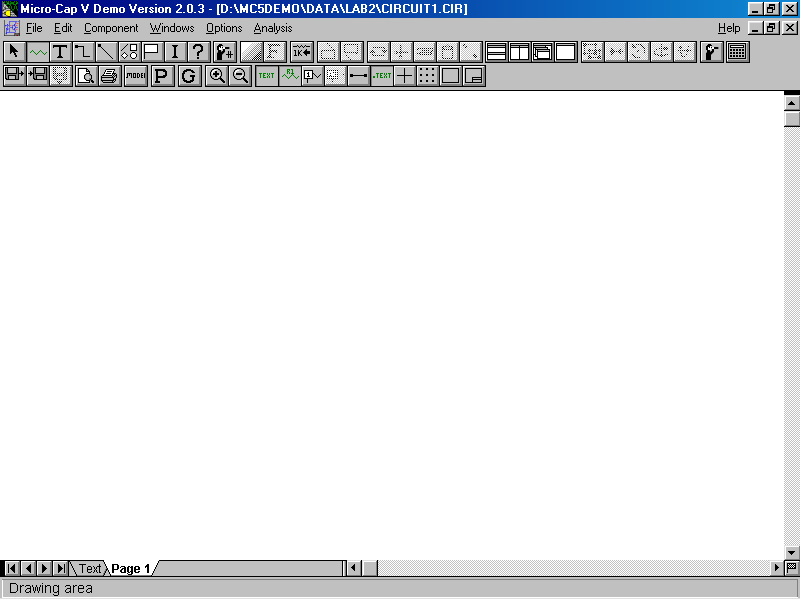

Рис.1.1. Основное окно программы
Для работы с уже существующими схемами в библиотеке программы необходимо выбрать режим File, после чего в развернувшемся вниз меню выбрать строку Open, как показано на рисунке 1.2.

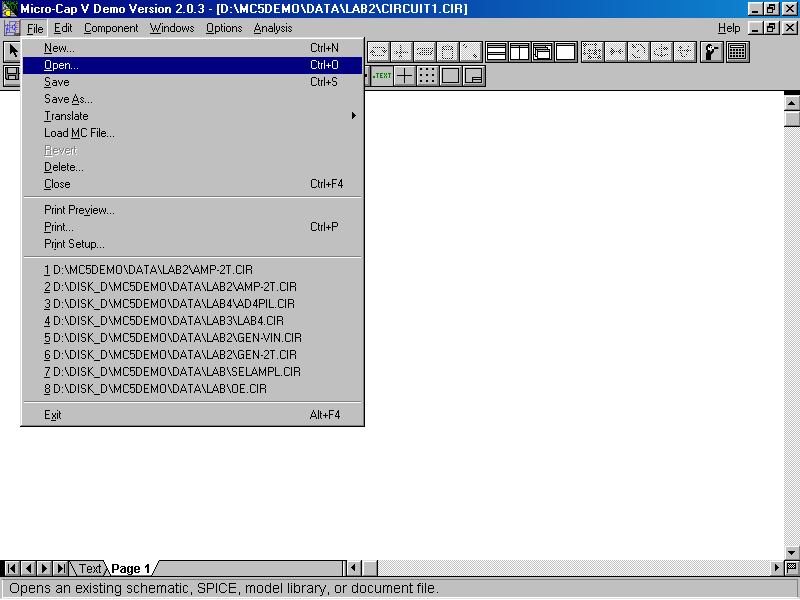

Р
ис.1.2.
Меню работы с файлами
Далее в развернувшемся меню приводится содержание каталога данных DATA. В нём отмечается строка с именем схемы – в рассматриваемом примере amp-2t.cir, как показано на рис.1.3. После этого изображение схемы, выбранной для анализа, появляется на экране.
В
ыбранную
схему можно подвергнуть различным видам
анализа, которые будут рассмотрены
позже. Для проведения некоторых операций
над окнами, необходимо

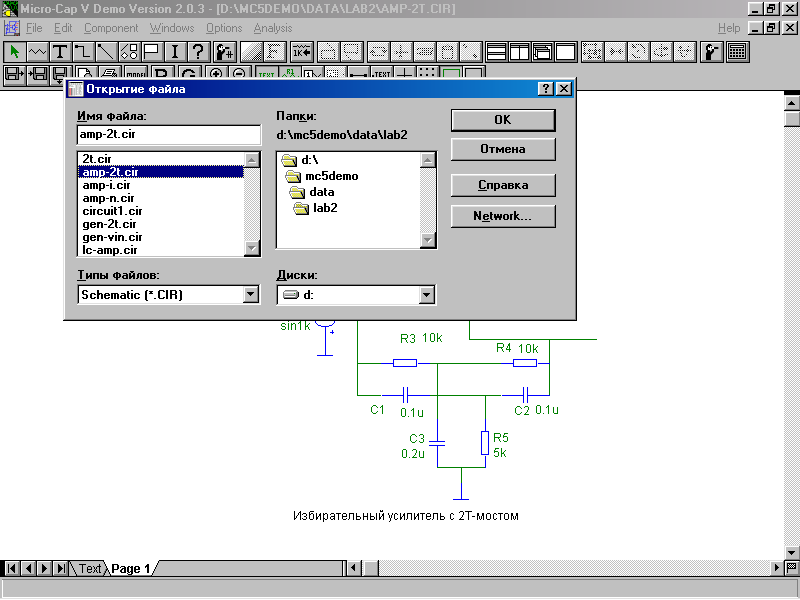

Рис.1.3. Выбор имени загружаемой схемы
нажать на значок МС5, расположенный в левом верхнем углу окна. В развернувшемся окне выбрать необходимую операцию (Восстановить, Переместить, Размер, Свернуть, Развернуть, Закрыть) и нажать на левую кнопку мыши.
После завершения работы со схемой и программой перед выходом из нее подтвердить решение о выходе и при необходимости сохранить внесенные изменения.
Контрольные вопросы:
Для чего предназначена программа MICRO-CAP V?
Какой фирмой разработана программа MICRO-CAP V? Для работы в каких ОС она предназначена?
Какой интерфейс имеет программа MICRO-CAP V? С помощью каких устройств осуществляется управление данной программой?
Опишите интерфейс программы MICRO-CAP V.
Как осуществляется работа с уже существующими схемами в программе MICRO-CAP V?
