Національний авіаційний університет

Кафедра комп’ютеризованих систем захисту інформації

Методичні рекомендації

до виконання контрольної роботи

з дисципліни “ ОСНОВИ ТЕОРІЇ КІЛ, СИГНАЛИ ТА ПРОЦЕСИ В ЕЛЕКТРОНІЦІ ”

Для студентів

(очної форми навчання)

Уклали:

Юдін О.К.

Шматок О.С.

Петренко А.Б.

Гулак Н.К.

Чунарьова А.В.

Київ 2013

Приклад завдання на контрольну роботу

Варіант № Студента гр. №

Використовуючи метод вузлових потенціалів або метод контурних токів, визначити операторну передавальну функцію. На підставі одержаного результату отримати:

1. Амплітудно – частотну характеристику (АЧХ) електричного кола;

2. Фазочастотну характеристику (ФЧХ) електричного кола.

Побудувати графіки АЧХ, ФЧХ, перехідної та імпульсної характеристики.

Визначити можливе призначення електричного пристрою, який

побудований за наведеною схемою.

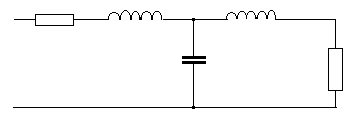

R_B L₁ C₁

L₂

R_H

Параметри електричного кола:

Індуктивність L₁= 0,15 мкГн, L₂= 0,15 мкГн,

Конденсатор C₁ = 0,056 мкф,

Резистор R_н = R_в = 600 Ом

Зміст контрольної роботи

Вступ.

1. Скласти систему рівнянь методом контурних токів або вузлових потенціалів виходячи з схеми свого варіанту. Рішивши її знайти операторну передавальну функцію схеми.

2. Використавши визначену операторну передавальну функцію розрахувати частотні характеристики схеми (амплітудно-частотну і фазочастотну), використавши програму Mathcad побудувати їх графіки і зробити висновки о можливості застосування заданої схеми.

3. Використавши визначену операторну передавальну функцію розрахувати часові характеристики схеми (перехідну та імпульсну) ), використавши програму Mathcad побудувати їх графіки і зробити висновки о відповідності отриманих результатів частотним характеристикам

Висновки.

Приклад оформлення титульного аркушу національний авіаційний університет

Інститут інформаційно-діагностичних систем

Кафедра комп’ютеризованих систем захисту інформації

Контрольна робота з дисципліни: “ основи теорії кіл, сигнали та процеси в електроніці ”

на тему: “ Розрахунок частотних та часових характеристик електричних кіл”

Виконав:

Перевірив:

Київ 2012

Контрольна робота виконується як пояснювальна записка з необхідними розрахунками.

Пояснювальна записка виконується у вигляді рукописного чи друкованого текстового документу на аркушах формату А4 (додаток - комп’ютерний варіант документу в текстовому редакторі Word) шрифтом 14, зброшурована в папку з титульним листом встановленого зразку.

Пояснювальна записка включає зміст, вступ та розділи, які є необхідними для повного розкриття виконаного завдання.

Роботи мають бути представленні в встановлений термін. Роботи, які не відповідають встановленим вимогам, або містять принципові помилки, повертаються студентові і мають бути перероблені згідно з зауваженнями викладача - рецензента.

Студенти, контрольні роботи яких не зараховані, не допускаються до здачі диференційованого заліку.

Приклад змісту пояснювальної записки

ЗМІСТ

Вступ ______

1. Знаходження операторної передавальної функції схеми. ______

2.Визначення амплітудно-частотної та фазо-частотної

характеристик схеми ______

3.Визначення часових характеристик схеми ______

Висновки ______

Література ______
