Маршрутизатор, коммутатор, концентратор, вилан, как обжимается витая пара, коксиальный кабель, чем отличается вай-фай роутре и тд, свитч, на Убунту задать маску подсети, шлюз, адрес ДНС-сервера, Неопознанная сеть почему, команда пинг, ключи команды пинг, трейсроут, трейс-ип, нет-эс-аш, что надо проверить, если не грузятся страницы, а скайп работает?(ДНС), на Виндоус знать особенности ХР, 7,

будет ли работать интернет, если не определен адрес?

Антивирусы могут блокировать доступ в интернет

DNS,DHCP,маска подсети, потом могут спросить порты протоколов SMTP,FTP,POP3,HTTP,HTTPS

Сетевой коммутатор (жарг. свитч от англ. switch — переключатель) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. Коммутатор работает на канальном (втором) уровне модели OSI. Коммутаторы были разработаны с использованием мостовых технологий и часто рассматриваются как многопортовые мосты. Для соединения нескольких сетей на основе сетевого уровня служат маршрутизаторы.

В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передаёт данные только непосредственно получателю (исключение составляет широковещательный трафик всем узлам сети и трафик для устройств, для которых не известен исходящий порт коммутатора). Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались.

Сетевой концентратор или хаб (от англ. hub — центр) — устройство для объединения компьютеров в сеть Ethernet c применением кабельной инфраструктуры типа витая пара. В настоящее время вытесненысетевыми коммутаторами.

Маршрутиза́тор (роутер) — специализированный сетевой компьютер, имеющий минимум два сетевых интерфейса и пересылающий пакеты данных между различными сегментами сети, принимающий решения о пересылке на основании информации о топологии сети и определённых правил, заданных администратором. Особенность – НАТ-модуль.

Точка доступа простым языком раздает то, что в нее приходит, т.е. просто объединяет в сеть устройства к ней подключенные. Маршрутизатор инициализирует какое-то соединение (например, в инет подключается) и может иметь от 1 до N портов для передачи интернета дальше.

Точка доступа служит для построения новой беспроводной локальной сети или расширения существующей проводной сети в беспроводную. Устройство не может единовременно (именно единовременно) предоставить доступ в Интернет двум и более ПК (и т.д. устройствам). Хороший маршрутизатор обычно уже имеет в своем арсенале точку доступа. Помимо этого, он может предоставлять доступ в Интернет единовременно всем подключенным к нему устройствам, осуществлять маршрутизацию. Это если коротко. Обычно покупка точки доступа обусловлена необходимостью наличия более высокой скорости Wi Fi + расширения зоны покрытия сети. Недорогие маршрутизаторы не всегда справляются с нагрузкой (если к ним подключено много ПК или устройств) сеть начинает тормозить и т.д.

Сетевой адаптер - это периферийное устройство компьютера, непосредственно взаимодействующее со средой передачи данных, которая прямо или через другое коммуникационное оборудование связывает его с другими компьютерами.

Сетевой шлюз (англ. gateway) — аппаратный маршрутизатор или программное обеспечение для сопряжения компьютерных сетей, использующих разные протоколы (например, локальной и глобальной).

Сетевой шлюз конвертирует протоколы одного типа физической среды в протоколы другой физической среды (сети). Например, при соединении локального компьютера с сетью Интернет обычно используется сетевой шлюз.

Роутеры (маршрутизаторы) являются одним из примеров аппаратных сетевых шлюзов.

Вита́я па́ра (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Обжим витой пары + шпаргалка обжима провода 5 категории, витой пары на коннектор RJ-45	16:51
Многие считают, что это самый сложный этап прокладки сети. Поводков так много, в них так легко запутаться, нужно покупать специальный обжимной инструмент и т.д. На самом деле все довольно просто.  Для обжима витой пары вам потребуются специальные клещи и пара коннекторов RJ-45 Обжимной инструмент RJ-45

Коннекторы RJ-45





Последовательность действия при обжиме:

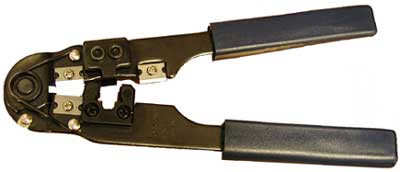

1. Аккуратно обрежьте конец кабеля при этом, луче всего пользоваться резаков встроенных в обжимной инструмент.

2. Снимите с кабеля изоляцию можно использовать специальный нож для зачистки изоляции витой пары, его лезвие выступает ровно на толщину изоляции. Впрочем, если нет специального ножа, можно воспользоваться обычным или взять ножницы.

Нож для зачистки изоляции витой пары.

3. Разведите, расплетите и выровняйте проводки. Выровняйте их в один ряд, при этом соблюдая цветовую маркировку.

4. Обкусите проводки так, что бы их осталось около сантиметра.

5. Вставляйте проводники в разъем RJ-45

6. Проверьте, правильно ли вы расположили проводки.

7. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

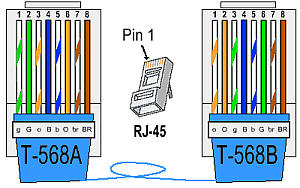

Цветовая последовательность проводников. Существует распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны.

Сетевая карта Коммутатор по стандарту: T568A

При такой раскладке информацию несут следующие проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый. Остальные экранируют помехи.

Сетевая карта Коммутатор по стандарту: T568B

При такой раскладке информацию несут следующие проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый. Остальные экранируют помехи.

Сетевая карта Сетевая карта(Кроссовер кабель)

Обжатая таким образом, витая пара может вам понадобиться в 2 случаях:

1. Для соединения 2 компьютеров без коммутатора.  2. Для соединения 2 или более Hub/Switch  Обжимаем витую пару подручными средствами. Обжать витую пару можно и при помощи тонкой отвёртки, конечно, качество контакта может быть несколько хуже, кроме этого на обжим у вас уйдет намного больше времени и сил. В любом случае вам потребуется отвертка и несколько коннекторов RJ-45. Кроме этого можно приобрести уже обжатую витую пару разрезать её и прикрутить/припаять к вашим отрезкам витой пары.

1. Установите проводки так, как вам требуется.  2. Проверьте правильность расположения контактов. 3. Утопите пластиковый фиксатор.

4. Сначала утопите зубчики контактов так, чтобы они не выступали над поверхностью RJ-45 коннектора, надавливая на них поперёк концом отвертки. 5. Затем разверните отвертку и окончательно погрузите контакты, так чтобы зубцы вошли в изоляцию. Давите аккуратно, но сильно.  6. Проверьте обжатую таким образом витую пару. Если после подключения не зажигаются световые индикаторы на сетевой карте и коммутаторе или сеть работает, но плохо, с ошибками, часто теряя данные, значит плохой контакт у одного или нескольких несущих проводников. Ещё раз прожмите отверткой все контакты, если не помогает, попробуйте обжать сеть заново или воспользуйтесь обжимным инструментом.

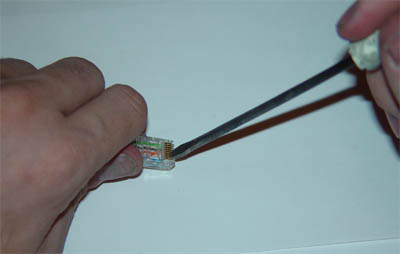

Обжимаем витую пару с помощью отвертки с тонким жалом.

Можно приобрести уже обжатую витую пару её часто продают отрезками небольшой длины (1-5 метров) в компьютерных фирмах, а затем разрезать и прикрутить, припаять к концам вашего сетевого кабеля.

VLAN (аббр. от англ. Virtual Local Area Network) — логическая («виртуальная») локальная компьютерная сеть, представляет собой группу хостов с общим набором требований, которые взаимодействуют так, как если бы они были подключены кшироковещательному домену, независимо от их физического местонахождения. VLAN имеет те же свойства, что и физическая локальная сеть, но позволяет конечным станциям группироваться вместе, даже если они не находятся в одной физической сети. Такая реорганизация может быть сделана на основе программного обеспечения вместо физического перемещения устройств.

Широковеща́тельный доме́н (сегме́нт) (англ. broadcast domain) — логический участок компьютерной сети, в котором каждое устройство может передавать данные любому другому устройству непосредственно, без использования маршрутизатора. В общем случае данный термин применим ко второму (канальному) уровню сетевой модели OSI, однако иногда применяется и ктретьему уровню с соответствующей оговоркой.

Коаксиа́льный ка́бель (от лат. co — совместно и axis — ось, то есть «соосный»), также известный как коаксиал (отангл. coaxial), — электрический кабель, состоящий из расположенных соосно центрального проводника и экрана. Обычно служит для передачи высокочастотных сигналов. Основное назначение коаксиального кабеля — передача высокочастотного сигнала в различных областях техники.

Для настройки сети через консоль во всех Linux системах, включая Ubuntu, существует специальная команда ifconfig.

Если просто в терминале написать эту команду то консоль выдаст все сетевые интерфейсы, запущенные на этом компьютере. Это будет выглядеть примерно так.

eth0 Link encap:Ethernet HWaddr 00:04:75:c1:e2:ab

inet addr:10.2.10.32 Bcast:10.2.10.255 Mask:255.255.255.0

….

….



eth1 Link encap:Ethernet HWaddr 00:04:75:c1:e2:6b

inet addr:192.168.140.1 Bcast:192.168.140.255 Mask:255.255.255.0

….

….



lo Link encap:Local Loopback

inet addr:127.0.0.1 Mask:255.0.0.0

….

….

Первый столбик это имена интерфейсов, во второй настройки соответствующих интерфейсов. Команда ifconfig eth0 выведет настройки только интерфейса eth0.Для того чтобы отключить или включить интерфейс eth0наберите соответственно команды.

sudo ifconfig eth0 down

sudo ifconfig eth0 up

Чтобы управлять интерфейсами, нужны права суперпользователя.

Чтобы менять настройки интерфейсов вводите команды следующего вида.

sudo ifconfig eth1 inet 192.168.140.1

поменять ip адрес интерфейса eth1 на 192.168.140.1

sudo ifconfig eth0 hw ether 00:12:34:56:78:90

поменяет мас адрес на 00:12:34:56:78:90

sudo ifconfig eth0 netmask 255.255.255.0

поменять маску подсети интерфейса eth0 на 255.255.255.0

Но сделанные таким способом настройки сбрасываются после перезагрузки компьютера. Чтобы этого не происходил надо поменять настройки в конфигурационном файле сетевых интерфейсов, который находится /etc/network/interfaces У меня этот файл выглядит так.

# This file describes the network interfaces available on your system

# and how to activate them. For more information, see interfaces(5).



# The loopback network interface

auto lo

iface lo inet loopback



# The primary network interface

auto eth0

iface eth0 inet static

address 10.2.10.32

#hwaddress ether 12:34:56:78:90:12

netmask 255.255.255.0

network 10.2.10.0

broadcast 10.2.10.255

gateway 10.2.10.1

dns-nameservers 212.212.45.174





# The secondary network interface

auto eth1

iface eth1 inet static

address 192.168.140.1

netmask 255.255.255.0

Я думаю здесь всё понято. Адрес DNS сервера можно задать в файле /etc/network/interfaces , но вообще управление адресами DNS серверов в Ubuntu осуществляется через файл /etc/resolv.conf, синтаксис этого конфигурационного файла простой, допустим, у меня он выглядит так

nameserver 80.227.64.17

nameserver 80.231.56.1

После изменения этих конфигурационных файлов перезагрузите сетевую службу командой

sudo /etc/init.d/networking restart

Если вы хотите получать сетевые настройки через DHCP, просто оставьте в файле /etc/network/interfacesстрочку

auto eth0

iface eth0 inet auto

Обновление настроек через DHCP можно командой

dhclient

Для остановки или запуска сетевой службы используйтесь командой

sudo /etc/init.d/networking stop

sudo /etc/init.d/networking start

Если посмотреть мой конфигурационный файл в настройках интерфейса eth0 строка меняющая mac адрес закомментирована. Это потому что если её не комментировать у меня сетевая служба не запускается с таким конфигом.

И чтобы менять mac адрес мне приходилось писать в консоли следующие команды.

sudo ifconfig eth0 down

sudo ifconfig eth0 hw ether 12:34:56:78:90:12

sudo ifconfig eth0 up

sudo /etc/init.d/networking restart

Почему это происходит я не знаю, но зато я знаю как писать bash-скрипты.

Я в папке /home/user создал файл mynetconfig и записал в него такой код

echo "########OTKLYCHENIE eth0#######"

sudo ifconfig eth0 down



echo "#####MENYAEM MAC ADRES#####"

sudo ifconfig eth0 hw ether 00:13:8f:cb:10:21



echo "########VKLUCHAEM eth0#########"

sudo ifconfig eth0 up



echo "####PEREZAGRYGAEM NETWORKING####"

sudo /etc/init.d/networking restart

echo "KONEC"

Теперь вместо этих строчек мне приходилась писать всего лишь одну команду /home/user/mynetconfig

Но и на этом я не остановился. Я скопировал файл mynetconfig в каталог /use/local/bin и теперь запускать скрипт могу просто командой mynetconfig.

Но и этого нам мало. Надо чтобы скрипт запускался автоматически при загрузки системы.

Чтобы добавить скрипт в автозагрузку, копируем скрипт в /etc/init.d/ , открываем консоль, переходим в/etc/init.d/ и выполняем следующую команду.

update-rc.d mynetconfig defaults 99

Небольшое пояснение: mynetconfig - имя скрипта defaults - выполнять на всех режимах загрузки от второго до пятого 99 - порядок загрузки

Чтобы удалить скрипт из автозагрузки перейдите в каталог /etc/init.d/ и выполните команду

update-rc.d -f mynetconfig remove

Так же есть другой способ добавить скрипт в автозагрузку, просто впишите имя скрипта в файл /etc/rc.local и удалите, если хоте убрать его из автозагрузки.

Первый способ сложнее, но предпочтительнее так как можно выбирать в каком режиме загрузки выполнять скрипт и в каком порядке, иногда это важно.

адрес ДНС-сервера ( там же шлюз, маска подсети, DHCP) Windows XP:

подключаешься к инету, кликаешь на подключение>>поддержка>>подробности

Windows 7:

Подключаешься к нету, кликнеш на подключение – свойства – сведения…

Неопознанная сеть почему

1. Переустановить драйвера на сетевую карту.

2. Пересоздать подключение

3. в центре управления сетями и общим доступом, должна быть неопознанная сеть и ваша сеть, при этом неопознанная сеть отключена, если так тогда попробуйте подключите эту сеть.

4. провайдер удалил приложение - ключик через которое было подключение к инету сменил ip-адрес и подключил на прямую а всё потому что новая сборка ПК не дружила с этим приложением оно воспринималось как опасная угроза для системы , простыми словами НЕСОВМЕСТИМОСТЬ .

5.  Сетевой карте назначается IP-адрес из сети 169.254.x.x (называется адресом APIPA) в случае, если в настройках подключения по локальной сети этой сетевой карты указано "Получать IP-адрес автоматически", а DHCP-сервер (задача которого выдавать подобные адреса) в сети не обнаружен.

6. DHCP отключен, поэтому комп не получает IP автоматически (????)

7. Какое-либо приложение блокирует доступ в нет

8. После установки программ Адобе надо убрать с автозагрузки бонжур. отключить и удалить bonjour (источник).

Итак: Запустить командную оболочку с правами админа. Перейти в каталог c:\program files\bonjour Выполнить "mDNSResponder -remove" - это удалит сервис бонжур. Переименовать mdnsnsp.dll во что-то иное. Перезагрузиться. Удалить каталог :\program files\bonjour. Выполнить "netsh winsock reset" для сброса настроек winsock Перезагрузиться"

9. Открываем ПУСК -> все программы -> стандартные -> выполнить -> вписываем команду regedit жмем "ОК" (откроется реестр Windows) -> выбираем HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Run -> в правом окошке находим запись "Adobe ARM", щелкаем по ней правой клавишей мышки и выбираем "удалить". Перезагружаемся.

PING используется для проверки TCP/IP связи с другим хостом и дает информацию о времени, потребовавшемуся тестирующему пакету данных, чтобы достигнуть хоста и вернуться обратно.

Основное применение следующее:

C:>ping <IP адрес или имя хоста>

Pinging 160.82.52.11 with 32 bytes of data:

Reply from 160.82.52.11: bytes=32 time=10ms TTL=252  Reply from 160.82.52.11: bytes=32 time<10ms TTL=252  Reply from 160.82.52.11: bytes=32 time<10ms TTL=252  Reply from 160.82.52.11: bytes=32 time<10ms TTL=252

Из чего видно, что 32 байта посылалось хосту 160.82.52.11 и полученное время ответа - 10 и менее миллисекунд, что говорит о хорошей связи.

PING имеет несколько опциональных параметров для достижения определенных целей (то есть ключи).

ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL] [-v TOS] [-r count] [-s count] [[-j host-list] | [-k host-list]] [-w timeout] destination-list

-t	Пинговать указанный хост до прерывания.
-a	Разрешать адреса в имена хостов.
-n count	Число посылаемых эхо-запросов.
-l size	Размер буфера посылки.
-f	Установит в пакете флаг "Не Фрагментировать".
-i TTL	Время жизни.
-v TOS	Тип Сервиса.
-r count	Подсчитывать шлюзы для контроля числа переходов.
-s count	Метка времени для счета переходов.
-j host-list	Loose source route along host-list.
-k host-list	Strict source route along host-list.
-w timeout	Таймаут ожидания каждого ответа (в миллисекундах).

ping (пробел) url ресурса с которым проверяем соединения (пробел)-t и жмем Enter. Скобки вводить не нужно. Адрес ресурса вводим без http.

traceroute — это служебная компьютерная программа, предназначенная для определения маршрутов следования данных в сетях TCP/IP. Traceroute основана на протоколе ICMP. Программа traceroute выполняет отправку данных указанному узлу сети, при этом отображая сведения о всех промежуточных маршрутизаторах, через которые прошли данные на пути к целевому узлу. В случае проблем при доставке данных до какого-либо узла программа позволяет определить, на каком именно участке сети возникли неполадки. traceroute входит в поставку большинства современных сетевых операционных систем. В системах Microsoft Windows эта программа носит название tracert, а в системах GNU/Linux — traceroute.

Трассировка IP адреса показывает, через какие узлы проходят пакеты по сети на пути от одного IP адреса к другому. Вы можете выполнить трассировку от сервера, на котором находится данный сайт, до заданного вами IP адреса. По умолчанию, вы можете оценить, какой путь проходят пакеты от сервера, на котором расположен этот сайт, до вашего компьютера.  В командной строке (пуск-в поле найти программы ввести cmd) ввести tracert mail.ru и нажать enter.

Microsoft Windows Netsh — это утилита командной строки.

С помощью Netsh вы можете просматривать или изменять конфигурацию сети на ваших локальных или удаленных машинах.

Вы можете вручную запускать команды Netsh или создавать файлы сценариев для автоматизации процесса. Эти команды вы можете запускать не только на своих локальных машинах, но и на удаленных компьютерах по сети.

Netsh также предоставляет функцию работы со сценариями, которая позволяет вам запускать группу команд в режиме очередности на определенном компьютере. Благодаря netsh вы можете сохранять сценарии конфигурации в текстовые файлы для архивации, или в целях настройки других машин.
