1.3. Положительные направления токов и напряжений
Согласно электронной теории электропроводности валентные электроны в металлах легко отделяются от атомов, которые становятся положительными ионами. Ионы образуют в твердом теле кристаллическую решетку с пространственной периодичностью. Свободные электроны хаотически движутся в пространстве решетки между атомами (тепловое движение), сталкиваясь с ними.
Под действием продольного электрического
поля напряженностью
,
создаваемого в проводнике длиной l
источником электрической энергии,
свободные электроны приобретают
добавочную скорость (дрейфовую скорость)
и дополнительно перемещаются в одном
направлении (вдоль проводника на
рис. 1.4).
В общем случае постоянный ток в проводящей среде представляет собой упорядоченное движение положительных и отрицательных зарядов под действием электрического поля, например в электролитах и газах движутся навстречу друг другу ионы с положительными и отрицательными зарядами. Так как направления движения положительных и отрицательных зарядов противоположны, то необходимо договориться о том, движение каких зарядов следует считать направлением тока. Принято считать направлением тока I направление движения положительных зарядов, т. е. направление, обратное направлению движения электронов в проводнике под действием электрического поля (рис. 1.4). Это направление показано стрелкой.
Постоянный ток
,
где t – время равномерного перемещения
суммарного заряда |Q| через поперечное
сечение рассматриваемого участка
цепи.
Основная единица тока в международной системе единиц (СИ) – ампер (А)*, заряда – кулон (Кл).
Напряжением называется скалярная величина, равная линейному интегралу напряженности электрического поля. Разность потенциалов – напряжение в безвихревом электрическом поле, в котором напряжение не зависит от пути интегрирования. (Электрическое поле цепи постоянного тока – безвихревое.) Она вычисляется вдоль любых участков цепи, не содержащих ЭДС источников.
Постоянное напряжение для участка проводника (рис. 1.4)
__________
При постоянном токе 1 А в двух параллельных прямолинейных проводниках бесконечной длины и ничтожно малой площади поперечного кругового сечения, расположенных на расстоянии 1 м один от другого в вакууме, сила их взаимодействия равна 210–7 Н/м (ньютон на метр.)

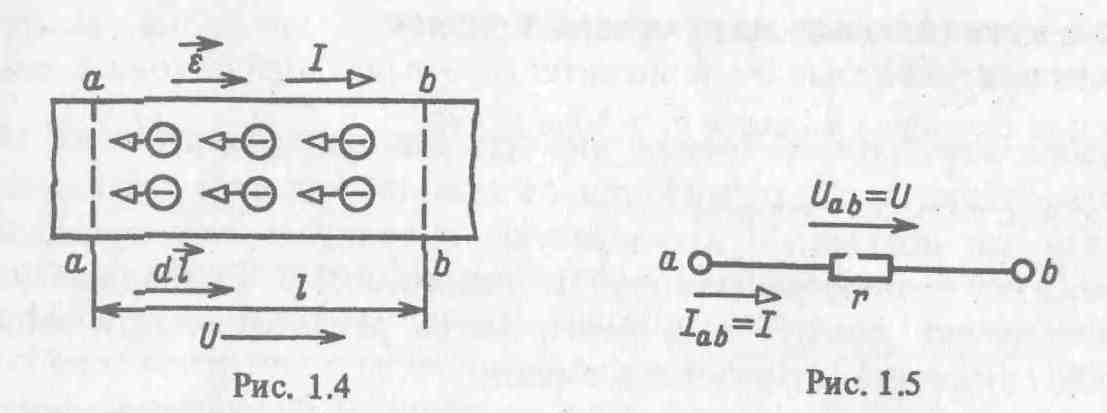

Рис. 1.4 Рис. 1.5
или
где
– сила, которая действовала бы на
положительный заряд q
в однородном постоянном электрическом
поле с напряженностью
;
– работа электрического поля при
перемещении положительного заряда
вдоль участка проводника;
и
– потенциалы однородного постоянного
электрического поля в поперечных
сечениях а и b участка проводника.
Основная единица напряжения в системе СИ - вольт (В), напряженности электрического поля – вольт на метр (В/м).
При расчете цепи действительные направления токов в ее элементах в общем случае заранее не известны. Поэтому необходимо предварительно выбрать условные положительные или, короче, положительные направления токов во всех элементах цепи.
Положительное направление тока в элементе (с сопротивлением r на рис. 1.5) или в ветви выбирается произвольно и указывается стрелкой. Если при выбранных положительных направлениях токов в результате расчета режима работы цепи ток в данном элементе получится положительным, т. е. имеет положительное значение, то действительное направление тока совпадает с выбранным положительным. В противном случае действительное направление противоположно выбранному положительному.
Положительное направление напряжения на элементе схемы цепи (рис. 1.5) также может быть выбрано произвольно и указывается стрелкой, но для участков цепи, не содержащих источников энергии, рекомендуется выбирать его совпадающим с положительным направлением тока, как на рис. 1.5.
Если выводы элемента обозначены (например, а и b на рис. 1.5) и стрелка направлена от вывода а к выводу b, то положительное направление означает, что определяется напряжение
.
Аналогичное обозначение можно принять
и для тока. Например, обозначение
,
указывает положительное направление
тока в элементе цепи или схемы от
вывода а к выводу b.
