12.20 Освещение электровоза
Принципиальная схема освещения электровоза изображена на схеме ЭП2К.70.90.002 Э3. На электровозе электрическое освещение – постоянного тока, 110 В.
В кабинах машиниста установлено по 2 светильника с регулировкой освещенности реостатами. Освещенность пультов также регулируется реостатами.
В машинном помещении, кроме основного освещения, имеется дополнительное освещение.
13. Расположение электрооборудования на электровозе
Размещение электрооборудования показано на рисунках 13.1- 13.10.
1.Блок индикации локомотивный помощника БИЛ-В-ПОМ А32 –А49 (А32 – А54)
2.Переключатель S5 “Стеклоочиститель”
3.Тумблер S35 “Освещение пульта помощника”
4. Тумблер S36 “Освещение пульта помощника. Тускло - ярко”
5.Светильник ЛМ-80У3 “Освещение пульта помощника”
6. Тумблер S29 “Напряжение цепей управления и электропневматического тормоза”
7.Вольтметр РV5 “Напряжение цепей управления”
8.Амперметр РА5 “Ток линии ЭПТ”
9.Выключатель SА7 “Отопление поезда”
10.Кнопка SВ7 “Аварийное отключение БВ”
11.Пульт машиниста САУТ А37 – А6
12.Ключ SQ4 “Аварийный останов электровоза”
13.Блок ТСКБМ-И
14.Тумблер S40 “ТСКБМ – тускло-ярко”
15.Модуль дисплейный
16.Блок индикации локомотивный БИЛ-У
17.Светодиодная линейка ЕL4 “Освещение расписания”
18.Блок ввода локомотивный БВЛ А32 – А47 (А32 – А52)
19.Манометр двухстрелочный
Желтая стрелка “Давление в магистрали”
Красная стрелка “Давление в уравнительном резервуаре”
20.Манометр двухстрелочный
Желтая стрелка “Давление в главных резервуарах”
Красная стрелка “Давление в тормозных цилиндрах”
21.Индикатор НL3 “Торможение”
22.Индикатор НL2 “Перекрыша”
23.Индикатор НL1 “Отпуск”
24.Подножка машиниста
25.Выключатель педальный SВ14
26.Переключатель SА4 “Стеклоочиститель”
27.Кнопка SВ8 “Компрессор”
28.Кнопка SВ16 “Омыв стекол”
Рисунок 13.3 -Пульт управления (Лист 2 из 4)
29.Выключатель SА14 “Тормоз электропневматический”
30.Выключатель SА6 “Тормоз электрический”
31.Выключатель SА17 “Освещение манометров”
32.Выключатель SА18 “Освещение расписания”
33.Выключатель SА16 “Прожектор тускло”
34.Выключатель SА15 “Прожектор ярко”
35.Выключатель SА21 “Освещение кабины”

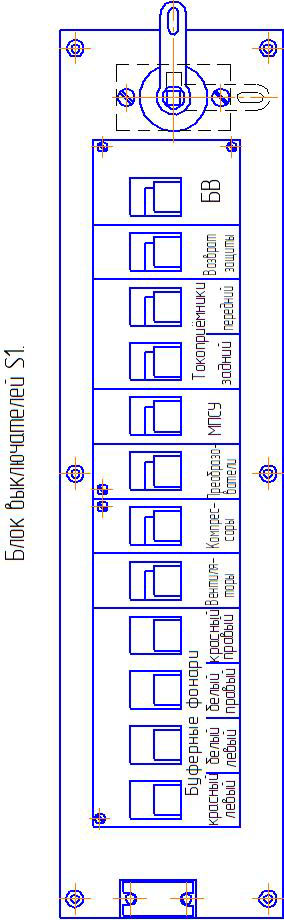

36.Блок выключателей S1 (см.Рис.3 Лист4)
37.Резистор Rc8 “Освещение манометров”
38.Резистор Rc “Освещение расписания”
39.Тумблер S10 “Набор – сброс позиций. Ручной - автоматический”
40.Тумблер S22 “Песок автоматически”
41.Тумблер S31 “САУТ - АЛС”
42. Тумблер S39 “Гребнесмазыватель”
43.Тумблер S23 “ТСКБМ”
44.Блок регистрации БР-У А32 – А50 (А32 – А48)
45.Блок ТСКБМ-К-50 А33-А1(А34-А1)
46.Кабель VSB накопителя
47.Кнопка А32 – А5 (А32 – А37) “Тревога”
48.Подножка помощника машиниста
49.Кнопка SВ12 “Свисток”
50.Кнопка SВ10 “Тифон”
51.Тумблер S32 “Радиостанция”
52.Контроллер машиниста SМ1
53.Кнопка SВ15 “Вызов помощника”
54.Кнопка SВ19 “Отпуск тормоза”
55.Рукоятка бдительности РБ А32 – А1 (А32 – А33)
56.Кнопка “А32-А4(А32-А36) ” Тревога “
57.Кнопка SВ9 “Тифон”
58.Кнопка SВ11 “Свисток”
59.Кнопка SВ13 “Песок”
60.Пульт управления радиостанции ПУ-ЛП А35 – А5 (А35 – А16)
61.Микротелефон радиостанции А35 – А7 (А35 – А17)
Рисунок13.3 -Пульт управления (Лист 3 из 4)
Рисунок 13.4 -Блок аппаратов управления БАУ (Лист 1 из 7)
Рисунок 13.4 -Блок аппаратов БАУ. Разрез А-А (Лист 2 из 7)
Рисунок 13.4 -Блок аппаратов управления БАУ. Элемент Б (Лист 3 из 7)
Рисунок 13.4 -Блок аппаратов управления БАУ. Элемент В (Лист 4 из 7)
Выключатель SF41 “САУТ”
Выключатель SF39 “ТСКБМ”
Выключатель SF38 “Питание КЛУББ ТСКБМ”
Тумблер S5 “Отключение ТД:5-6”
Тумблер S4 “Отключение ТД:4”
Тумблер S3 “Отключение ТД:3”
Тумблер S2 “Отключение ТД:1-2”
Тумблер S12 “ЭПК”
Выключатель SF47 “Питание розеток”
Выключатель SF43 “Освещение ВВК”
Выключатель SF45 “Дежурное освещение машинного помещения”
Выключатель SF44 “Освещение машинного помещения”
Выключатель SF48 “Прожектор”
Выключатель SF42 “Буферные фонари”
Выключатель SF33 “Источник питания 24В”
Выключатель SF34 “Цепи пульта 24В”
Выключатель SF35 “Стеклоочистители 24В”
Выключатель SF82 “Быстродействующий выключатель. Цепи управления”
Выключатель SF80 “ Быстродействующий выключатель. Блок быстрого отключения”
Тумблер S6 “БПТР:R6”
Тумблер S7 “ БПТР:R7”
Тумблер S8 “ БПТР:R8”
Тумблер S9 “ БПТР:R9”
Тумблер S46 “Работа БВ без быстрого отключения”
Кнопка SВ5 “Тест преобразователя 2”
Кнопка SВ4 “Тест преобразователя 1”
Выключатель SF2 “ПСН2”
Выключатель SF1 “ПСН1”
Выключатель SF37 “Питание ЭПТ”
Рисунок 13.4 Блок аппаратов управления БАУ (Лист 5 из 7)
Выключатель SF23 “Контакторы ТД”
Выключатель SF22 “Заземлитель”
Выключатель SF29“Питание ПВИ”
Выключатель SF36 “Пожарная сигнализация”
Выключатель SF40 “Радиостанция”
Тумблер SF18 “Вентилятор 1”
Тумблер S44 “Питание от депо 380В”
Тумблер S45 “Обогрев осушки”
Тумблер S21 “Компрессор токоприемника”
Выключатель SF20“Дисплейный модуль”
Выключатель SF21“Цепи диагностики”
Выключатель SF13“Аппараты защиты”
Выключатель SF12“Токоприемники”
Выключатель SF11“Компрессор токоприемника”
Выключатель SF14“МПСУ (питание)”
Выключатель SF15“МПСУ (МПК1)”
Выключатель SF16“МПСУ (МПК2)”
Выключатель SF17“Контроллер (МПК1)”
Выключатель SF18“Контроллер (МПК2)”
Тумблер S19 “Вентилятор 2”
Тумблер S11 “МПК1/МПК2”
Тумблер S33 “Вкл. САУТ”
Тумблер S41 “Проверка цепей управления”
Выключатель SF28“Отопление поезда”
Выключатель SF27“Вспомогательные цепи”
Выключатель SF26“Вентиляторы”
Выключатель SF25“Компрессоры”
Выключатель SF24“Шкаф питания 110В”
58. Контактор КМ126
59.Контактор КМ125
Рисунок 13.4 -Блок аппаратов управления БАУ (Лист 6 из 7)
60. Контактор КМ129
61. Контактор КМ128
62. Контактор КМ131
63. Реле К31
64. Реле К33
65. Реле К32
66. Реле К38
67. Реле К34
68. Реле К36
69. Реле К37
70. Реле К35
71. Панель диодов U16
72. Панель с диодами U19
73. Панель с резисторами R31
74. Разъем Х1
75. Разъем Х2
76. Разъем Х3
77. Разъем Х4
78. Разъем Х5
79. Разъем Х6
80. Разъем Х7
81.Клемник ХТ1
82. Клемник ХТ2
83. Клемник ХТ3
84. Клемник ХТ4
85. Клемник ХТ5
86. Клемник ХТ6
87. Клемник ХТ7
88. Клемник ХТ8
89. Клемник ХТ9
90. Клемник ХТ10
Рисунок 13.4 -Блок аппаратов управления БАУ (Лист 7 из 7)
Рисунок 13.5 -Блок вспомогательных аппаратов БВА1 (Лист 1 из 4)
Рисунок 13.5 -Блок вспомогательных аппаратов БВА1 (Лист 2 из 4)
Выключатель SF9 “Кондиционер”
Выключатель SF56 “Электрокалорифер кабины № 1. Нагреватель”
Выключатель SF55 “Электрокалорифер кабины № 1. Электродвигатель”
Выключатель SF52 “Обогрев ПВИ”
Панели с резисторами “Rc1-1, Rc1-2”
Выключатель SF63 “Калорифер”
Выключатель SF62 “Электроплитка”, “Холодильник”
Выключатель SF60 “Обогрев стекол”
Выключатель SF59 “Печи”
Выключатель SF51 “Обогрев МПСУ”
Выключатель SF58 “Датчики температуры”
Выключатель SF57 “Розетки”
Разъем Х17
Разъем Х16
Разъем Х15
Разъем Х14
Разъем Х13
Разъем Х12
Клеммник ХТ19
Клеммник ХТ13
Пускатель КМ118
Пускатель КМ117
Панель с реле: “Реле К1…К18; разъемы Х18…Х21; клеммник ХТ20”
Датчик-реле температурный электронный SКЗ
Контактор КМ120
Реле промежуточное К41
Контактор КМ119
Реле времени КТ1
Рисунок 13.5 -Блок вспомогательных аппаратов БВА1 (Лист 3 из 4)
29-Панель U17 c диодами VD1…VD4
30.Реле промежуточное К53
31.Клеммник ХТ11
32.Клеммник ХТ16
33.Клеммник ХТ12
34.Клеммник ХТ17
35.Клеммник ХТ14
36.Клеммник ХТ18
37.Клеммник ХТ15
Рисунок 13.5 - Блок вспомогательных аппаратов БВА1 (Лист 4 из 4)
1.Выключатель кнопочный SВ18
2.Выключатель кнопочный SВ17
3.Вольтметр РV4
4.Переключатель SА1
5.Тумблер S30
6.Переключатель SА9
7.Переключатель SА8
8.Розетка ХS2
9.Переключатель SА2
10.Переключатель SА10
11.Панель U18 с диодами VD1…VD10 и клеммниками ХТ1, ХТ2, ХТ3
12.Реле К50
13.Реле К51
14.Клеммник ХТ21
15. Клеммник ХТ22
16. Клеммник ХТ23
17. Клеммник ХТ24
18. Клеммник ХТ25
19. Клеммник ХТ26
20. Клеммник ХТ27
21. Клеммник ХТ28
22.Разъем Х23
23. Разъем Х24
24. Разъем Х25
25. Разъем Х26
26. Разъем Х27
27. Разъем Х28
28. Разъем Х29
29. Разъем Х30
Рисунок 13.6 -Блок вспомогательных аппаратов БВА2 (Лист 3 из 3)
1.Выключатель SF65
2.Выключатель SF10
3Контактор вакуумный, реверсивный КМ101
4.Выключатель SF7
5.Выключатель SF3
6.Выключатель SF5
7.Выключатель SF4
8.Контактор вакуумный, реверсивный КМ105
9.Контактор вакуумный КМ103
10.Клеммник ХТ34
11.Разъем Х33
12.Клеммник ХТ29
13. Клеммник ХТ30
14.Клеммник ХТ31
15.Клеммник ХТ32
16. Контактор вакуумный КМ104
Рисунок 13.7 -Блок вспомогательных аппаратов БВА3 (Лист 2 из 2)
Рисунок 13.8 -Блок вспомогательных аппаратов БВА4 (Лист 1 из 3)
Рисунок 13.8 -Блок вспомогательных аппаратов БВА4 (Лист 2 из 3)
1.Выключатель SF67 “Нагрев воды в санузле-Питание 220В”
2. Выключатель SF68“Нагрев воды в санузле-Управление”
3. Выключатель SF72 “380 от депо”
4.Тумблер S47 “Включение ЭПТ при движении резервом”
5.Реле электротеловое токовое КК1
6.Контактор вакуумный реверсивный КМ107.
7.Реле электротепловое токовое КК3.
8.Контактор вакуумный реверсивный КМ90.
9.Пускатель КМ108.
10.Пускатель КМ109.
11.Выключатель SF6.
12. Выключатель SF8.
13.Пускатель КМ112.
14.Пускатель КМ113.
15.Клеммник ХТ35.
16.Пускатель КМ130.
17.Клеммник ХТ36.
18.Клеммник ХТ37.
19.Контактор КМ116.
20.Реле К24.
21.Контактор вакуумный реверсивный КМ111.
22.Реле электротепловое токовое КК2.
23.Разъем Х35.
24.Клеммник ХТ40.
25.Клеммник ХТ39.
26.Клеммник ХТ38.
Рисунок 13.8 -Блок вспомогательных аппаратов БВА4 (Лист 3 из 3)
1.Выключатель SF70 “Электрокалорифер-Электродвигатель”
2.Выключатель SF71 “Электрокалорифер-Нагреватель”
3.Пускатель КМ122.
4.Пускатель КМ121.
5.Панель с реле “К19”, “К20”, “К21”, “К22”.
6.Контактор КМ124.
7.Контактор КМ123.
8.Реле времени КТ2.
9.Разъем Х38.
10.Клеммник ХТ46.
11. Клеммник ХТ47.
12. Клеммник ХТ48.
13. Клеммник ХТ49
Рисунок 13.9 -Блок вспомогательных аппаратов БВА5 (Лист 2 из 2)
Рисунок 13.10 -Щиток управления (Лист 1 из 2)
1.Выключатель кнопочный SВ20 “Свисток”
2.Выключатель кнопочный SВ21 “Маневр”
3.Пульт управления кондиционером А11-А3
4.Тумблер S27 “Электрокалорифер-электронагреватель”
5. Тумблер S26 “Электрокалорифер-вентиляция”
6. Тумблер S25 “Обогрев зеркал”
7. Тумблер S24 “Обогрев стекол”
8.Выключатель SF46 “Освещение подкузовное”
9. Тумблер S38 “Освещение резервное”
10.Резистор Rс7 “Освещение кабины”
11. Тумблер S37 “Освещение кабины. Тускло-ярко”
12. Выключатель SF74 “Освещение кабины”
13. Тумблер S28 “Печи”
14. Выключатель SF76 “Тепловентиляторы. Помощник”
15.Выключатель SF75 “Тепловентиляторы. Машинист”
16.Выключатель SF73 “Линия ЭПТ 50В”
17.Выключатель кнопочный SВ23 “Ввод в депо”
18.Разъем Х74
19.Разъем Х73
Рисунок 13.10 -Щиток управления (Лист 2 из 2)
