5.1.2.Рама тележки
Рама тележки предназначена для установки опор кузова, передачи нагрузок от опор кузова на буксовое рессорное подвешивание, установки колесно-моторных блоков, рычажной передачи тормоза, гидродемпферов кузовной и буксовой ступени рессорного подвешивания, связей с колесными парами посредством буксовых поводков, возвращающего устройства и ограничителей отклонений, крепления тяг механизма передачи силы тяги.
Техническая характеристика
Длина рамы, мм……………………………………………….. 6865;
Ширина рамы, мм……………………………………………... 2555;
Высота рамы, мм………………………………………………. 1080,5;
Масса рамы, кг………………………………………………….4407.
Рама тележки (рис. 5.3) состоит из двух боковин 1 и 2, соединенных между собой двумя средними балками 3 и 4, передней 5 и задней 6 концевыми балками. Боковины имеют коробчатое сечение и сварены из листовой стали с использованием литых деталей. Средние и концевые балки изготовлены из труб с приваренными к ним литыми кронштейнами для установки кронштейнов подвешивания тяговых электродвигателей, устройства возвращающего, кронштейнов крепления горизонтальных гидроамортизаторов и кронштейном под горизонтальные упоры и кронштейнами тормозных подвесок.
Вертикальные листы боковины 1 и 2 связаны между собой стаканами для крепления вертикальных гидравлических амортизаторов и кронштейнов установки тормозных цилиндров, трубами в местах установки кронштейнов под буксовые демпферы и кронштейнами тормозных подвесок, а также вставками для размещения в них, балансиров рычажной передачи тормоза, проходящих через боковину.

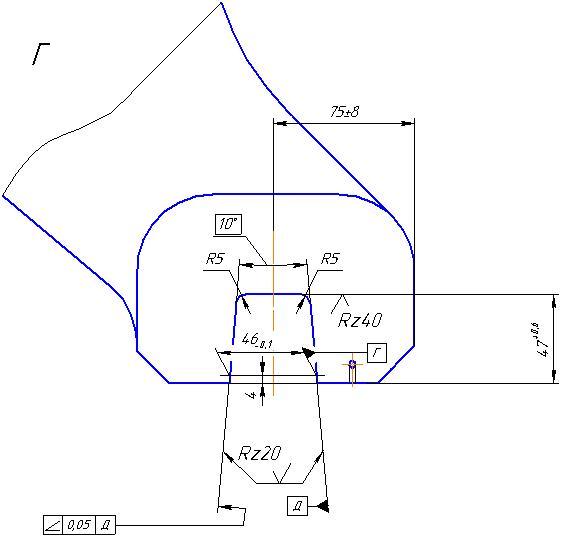

Нижний пояс боковин из листовой стали и литых поводковых скоб. Скобы имеют клиновые пазы для присоединения буксовых поводков. Две скобы каждой боковины имеют платики для установки опор под пружины рессорного подвешивания первой ступени.
На концах боковин приварены литые детали уголок и скоба уголок. Они являются базами для установки концевых балок рамы тележки. Скоба – уголок расположенная с заднего края боковины имеет клиновые пазы для присоединения буксовых поводков, клиновые пазы для присоединения продольных тяг механизма передачи силы тяги и платики для установки опоры под пружины рессорного подвешивания первой ступени.

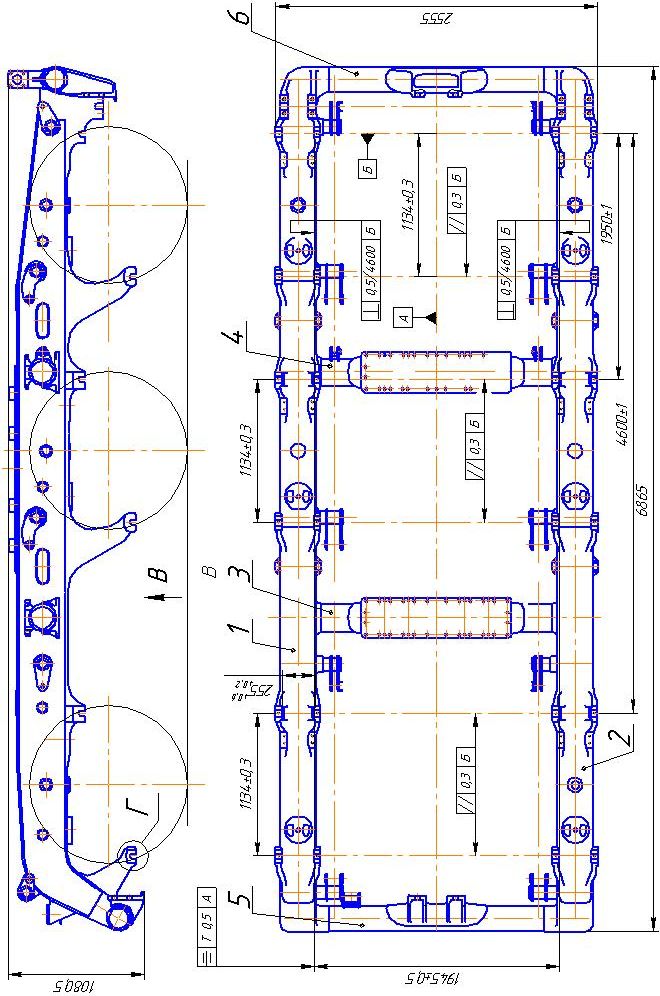

Рисунок 5.3а – Рама тележки
5.1.3. Механизм передачи силы тяги
Механизм передачи силы тяги (рис.5.4) 10расположен в средней части под кузовом электровоза. Механизм создает жесткую связь между кузовом и тележкой в продольном направлении, передавая силы тяги и торможения от тележки к кузову и не препятствует относительным перемещениям кузова и тележки в вертикальном и поперечном направлениях. Относительные угловые перемещения обеспечиваются за счет сферических шарниров расположенных в двух продольных тягах 1 закрепленных с одной стороны в клиновых пазах рамы тележки, а с другой стороны в корпусах 2, а также в одной поперечной тяге 3, установленной между корпусами 2. Полости сферических шарниров 1ШСЛ80У установленных в тягах 1 и 3 при сборке заполняются маслом ТМ-9п ТУ 5364-034-00148843-95 герметизируются уплотнениями 10, которые болтами крепятся к тягам 1 и 3. Корпуса 2 установлены на шкворнях 4 и имеют возможность свободного вращения на подшипниках скольжения, образованных бронзовыми втулками установленными в корпусах 2, вокруг вертикальной оси шкворня. Корпуса 2 имеют клиновые пазы для установки продольных 1 и поперечной 3 тяг. Шкворни 4 закреплены на раме кузова с помощью шпилек 5, втулок 6, шайб 7 и гаек 8 и 9. Корпуса 2 установленные на шкворнях удерживаются шайбами 14, которые крепятся к шкворням 4 болтами 53. Во внутреннюю полость корпуса залито осевое масло марки Л-летом и марки З зимой, поэтому снизу корпус герметизируется крышкой 13, а сверху лабиринтным уплотнением. Масло во внутреннюю полость корпуса 2 заливается через отверстия закрываемые пробками 29,31 или 30. Контроль уровня смазки в эксплуатации осуществляется по отверстиям, закрываемым пробками 30 в лабиринтном кольце 12. Слив масла и водяного конденсата производится через пробку 29.
