8.2.40. Датчик тока дт-009 эт
НАЗНАЧЕНИЕ ИЗДЕЛИЯ.
Датчик тока ДТ-009 ЭТ предназначен для измерения постоянного, пульсирующего и переменного тока в электрических цепях и формирования сигнала, используемого в системе автоматического управления электровозом.

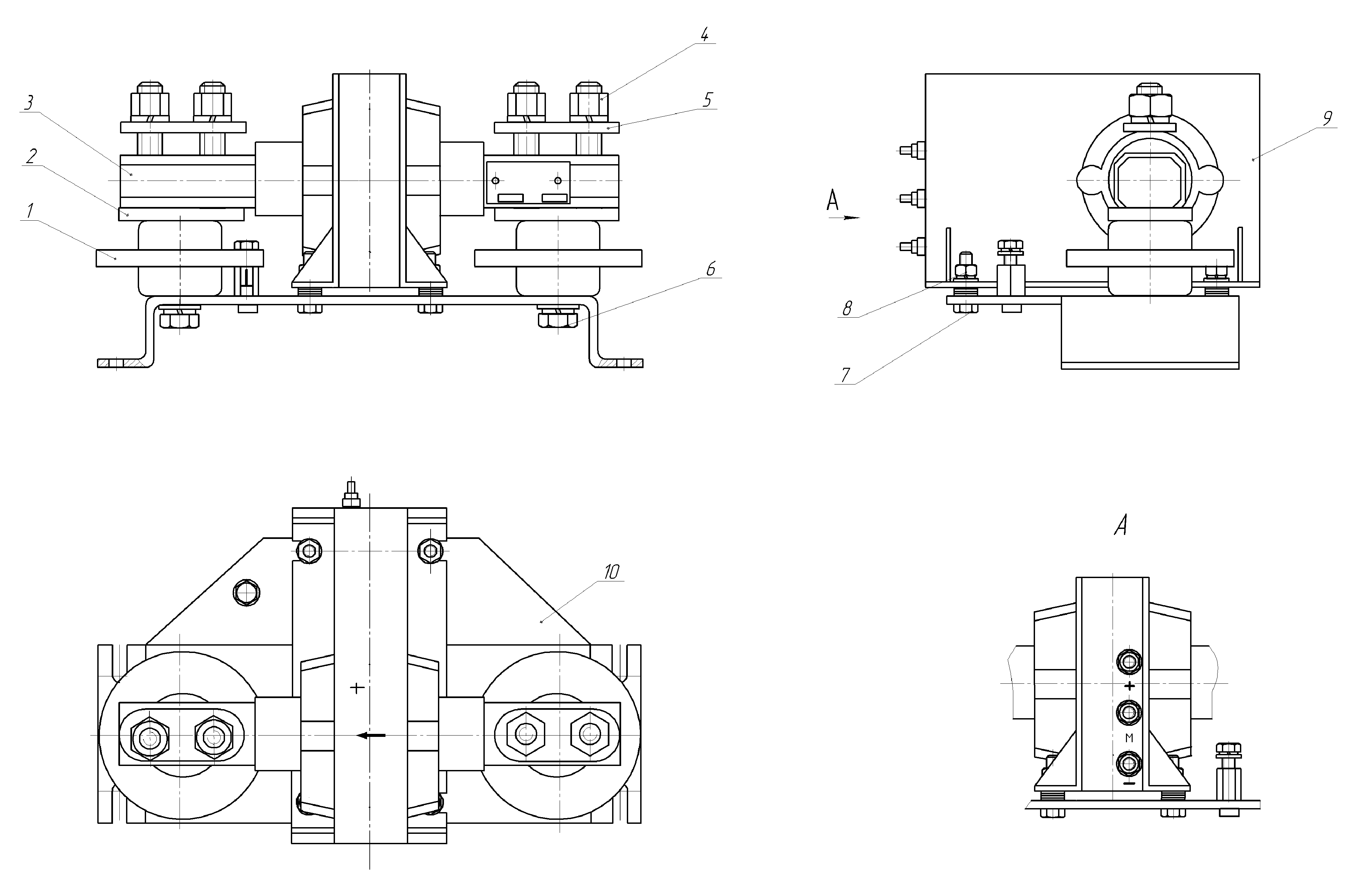

1 - изолятор; 2 - планка; 3 - шина; 9 - датчик тока серии LEM типа LT 1000-S1/SP58; 10 - каркас.
Рис 8.84 - Датчик тока ДТ-009 ЭТ
УСТРОЙСТВО И РАБОТА
Датчик тока ДТ-009 (рис. 8.84 ) состоит из датчика-трансформатора серии LEM поз.9, закрепленного на каркасе поз.10 с помощью изоляторов поз.1, и шины поз.3. Датчик LEM поз.9 имеет три вывода, гальванически развязанных от шины: “плюс”, “минус”, “М”. К выводам “плюс” и “минус” подключают источник постоянного тока напряжением ±24 В. К выводу “М” подключают измерительный резистор, падение напряжения на котором пропорционально измеренному входному току. Датчик LEM работает по принципу компенсации магнитного поля, создаваемого током шины. Ток в измерительном контуре в точности отображает поведение тока шины в выбранном масштабе.
Основные параметры датчика приведены в таблице 1 .
Таблица 1
-
Наименование параметра
Значение
Род тока
пульсирующий
Режим работы
продолжительный
Номинальное напряжение шины, В
3000
Номинальный ток шины, А
1000
Диапазон измеряемого тока, А
от 0 до 1500
Напряжение питания двуполярное, В
от ±15 до ±24
Номинальный аналоговый выходной ток, мА
200
Коэффициент преобразования
1:5000
Погрешность измерения при температуре 25 ºС, %
0,3
Cопротивление нагрузки, Ом
от 20 до 30
Масса, кг, не более
3,5
8.2.41. Панель резисторов пр-89 эт
НАЗНАЧЕНИЕ ИЗДЕЛИЯ.
Панель резисторов ПР-89 ЭТ предназначена для ограничения тока в цепи датчиков напряжения LV-100/SP51, контролирующих напряжение на двух тяговых двигателях.
1 - изоляторы; 3 - изоляционная панель; 47 - резисторы
Рисунок 8.85 . - Панель резисторов ПР-89 ЭТ
УСТРОЙСТВО И РАБОТА ПАНЕЛИ
Панель резисторов (рис. ) конструктивно представляет собой изоляционную панель (поз. 3), выполненную из гетинакса, на которую приклеены резисторы (поз.47) в количестве 20 штук последовательно:
10 штук между выводами 1 и 2,
10 штук между выводами 3 и 4.
Выводы резисторов припаяны к лепесткам (поз.17).
Защищаемая цепь датчиков напряжения подключается к панели через выводы 1, 2, 3, 4
(поз. 7). Панель крепится на 4 изолятора (поз.1).
Панель работает при номинальном напряжении между выводами 1 и 2, 3 и 4 1500 В.
Схема электрическая соединений приведена на рис 8.86 .
R1…R20 – Резистор С5-5В-5-39 кОм ±0,2% ОЖ0.467.505 ТУ
Рисунок 8.86 – Схема электрическая соединений ПР-89 ЭТ.
Основные параметры панели приведены в таблице 1 .
Таблица 1
-
Наименование параметра
Значение
Род тока
постоянный
Режим работы
продолжительный
Рабочее положение
любое
Номинальное напряжение, В
- между выводами 1 и 2, 3 и 4;
- между выводами 1 и 4, 2 и 3;
- между выводами 1,2,3,4 и отверстиями для крепления панели
1500
3000
3000
