8.2.35. Заземлитель зв-10 эт
НАЗНАЧЕНИЕ ИЗДЕЛИЯ.
Заземлитель ЗВ-10 ЭТ предназначен для заземления цепей токоприемника и отопления поезда при разблокировании высоковольтных камер электровоза.
УСТРОЙСТВО И РАБОТА

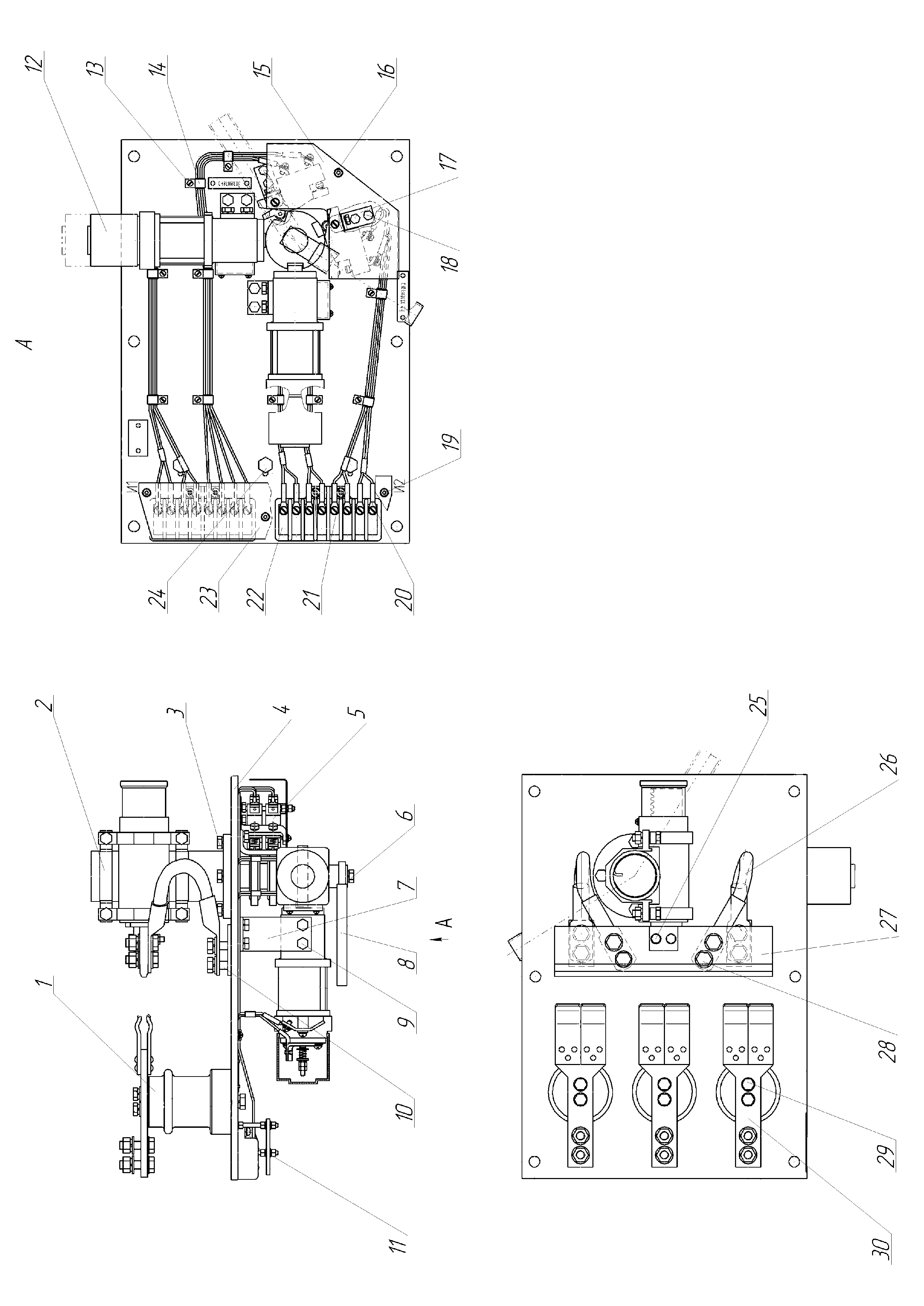

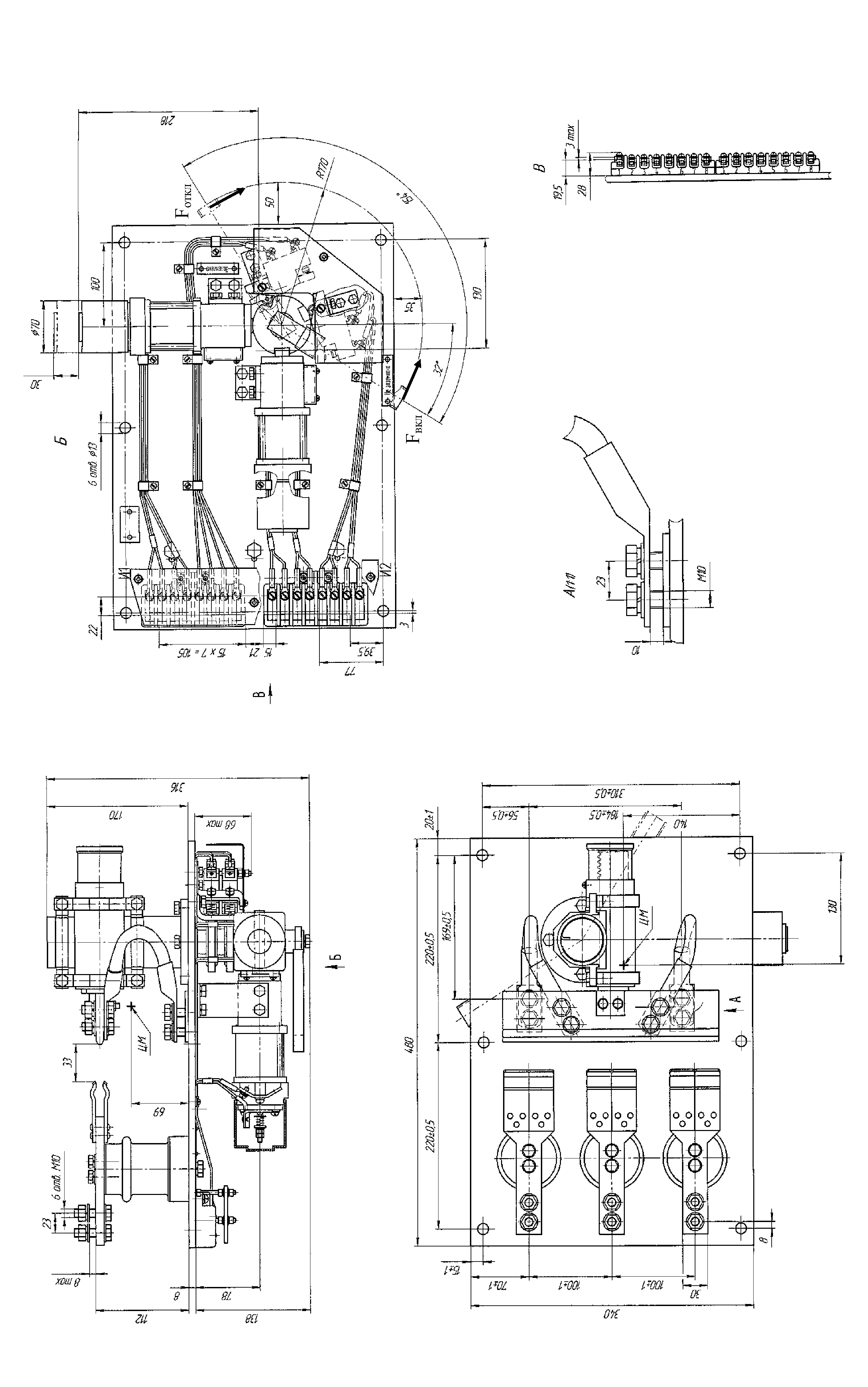

На высоковольтной стороне заземлителя (рис. 8.72 ) размещены нож поз.27, электрически связанный с основанием поз.4 при помощи двух гибких шунтов поз.26, и закрепленные на изоляторах поз.1 три пластины контактные поз.30, которые содержат крепежные элементы для электрической связи с электрическими цепями токоприемника и отопления поезда. Во вспомогательной цепи заземлителя установлены четыре кулачковых контактора КЭ-153 поз.5, в цепи управления – два замка электромагнитных поз.12
Включение заземлителя в положение “заземлено” и отключение в положение “не заземлено” осуществляется рукояткой поз.8, расположенной на низковольтной стороне основания поз.4 и поворачиваемой на угол 154˚. Усилие от рукоятки поз.8 передается на зубчатую рейку, на которой закреплен нож поз.27. Вертикальный вал вращается на
подшипниках, расположенных в цилиндре привода поз.2.
Для фиксированного удержания ножа заземлителя в положениях “заземлено” и “не заземлено” используются замки электромагнитные поз.12. В положении заземлителя “не заземлено” якорь замка поз.12 находится в пазу закрепленной на валу шайбы и перевод заземлителя в положение “заземлено” исключен. При подаче питания на катушку замка якорь втягивается, выходит из паза и перевод заземлителя в положение “заземлено” осуществляется поворотом рукоятки поз.8 на 154º. Аналогично – при обратном переключении.
При отсутствии напряжения на замке электромагнитном поз.12 переключение производится рукояткой поз.8 от блока выключателей.
Заземлитель снабжен вспомогательными контактами, переключение которых происходит посредством установленных на валу привода кулачковых шайб.

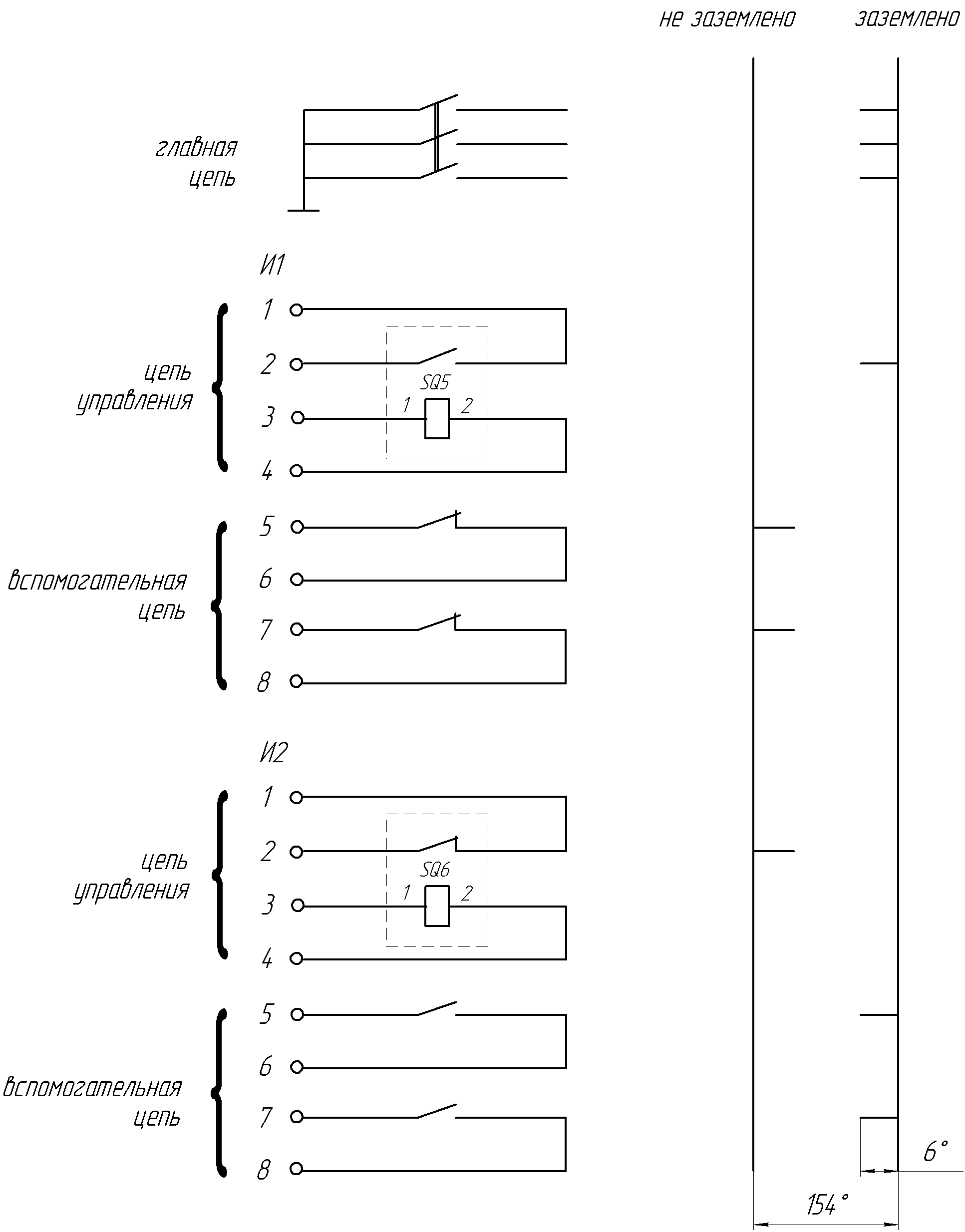

Схема электрическая соединений и диаграмма коммутационных положений заземлителя ЗВ-10 ЭТ приведена на рис. 8.74
И1, И2 – колодки клеммные;
SQ5, SQ6 – замки электромагнитные (SQ5 – якорь замка втянут, контакт разомкнут;
SQ6 – якорь замка выдвинут, контакт замкнут).
Рисунок 8.74 – Схема электрическая соединений и диаграмма коммутационных положений заземлителя ЗВ-10 ЭТ.
Основные параметры заземлителя приведены в таблице 1 .
Таблица 1
-
Наименование параметра
Значение
Режим работы
продолжительный
Главная цепь
Род тока
постоянный
Номинальное напряжение, В
3000
Максимальное рабочее напряжение, В
4000
Номинальное напряжение изоляции, В
3000
Стойкость контактной системы при протекании тока в течение 0,06 c, кА (ампл.)
3х30
Усилие включения и отключения, Н, не более
200
Цепь управления
Род тока
постоянный,
пульсирующий
Номинальное напряжение, В
110
Максимальное напряжение, В
122
Минимальное напряжение, В
77
Номинальный ток, А
2,9
Вспомогательная цепь
Род тока
постоянный,
пульсирующий
Номинальное напряжение, В
110
Максимальное напряжение, В
138
Номинальный ток, А
16
Масса, кг, не более
30
