8.2.34.Переключатель кулачковый пкд-15а-01 эт, пкд-21а-01эт.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ.
ПКД-15А-01ЭТ применяется в качестве тормозного переключателя. ПКД-21А-01ЭТ применяется в качестве реверсивного и тормозного переключателей тяговых двигателей. Тормозной переключатель предназначен для переключения схемы силовых цепей из режима тяги в режим электрического торможения. Реверсивный переключатель предназначен для переключения якорей тяговых двигателей с целью изменения направления движения электровоза.

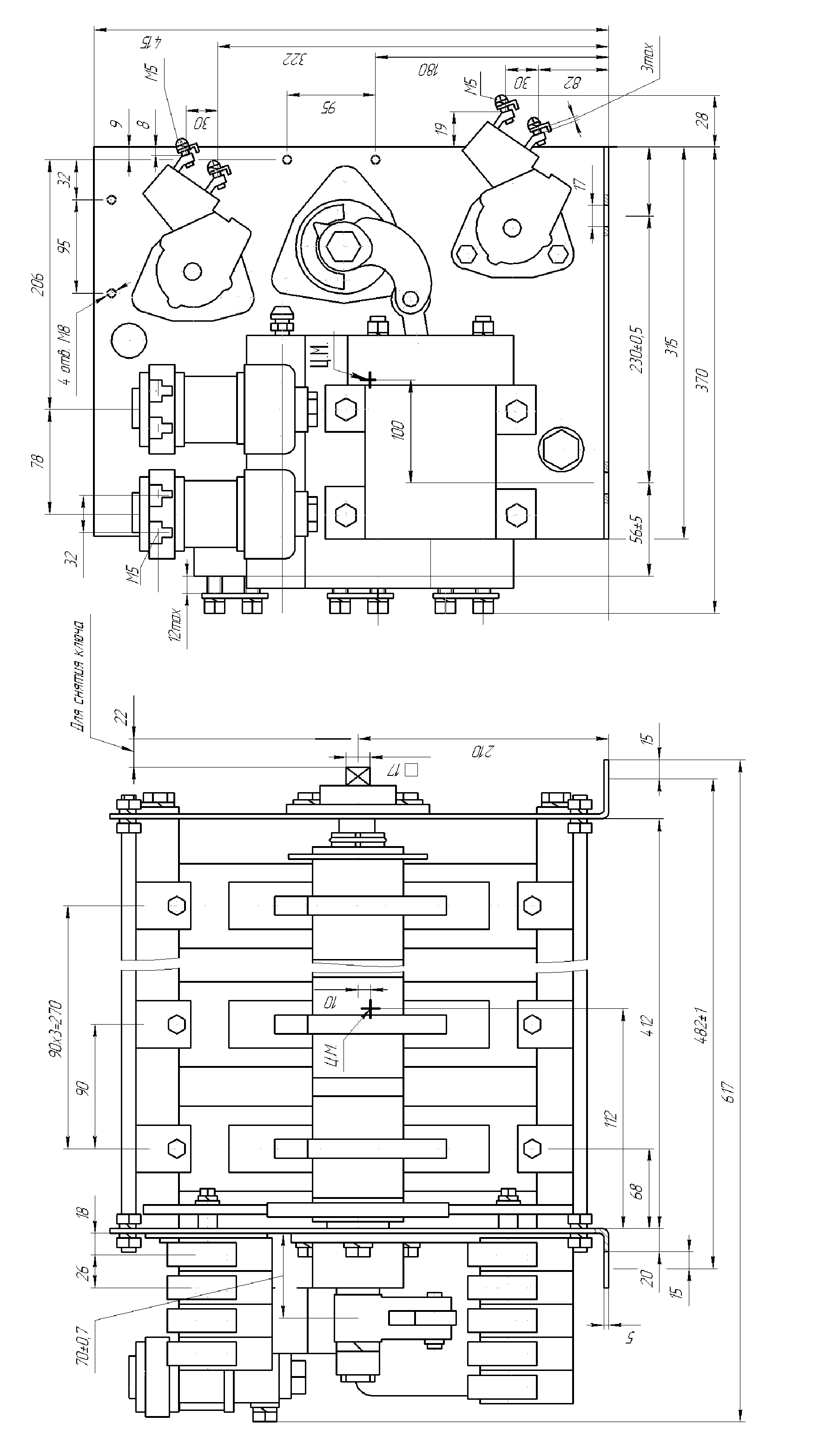

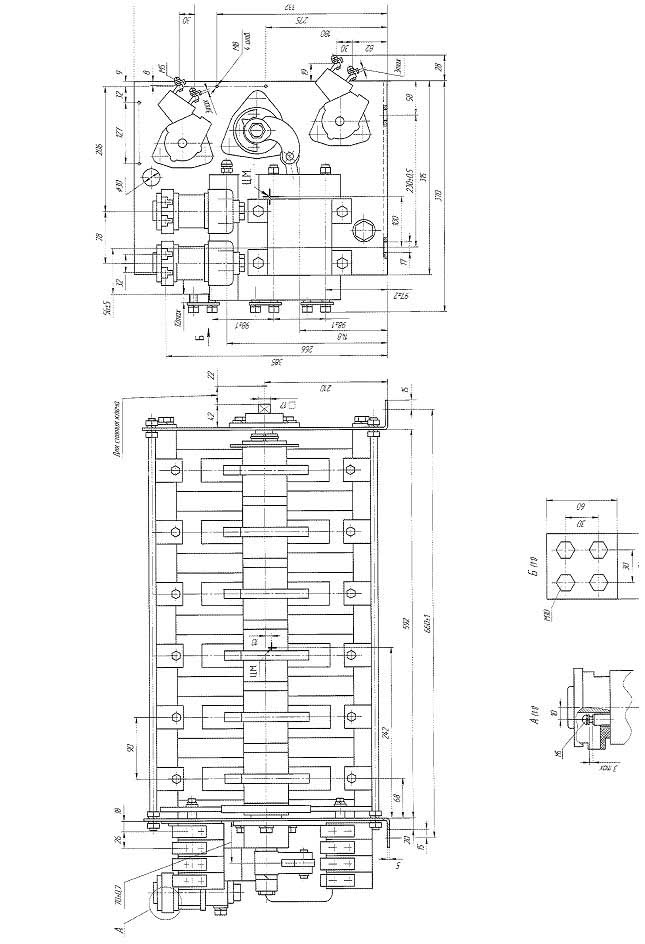

1 - пневматический привод; 2 - кулачковый вал; 3 – блок вспомогательных аппаратов; 4 – кулачковый элемент; 5 боковина
Рисунок8.69 -Общий вид переключателя ПКД – 21А-01 ЭТ.
УСТРОЙСТВО И РАБОТА
Переключатель ПКД (рис.8.69 ) является групповым кулачковым аппаратом, состоящим из кулачковых элементов, кулачкового вала, пневматического привода, двух блоков вспомогательных контактов двух боковин.
Кулачковый элемент имеет блочное исполнение с контактным механизмом на два положения, без дугогашения. Он смонтирован между двумя изоляционными стенками. Контактный механизм состоит из одной пары скользящих не размыкаемых контактов, расположенных в шарнире, и двух пар размыкающих контактов.
Размыкающие контакты выполнены из композиции серебро-окись кадмия, не размыкаемые из композиции серебро графит. Контактное нажатие для каждого из фиксированных положений обеспечивается пружиной.
Пневматический привод состоит из цилиндра с крышками и поршня двустороннего действия, штока закрепленной на нем тягой, установленной на цилиндре распределительной коробки, с размещенными на ней электромагнитными вентилями. Уплотнение штока в крышке и поршня в цилиндре выполнено резиновыми манжетами. Места соединения поршня со штоком, крышек с цилиндром, а так же корпусов вентилей с распределительной коробкой уплотнены специальными резиновыми кольцами. Места соединения распределительной коробки с крышками уплотнены прокладками из паронита. Для смазки поверхности трущихся деталей привода в направляющей крышке поршня расположены смазочные кольца из тонкошерстного войлока.
Блоки вспомогательных контактов состоят из размещенных на пластмассовых корпусах кулачковых контакторов. Внутри этих корпусов размещены кулачковые шайбы с валиками. Валики связаны с кулачковым валом переключателя зубчатой передачей.
При подаче напряжения на обмотку одного из электромагнитных вентилей открывается доступ сжатого воздуха в левую или правую часть цилиндра. Поступательное движение поршня через кривошипно - шатунный механизм преобразуется во вращательное движение кулачкового вала. Вал, вращаясь в подшипниках, установленных в боковинах, кулачковыми шайбами переключает кулачковые элементы. Вращательное движение кулачкового вала через зубчатую передачу передается на кулачковый валик узла вспомогательных контактов. При этом происходит переключение кулачковых контакторов кулачковых элементов.
Основные параметры переключателя приведены в таблице 1.
Таблица 1
-
Наименование параметра
Значение
ПКД-15А-01
ПКД-21А-01
1 Род тока
Переменный,пульсирую-щий
Постоянный
2Максимальное напряжение, В
4 000
3 Номинальное напряжения, В
3 000
4 Номинальное напряжения изоляции, В
3 600
3 000
5 Номинальный ток, А
950
850
6 Пусковой ток в течении 20 мин, А
1200
7 Стойкость контактной системы при протекании тока в течение 0,01с, А
18 000
15 000
8 Раствор контактов, мм
от 22 до 28
9 Провал контактов, мм
от 8 до 16,5
10 Зазор между роликом кулачкового элемента и кулачком кулачкового вала в разомкнутом положении главных контактов, мм, не менее
3
11 Время переключения, с, не более
1
1
12 Масса переключателя, кг
96,5 ± 4,8
75,5 ± 3,8
