8.2.27.Выключатель в4

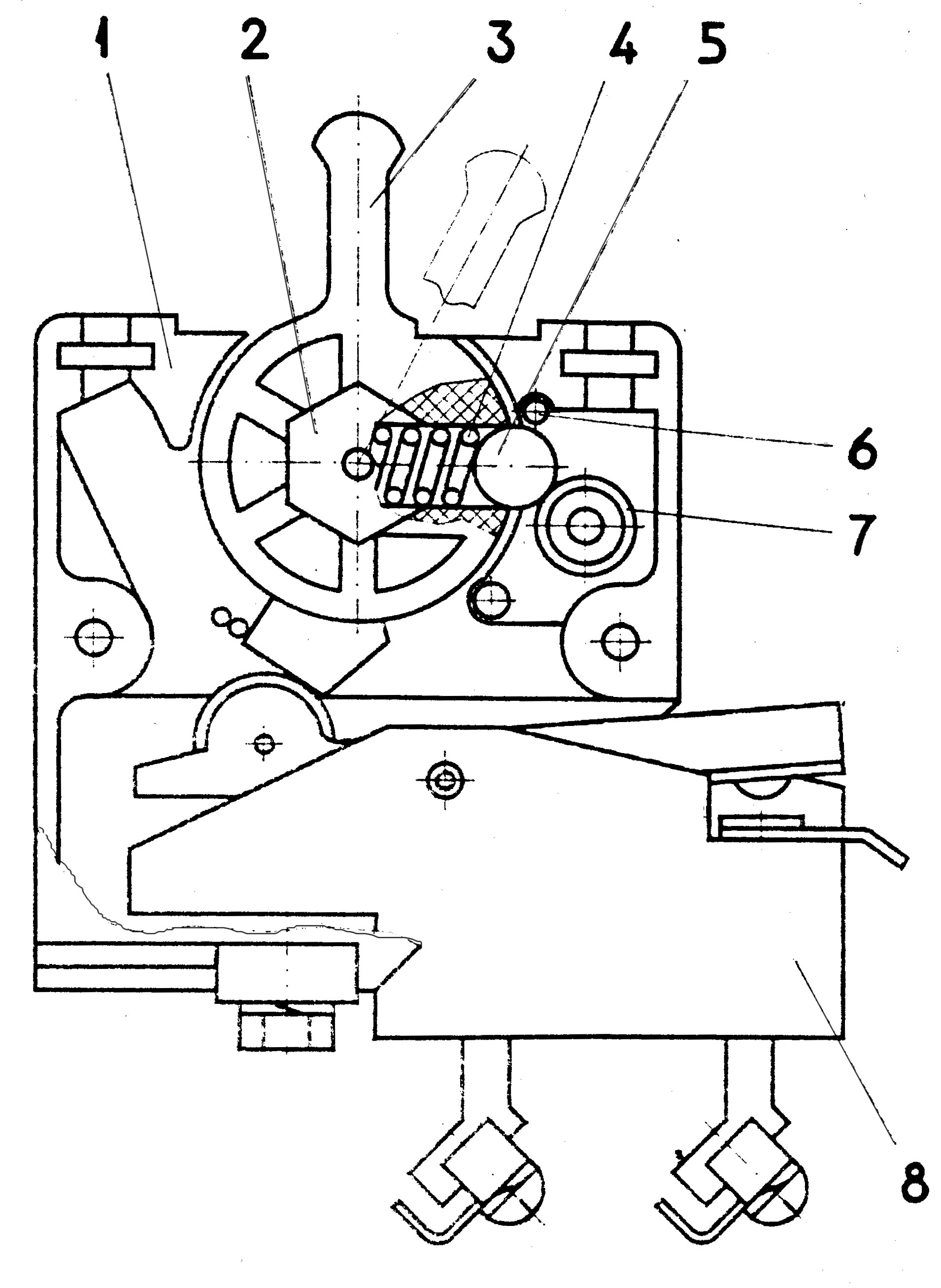

Выключатель В4 предназначен для коммутации цепей управления тепловоза. Выключатель В4 состоит из кулачкового контактора 8 типа КЭ-353 и привода. Привод состоит из двух боковин 1, скрепленных винтами, рукоятки 3, установленной на валике 2, вращающемся совместно с рукояткой, и фиксирующего узла. Фиксирующий узел состоит из шарика 5, пружины 4, упора 6 и подшипника 7. Выключатель имеет два фиксированных положения.
Рисунок 8.57 .Выключатель В4
8.2.28. Переключатель щеточный 23п2н1
Переключатели щеточные типа 23П2Н1 предназначены для коммутации электрических цепей переменного тока частотой до 2000 Гц и постоянного тока до 220 А.
В электрической схеме электровоза используется в качестве переключателя поиска “Земли”.
Конструкция переключателя представляет собой изоляционную плату 1, на которой смонтированы 23 неподвижных клеммы 4.
На валике 2 крепится контактная ( щеточная ) подвижная система.
При перемещении пружинного щеточного контакта 3, последний фиксируется на каждой клемме через 15 °.

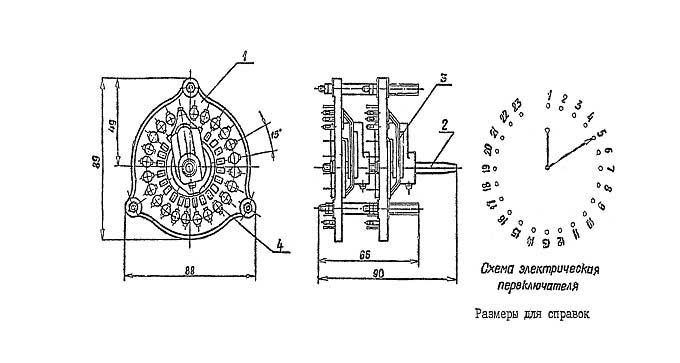

1-изоляционная плата;2-валик;3-щеточный контакт;4-неподвижные клеммы
Рисунок 8.58 – Переключатель щеточный 23П2Н1
Техническая характеристика выключателя приведена в таблице 1
Таблица 1
Наименование |
Значение |
Номинальное напряжение постоянного тока, В Ток, А Масса, кГ |
220 0,5 0,22 |
8.2.29. Трансформатор тсзм
Назначение
Трансформатор предназначен для установки в сетях переменного тока напряжением до 660В ,частотой 50 и 400 Гц

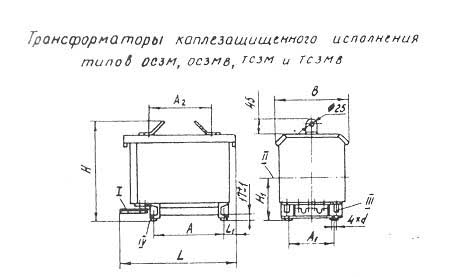

I-скоба для крепления кабеля;II-плоскость Ц.Т;III-2 шпильки для заземления, М10; IV-шайба косая, 4 шт. (устанавливается в случае применения швеллеров с косыми полками)
Рисунок 8.59. Трансформатор ТСЗМ
Устройство и работа
Трансформатор каплезащищенный состоит из следующих основных частей:
магнитопровода с обмотками;
панели с зажимами для присоединения концов обмоток и подводящих кабелей сетей высшего и низшего напряжений;
защитного бака с крышкой ;
нижней рамы.
Магнитопровод трансформатора изготовлен из электротехнической стали.
Обмотки намотаны медным проводом и имеют прямоугольную или цилиндрическую форму.
Обмотки ВН имеют два ответвления на +2,5% и + 5% от номинального напряжения от номинального напряжения .
Трансформатор позволяет путем переключения концов обмоток со “звезды” на “треугольник”и наоборот, получать напряжения:
Со стороны ВН-380 или 220В; 660 или 380В
Со стороны НН-230; или 133В; 208 или 120В
Трансформатор защищен кожухом от попадания на токоведущие части брызг и капель воды.
Кожух трансформатора имеют вентиляционные отверстия для циркуляции воздуха.
В нижних рамах имеются отверстия для крепления трансформатора и две шпильки для заземления
8.2.30.Выключатель в-8 эт
Назначение
Выключатель В-8 предназначен для оперативной коммутации цепей управления электровоза.
Технические характеристики
Номинальное напряжение постоянного (пульсирующего) тока, В 110
Номинальный ток, A 16
Количество контактов 1н.р.
Раствор контактов , мм 3,7+0,9
Провал контактов, мм 2,6+0,9
Масса, кг,не более 0,8

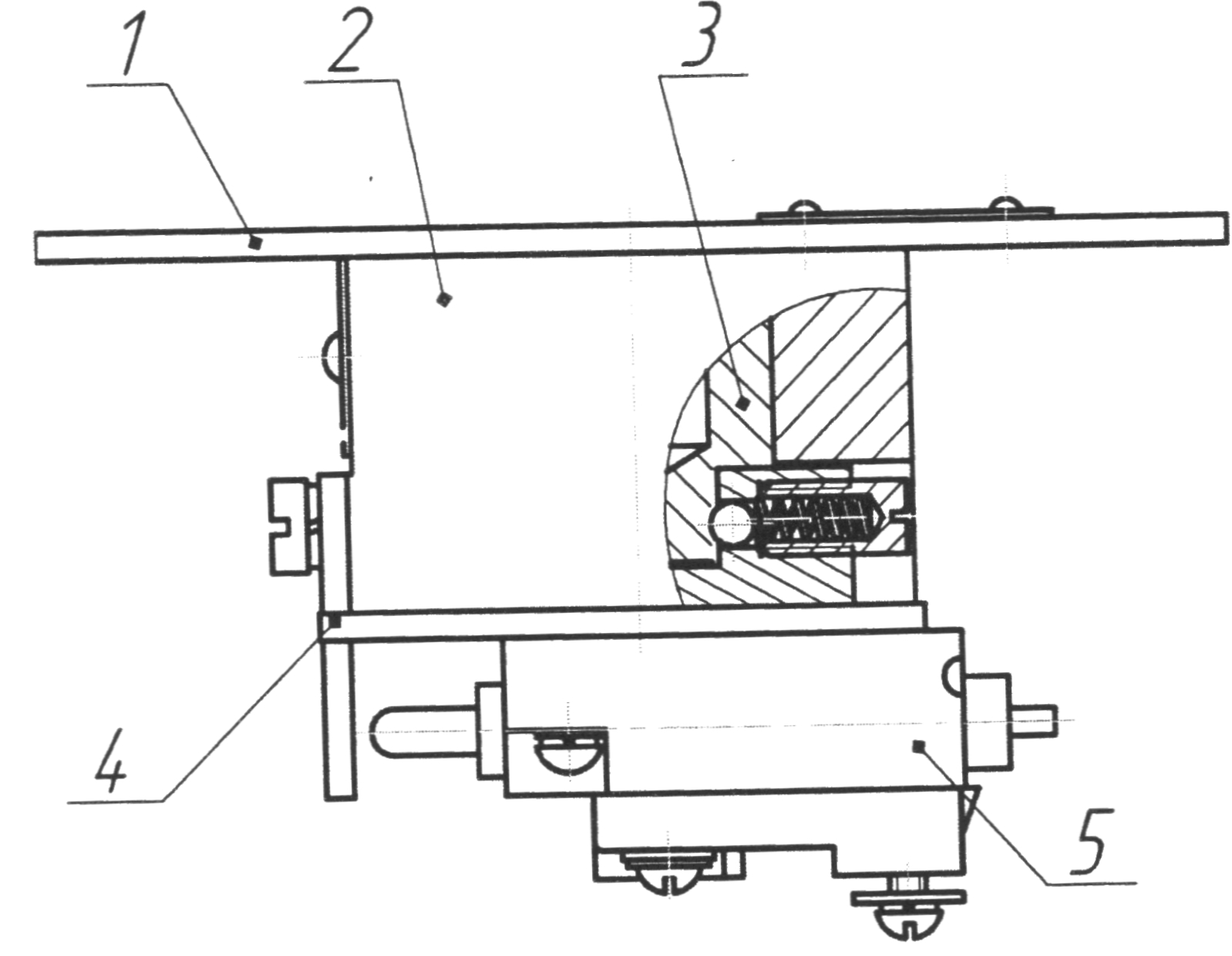

Выключатель состоит из следующих основных узлов в соответствии с рисунком
панель поз.1, корпус поз.2, вал поз.3, панель поз.4, блокировка электрическая низковольтная поз.5

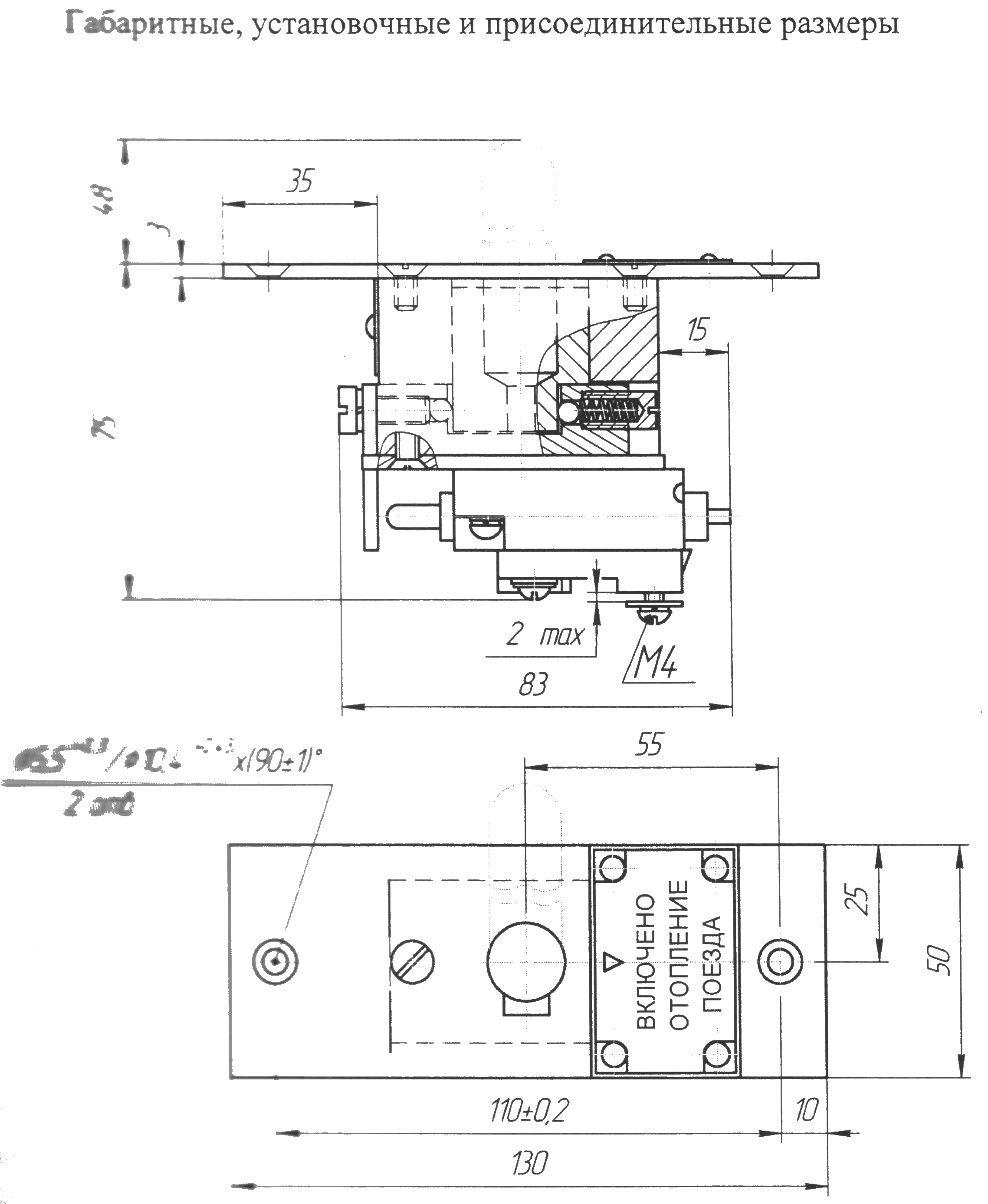

Рисунок 8.60 Общий вид выключателя В-8ЭТ
Устройство и работа
Переключение выключателя осуществляется ключом от штепсельного разъема цепей отопления вагонов поезда поворотом его на 90º по часовой стрелке. Под действием поворота ключа вращается вал поз.3(в соответствии с рисунком 1), который передает движение контактам электрической блокировки поз.5. Контакты замыкаются, при этом ключ освободить нельзя.
Рисунок 8.61- Выключателя В-8 ЭТ
