8.2.25.Реле времени рв-2п,1
Реле времени применяются в цепях автоматического регулирования и предназначены для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени.
Технические характеристики реле времени рв-2п,1
Номинальное напряжение питания постоянного тока, В 110В
Верхние и нижние пределы уставок выдержек времени (2-200)с
Потребляемая мощность , ВТ, не более 5

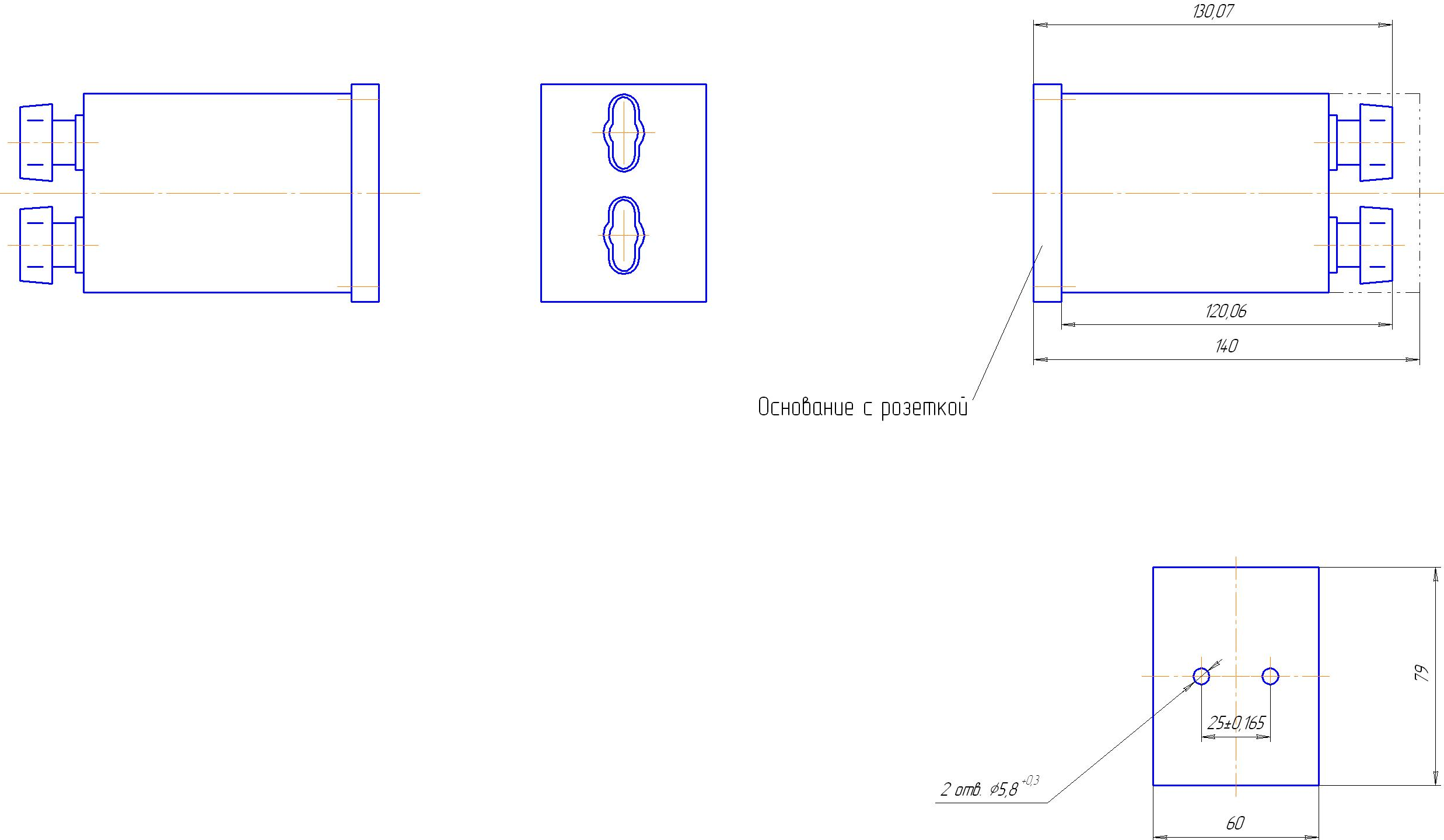

Рисунок 8.54 Реле времени РВ-2П,1
Реле состоит из блока питания БП, время задающей RС - цепи, порогового усилителя ПУ, выходного устройства ВУ и электромагнитного реле Р. Выдержка времени начинается с момента подачи напряжения питания. Конденсатор “С” начинает заряжаться через зарядный резистор “R” до величины напряжения отпирания порогового усилителя ПУ, который открывает выходное устройство ВУ. При этом срабатывает реле Р и переключаются выходные контакты. Выдержка времени заканчивается. Выдержка времени задается зарядными резисторами, установленными на переключателях. Оси переключателей выведены на переднюю панель под шлиц. Выдержки устанавливаются отверткой. При необходимости возможно пломбирование шлица.
8.2.26.Тумблер пт26-1
Назначение изделия
Тумблер предназначен для оперативных переключений в цепях управления.
Технические характеристики приведены в таблице 1
Таблица 1 - Технические характеристики
Наименование показателя |
Значение для тумблера, типа |
||||
ПТ26-1 |
ПТ26-2 |
ПТ6-3 |
|||
1 |
2 |
3 |
4 |
||
Род тока |
постоянный, пульсирующий |
||||
Номинальное напряжение, В |
50 5,0
0,001 4,0
125
36 |
||||
Номинальный ток, А |
|||||
Коммутационный ток, А |
|||||
не менее |
|||||
не более |
|||||
Коммутируемая мощность, Вт |
|||||
не более |
|||||
а) нагрузка активная |
|||||
б) нагрузка индуктивная при постоянной времени не более 0,015с |
|||||
|
|||||
Количество контактов: |
2 2 |
- 4 |
- 2 |
||
размыкающих |
|||||
замыкающих |
Устройство и работа. Тумблер ПТ26-1, ПТ26-2 в соответствии с рисунком состоит из пластмассового корпуса, внутри которого размещена контактная система, и переключающая рукоятка. При переводе рукоятки из одного фиксированного положения в другое происходит переключение контактов. Переключающая рукоятка под воздействием пружины обеспечивает чёткую фиксацию контактов тумблера в одном из крайних положений. На тумблере указан тип, нумерация выводов, год изготовления.
Указанные в технической характеристике ток и мощность надёжно коммутируются при условии последовательного соединения двух контактов.

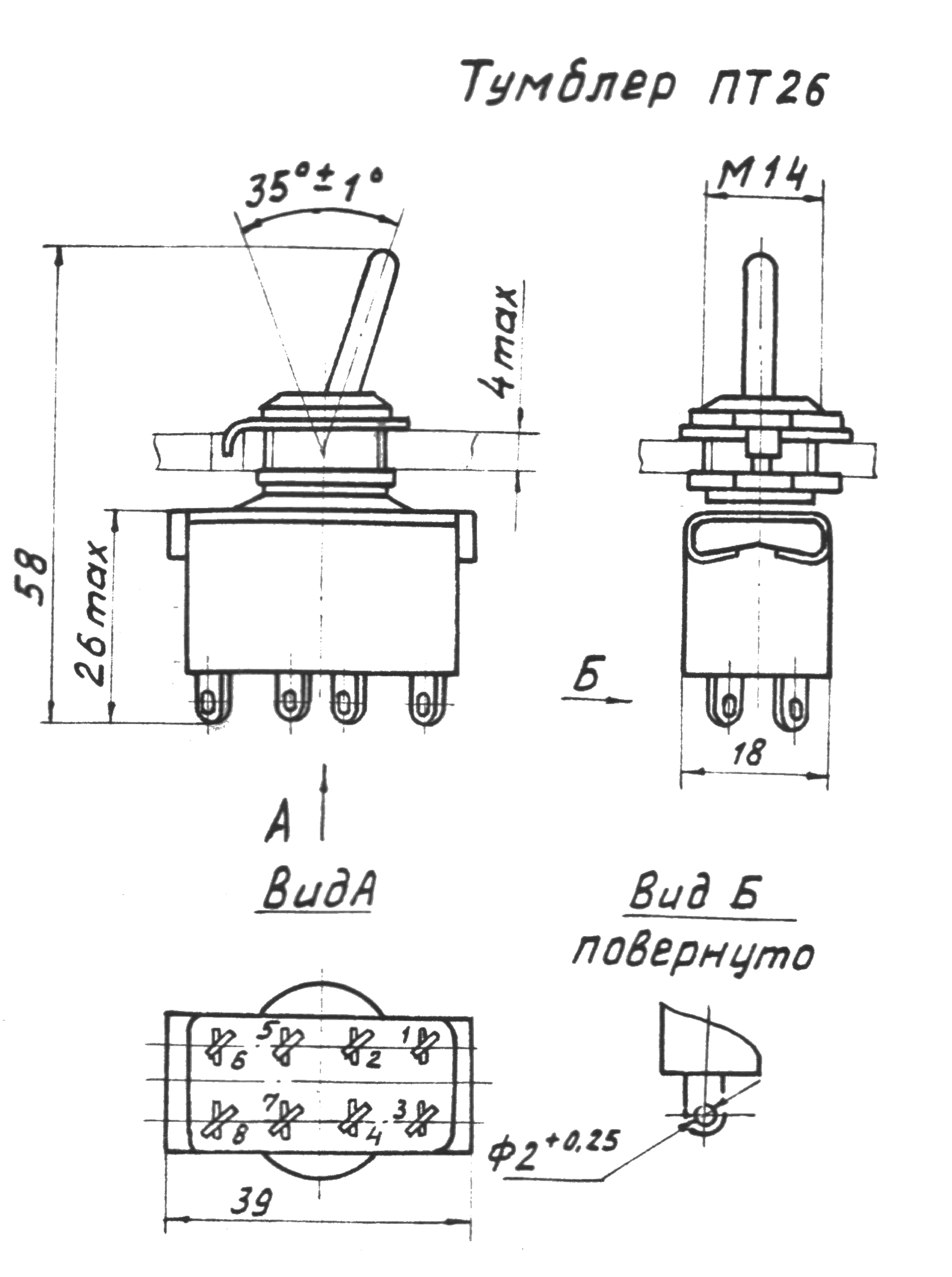

Рисунок 8.55 Тумблер ПТ26-1

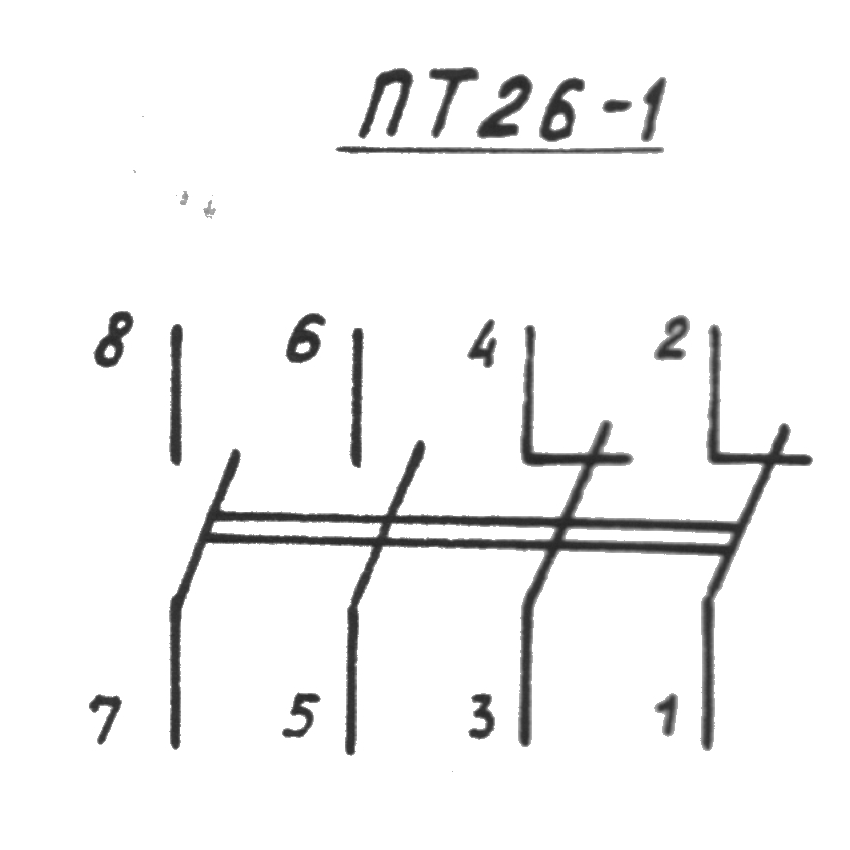

Рисунок 8.56 Электрическая схема тумблера ПТ26-1
