8.2.20. Пускатели пм12-045100у2, пм12-045101у2, пм12-045201у2.
Пускатели применяются в схемах управления электроприводами.
Пускатели осуществляют пуск непосредственным подключением к сети 380В переменного тока частоты 50 Гц и остановку трехфазных асинхронных электродвигателей с короткозамкнутым ротором.
При наличии тепловых реле (ПМ12-045201) пускатели осуществляют защиту электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Технические характеристики пускателей приведены в таблице 1.
Таблица 1
Наименование |
Значение |
Номинальный ток контактов главной цепи, А |
45 |
Номинальный ток контактов вспомогательной цепи, А |
10 |
Номинальное напряжение контактов главной цепи, В |
660 |
Номинальное напряжение контактов вспомогательной цепи, В |
660 |
Продолжение таблицы 1
Наименование |
Значение |
Наличие теплового реле РТТ7-050: |
|
ПМ12-045100 |
Без реле |
ПМ12-045101 |
Без реле |
ПМ12-045201 |
С одним реле |
Количество и исполнение контактов вспомогательной цепи: |
|
ПМ12-045100 |
1з+1р |
ПМ12-045101 |
2з+2р |
ПМ12-045201 |
2з+2р |
Номинальное напряжение включающей катушки, В |
110 |
Потребляемая мощность цепи управления пускателей, не более, Вт: |
40 |
пусковая |
300 |
удержания |
3,5 |
Время срабатывания при номинальном напряжении цепи управления, мс |
15+5 |
Время возврата, мс |
75+5 |
Диапазон регулирования тока несрабатывания теплового реле, А (типоисполнение реле РТТ7-050-01.У2.1) |
3,4 – 4,6 |
Габаритные, установочные и присоединительные размеры пускателей приведены на рисунках 8.45, 8.46..
Схемы электрические принципиальные – см. рисунок 8.47.

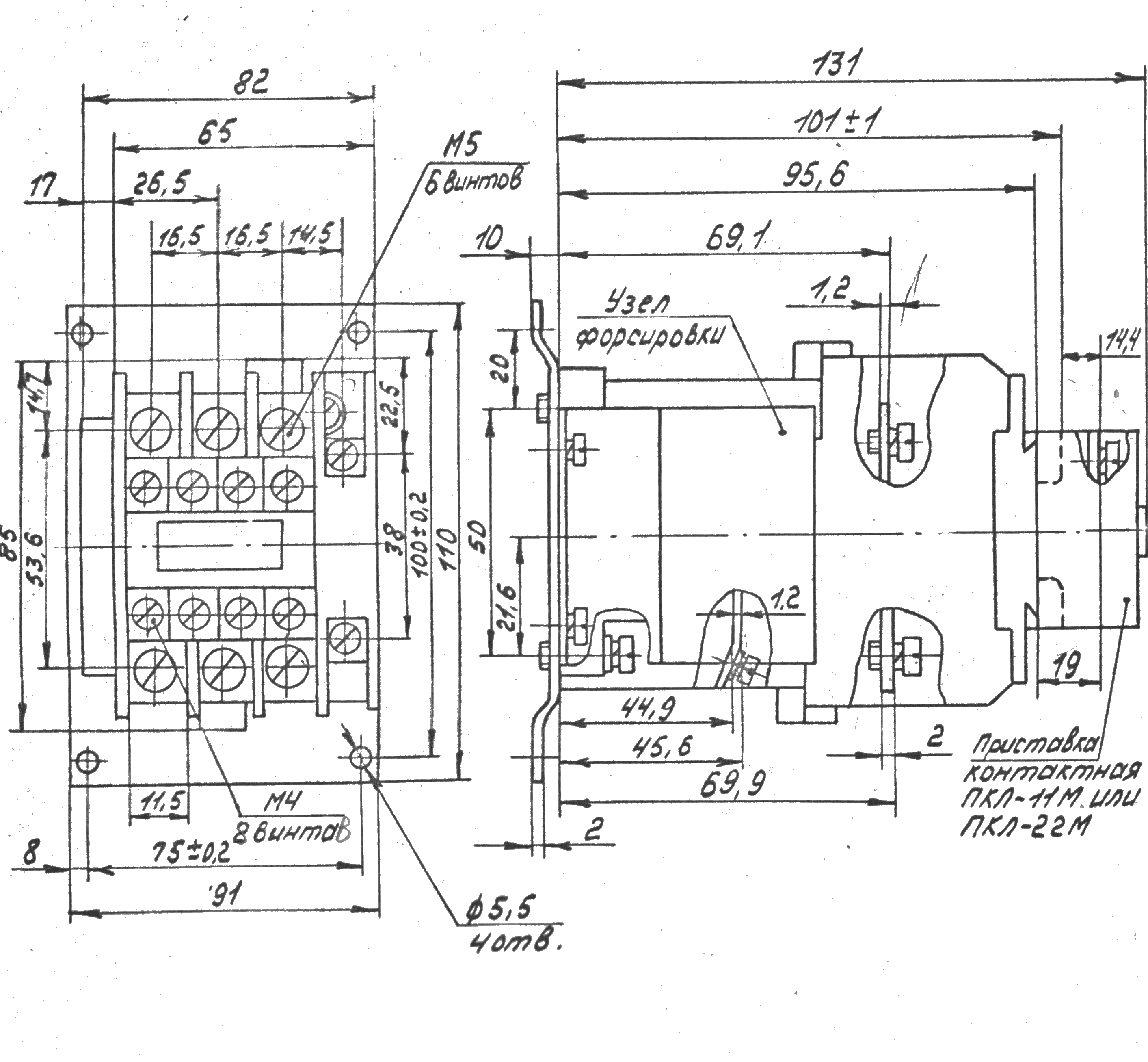

Рисунок 8..45 – Пускатели ПМ12-045100, ПМ12-045101

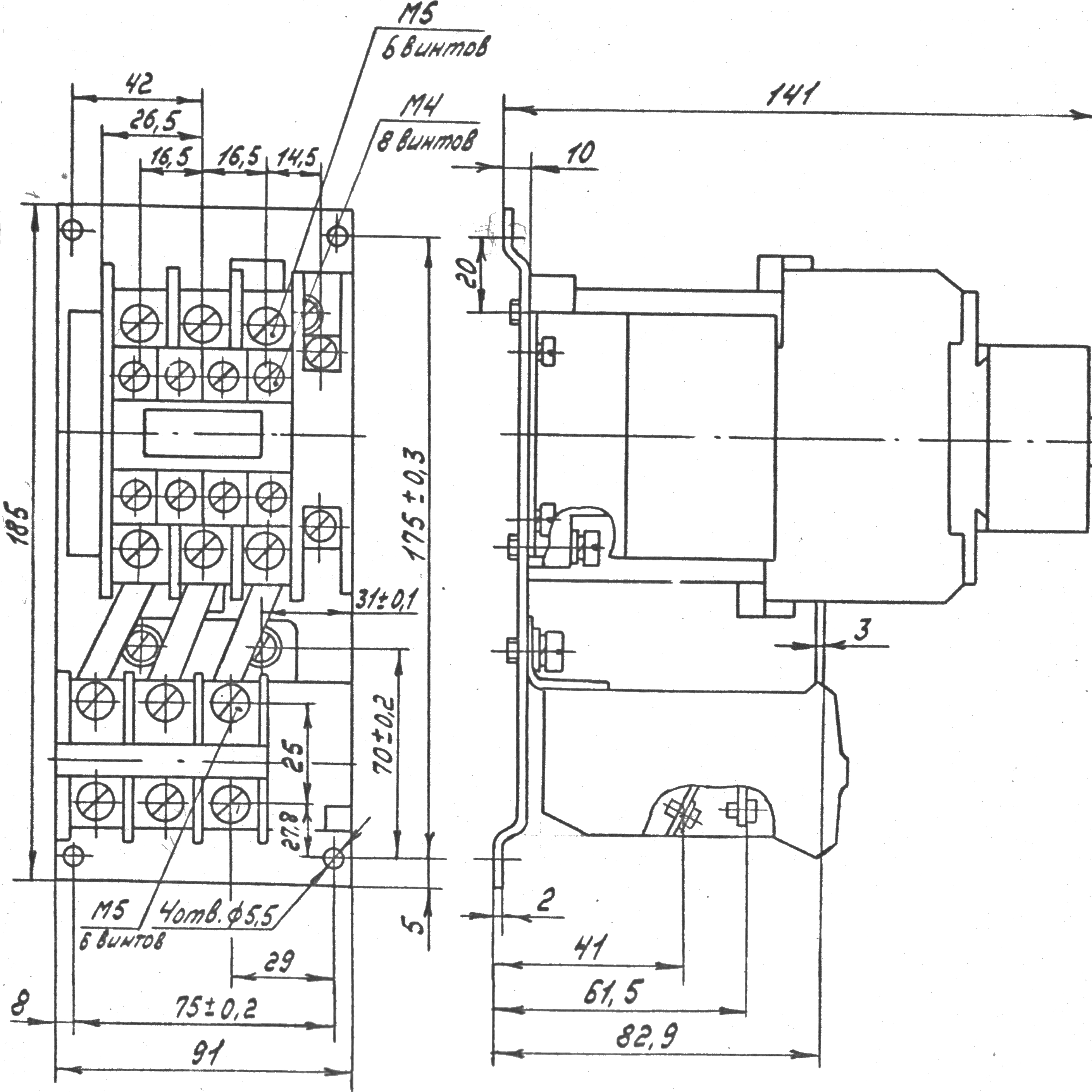

Рисунок 8.46 – Пускатель ПМ12-045201

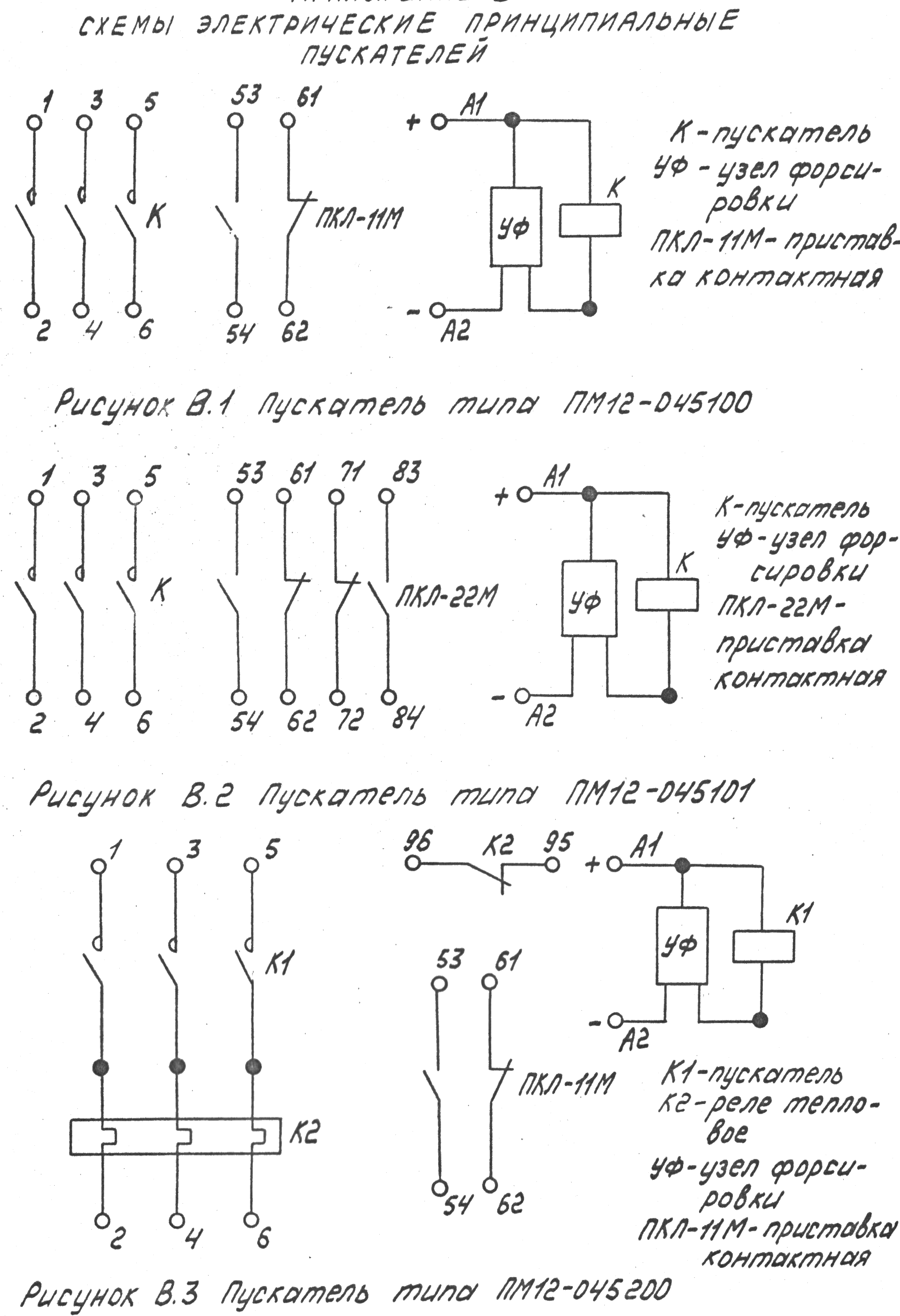

Рисунок 8.47 – Схемы электрические принципиальные пускателей серии ПМ12-045
8.2.21.Контакторы мк2у3
Контакторы предназначены для работы во вспомогательных, силовых цепях и в цепях управления тепловозом.

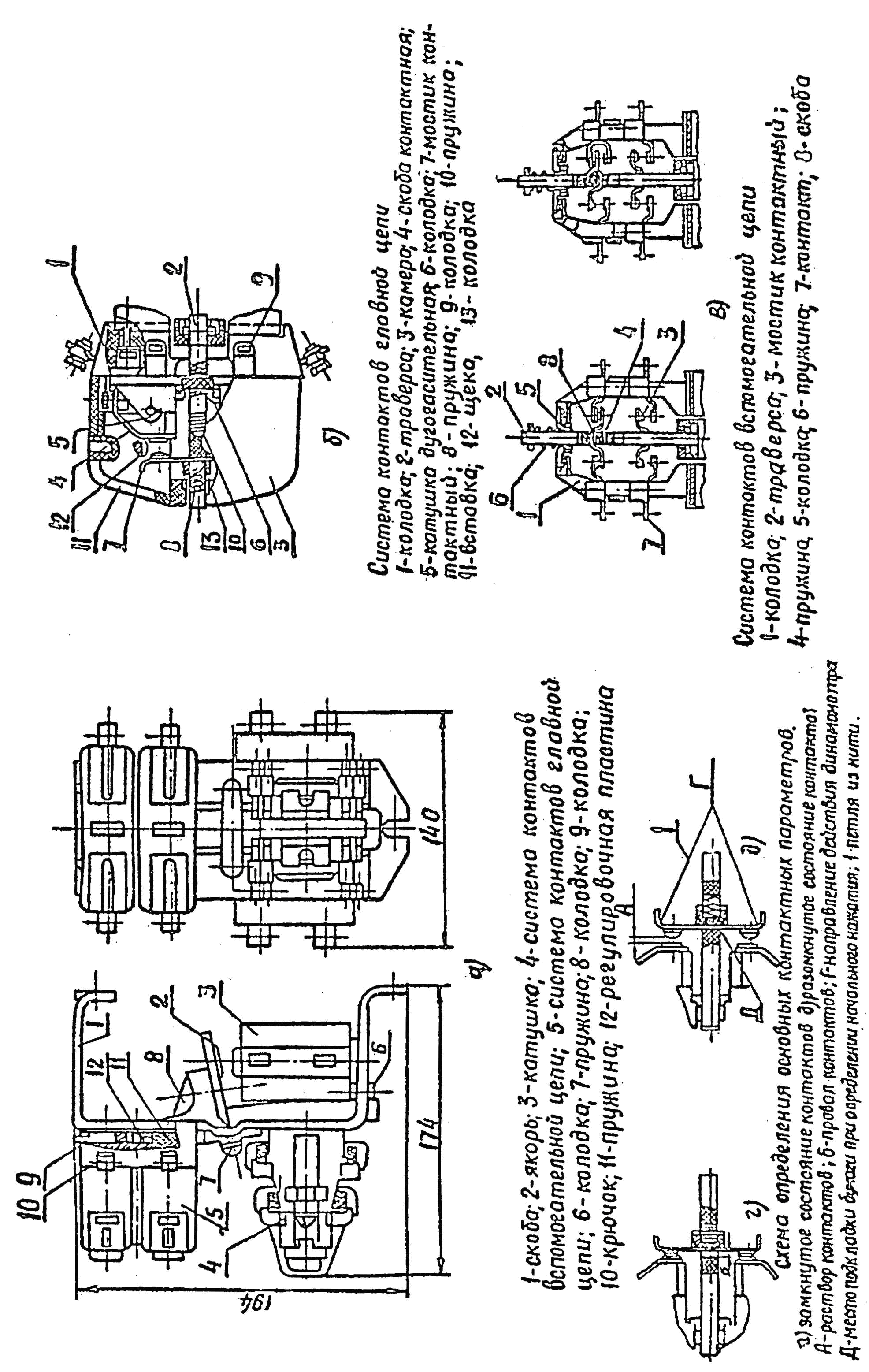

Конструкция контактора моноблочная. Все элементы конструкции собираются на скобе 1 (рис.8.49). Вращение якоря 2 происходит на призмах, подпружиненных пружинами 7. Контактная система контактов главной цепи состоит из контактной колодки 1, на которой установлены неподвижные контактные скобы 4 и дугогасительные катушки 5, траверсы 2 с контактными мостиками 7 и дугогасительной камеры 3.
В колодке 1 установлены подпружиненные колодки 9, предназначенные для фиксации и удерживания дугогасительной камеры. Для снятия дугогасительной камеры необходимо нажать пальцами на выступающие части защелкивающих колодок 9 и выдвинуть камеру вперед.
Контактная система контактов вспомогательной цепи состоит из контактных колодок 1, на которых закреплены скобы неподвижных контактов 7, и траверсы 2 с подвижными контактными мостиками 3. Контактная система контактов вспомогательной цепи допускает перестановку контактов замыкающих в размыкающие и наоборот.
Для этого необходимо:
-снять траверсу с подвижными контактными мостиками с контактора;
-вынуть переставляемый контактный мостик из окна траверсы;
-вынуть из того же окна траверсы скобу 8, фиксирующую контактный мостик 3 и контактную пружину 4, а затем вставить скобу, предварительно перевернув ее, в окно траверсы совместно с контактной пружиной;
-снять с колодок 1 неподвижные контакты 7, относящиеся к переставляемому контактному мостику, перевернуть их и закрепить на колодках 1 на тех же местах;
-установить траверсу с переставленным контактным мостиком на контактор.
На рис.70а указано положение контактов, занимаемое ими после перестановки с размыкающего в замыкающий.
Контактор допускает установку как на изоляционных или металлических заземленных панелях, так и на рейках. Зажимы главных контактов допускают присоединение внешних проводов сечением от 4 до 16 мм2. Зажимы вспомогательной цепи контактов допускают присоединение двух проводов сечением от 0,75 мм2 до 2,5 мм2.
Технические характеристики контакторов приведены в таблице 1.
Таблица 1
Наименование |
Значение |
Номинальный ток, А |
63 |
Ток продолжительного режима и коммутационная способность контактов вспомогательной цепи при индуктивной нагрузке ( с постоянной времени при постоянном токе не более 0,05 с ): |
|
номинальный ток, А |
10 |
номинальное рабочее напряжение, В |
110 |
Режим нормальных коммутаций: |
|
-включаемый ток, А |
12.5 |
-отключаемый ток, А |
1,25 |
Потребляемая мощность втягивающих катушек при 20 С, Вт |
40 |
Собственное время включения контакторов, с |
0,08 |
Количество контактов |
1 зам. |
Количество контактов вспомогательной цепи: |
|
замыкающих |
2 |
размыкающих |
2 |
Собственное время отключения, с |
0,06 |
Масса, кг, не более: |
3,6 |

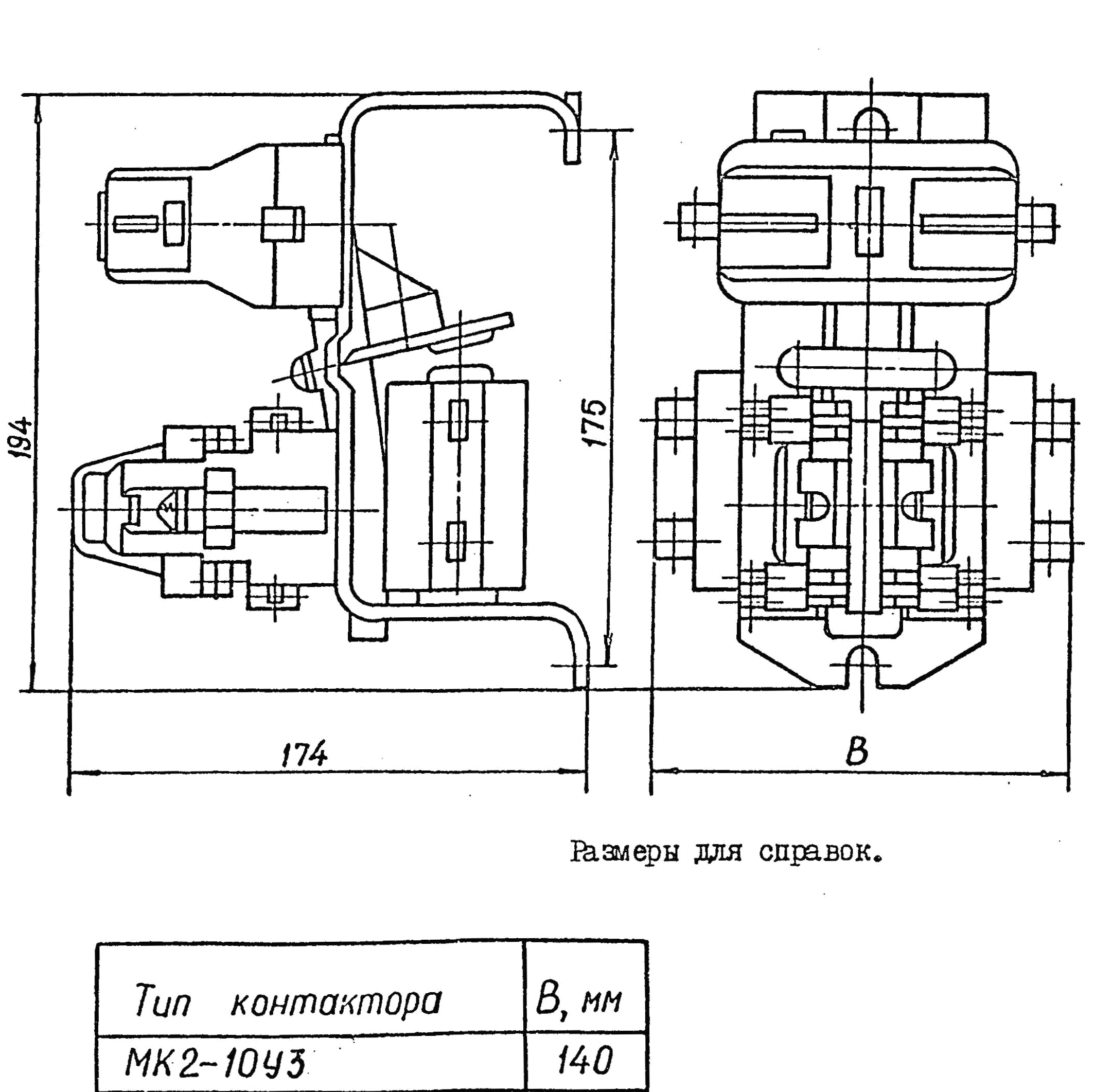

Рисунок 8.48 – Контактор МК2-10 У3
Рисунок 8.49 – Контактор МК2-20 У3
