8.2.18. Реле промежуточные рпу-3м

Реле предназначены для эксплуатации на тепловозах в качестве промежуточных реле управления.

Реле представляет собой электромагнитный аппарат с магнитной системой клапанного типа и контактами мостикового типа ( рис.8.41 ).

При подаче на катушку 1 напряжения якорь 3 притягивается к сердечнику 2 и перемещает траверсу 4, при этом размыкающие контакты размыкаются, а замыкающие контакты замыкаются.

При снятии напряжения с катушки возвратная пружина приводит траверсу и якорь в исходное положение, при этом размыкающие контакты размыкаются, а размыкающие - замыкаются.

Технические данные и основные параметры реле приведены в таблице 1.

Таблица 1

Наименование	Значение
Номинальное напряжение контактов, В	24 - 660
Максимально-допустимое напряжение контактов при отсутствии коммутации, В	1000
Длительно-допустимый ток контактов, А	10
Номинальный рабочий ток контактов, А при номинальном напряжении 110 В:
1) при постоянной времени индуктивной нагрузки 0,1 с	3
2) при постоянной времени индуктивной нагрузки 0,25 с	1,6
Зазор (раствор) контактов, мм, не менее	3,5
Провал контактов, мм, не менее	1,5
Допустимые колебания напряжения питания, % от номинального	70 - 110

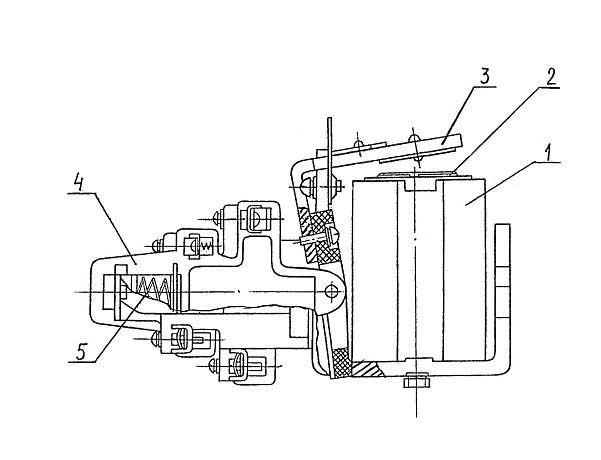

1-катушка;2-сердечник;3-якорь;4-траверса;5-возвратная пружина

Рисунок 8.41– Реле промежуточные РПУ-3

8.2.19.Контакторы вакуумные кв1-160-3в3, кв1-160-3в3-р

Назначение изделия

Контакторы предназначены для коммутации силовых электрических цепей переменного тока электроприводов с тяжелым режимом работы.

Устройство и работа

Контакторы, общий вид основного трехполюсного исполнения которых показан на рисунке , имеют моноблочную конструкцию. Все элементы конструкции собираются на основной детали – корпусе 1. Спереди в окнах корпуса устанавливаются дугогасительные вакуумные камеры 2, которые своими выводами от неподвижных контактов 3 крепятся к корпусу. Вывода от подвижных контактов 4 дугогасительных камер крепятся к валу 5. Вал 5 вращается на оси 6.

Контакторы имеют двухкатушечный электромагнит постоянного тока. Ярмо 7 электромагнита с двумя втягивающими катушками 8 сердечниками 9 крепится к корпусу 1 сзади. Якорь 10 крепится к валу 5.

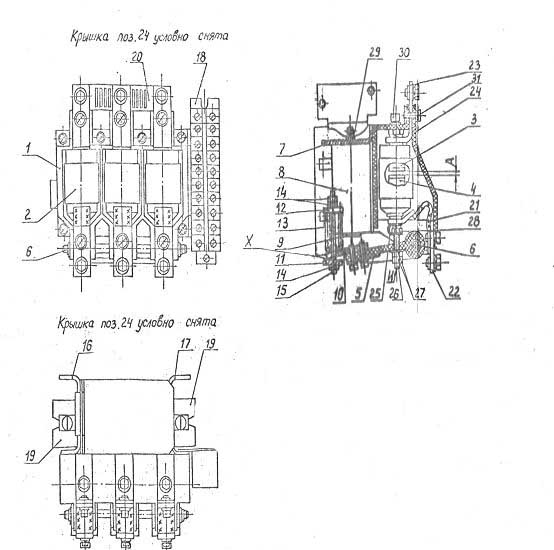

1-корпус;2-камера дугогасительная вакуумная;3-неподвижный контакт;4-подвижный контакт;5-вал;6-ось;7-ярмо;8-катушка втягивающая;9-сердечник;10-якорь;11-скоба;12-втулка;13-отжимная пружина;14-гайки;15-шпилька;16,17-установочные скобы;18-блок зажимов;19-блоки вспомогательных контактов;20-блок выпрямительный;21-гибкое соединение;22,23-вывода для подсоединения внешних проводников главной силовой цепи;24-крышка контактора с маркировкой контактора;25-скоба;26-стержень;27-гайки; 28-болт специальный;29,30-болты;31-винт

А-раствор главных контактов

Х-место косвенного замера хода якоря

И-место приложения индикатора (часового типа)

Рисунок 8.42 - Устройство контакторов серии КВ1

Ход якоря регулируется положением скобы 11 и отжимной пружиной 13. Ход якоря должен быть не менее 0,65 см для контакторов КВ1-160.

К корпусу контактора сзади крепятся установочные скобы 16, 17 – левая и правая, служащие для установки контактора на локомотиве.

К корпусу 1 крепятся также блок зажимов 18 для присоединения внешних проводников. На установочные скобы 16, 17 – слева и справа устанавливаются блоки вспомогательных контактов 19. В каждом блоке по два контакта 1 “З” и 1 “Р”, или по 2 “З” и 2 “Р” контактов.

При подаче питания напряжение 110В на втягивающие катушки поступает через размыкающие вспомогательные контакты контактора, а после его включения – через блок БВ2 – пониженное напряжения на удержание.

Электрическая цепь каждого из главных контактов состоит из главных контактов 3, 4, находящихся внутри дугогасительной вакуумной камеры 2, гибкого соединения 21, соединяющего подвижный контакт 4 с выводом 22 для подсоединения внешних проводников и вывода 23 для подсоединения внешних проводников к неподвижному контакту 3.

Контакты в камере разомкнуты посредством отжимной пружины 13 при разомкнутом якоре электромагнита и замкнуты при притянутом якоре электромагнита при подаче напряжения на втягивающие катушки контактора.

Расположение контактов в вакууме обеспечивает надежное гашение электрической дуги при первом переходе коммутируемого тока через ноль без светового и звукового эффектов. Раствор контактов регулируется с помощью гаек 27, установленных на стержне 26.

Все токоведущие элементы для цепи управления выведены на контакты блока зажимов 18.

Контактор реверсивный КВ1-160-3В3-Р представляет собой два контактора, расположенные рядом на металлической плите и соединенные между собой узлом механической блокировки, которая не позволяет сработать одновременно обоим контакторам.

Рисунок8.43 Схема электрическая принципиальная контактора КВ1-160-3В3

Рисунок8.44 Схема электрическая принципиальная контактора КВ1-160-3В3-Р3

Технические данные контакторов

Обозначение типоисполнения контакторов	Номинальный ток главной цепи, А	Количество контактов, шт
		Главной цепи	Вспомогательной цепи
		замыкающих	замыкающих	размыкающих
КВ1-160-3В3	160	3	2	2
КВ1-160-3В3-Р	160	3	2	2

Раствор главных контактов – 1,5±0,2 мм.

Номинальное напряжение главных контактов - до 1140В переменного тока частоты 50 Гц.

Номинальный ток вспомогательных контактов - 10А.

Номинальное напряжение вспомогательных контактов – 50В и 110В постоянного тока.

Номинальное напряжение включающих катушек – 110В.

Потребляемая мощность включающих катушек (двух катушек):

в холодном состоянии – не более 52 Вт

в нагретом состоянии – не более 40 Вт.

Подробное описание устройства и работы контактора см. АГИЕ.644535.001РЭ
