8.2.11.Выключатель ва 61f
Выключатели ВА 61F (рис.8.34 ) предназначены для защиты измерительных цепей, цепей управления и для защиты электродвигателей..
Выключатели применяются в цепях постоянного и переменного тока.
По числу полюсов в схемах применяются однополюсные ,двухполюсные, трехполюсные и четырехполюсные выключатели.
Техническая характеристика выключателей приведена в таблице
Таблица
Наименование |
Значение |
Номинальное рабочее напряжение, В: - однополюсные и двухполюсные - трехполюсные и четырехполюсные Диапазон номинальных токов, А: -тип расцепителя Z (4Iн) -тип расцепителя L (8Iн) -тип расцепителя K (12Iн) Износостойкость, циклы: - коммутационная - общая Масса, не более, кг: однополюсные двухполюсные трехполюсные
|
220 380
0,5…63 0,5…63 0,5…40
4000 12500
0,15 0,3 0,45 |

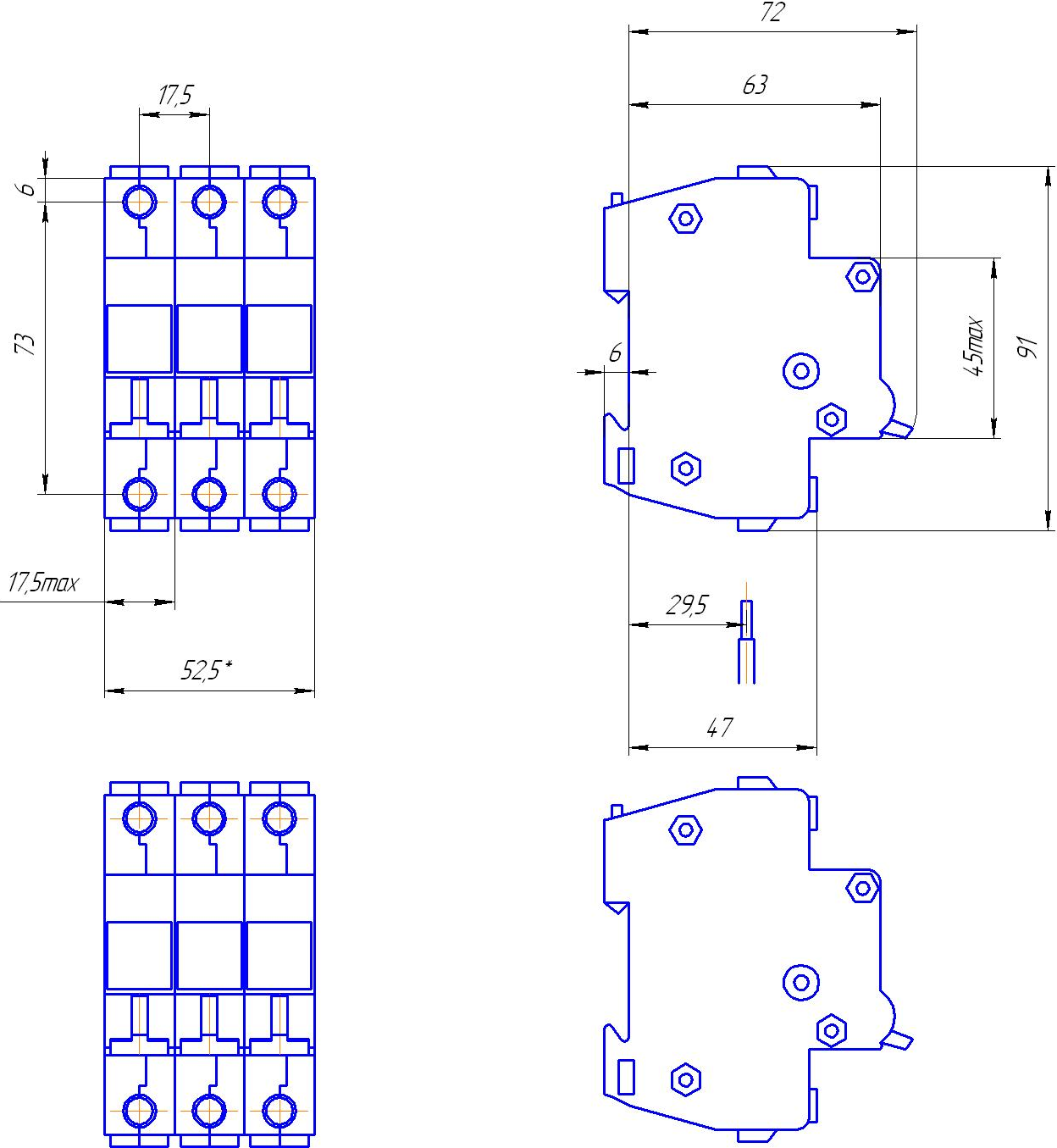

Рисунок 8.34 Выключатель ВА61F
8.2.12.Выключатель ва 57-35
Выключатели ВА 57-35 (рис. 8.35 ) предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения в электрических цепях.
Выключатели должны допускать подвод напряжения от источника питания как со стороны неподвижных контактов (выводы 1,3,5), так и со стороны подвижных контактов (выводы 2,4,6).
Техническая характеристика выключателей приведена в таблице
Таблица
Наименование |
Значение |
Номинальный ток, А Номинальный ток тепловых максимальных расцепителей тока, А Номинальное напряжение главной цепи, В Общее количество циклов ВО Масса, не более, кг |
250 ~63, 100 380 16000 3,29 |

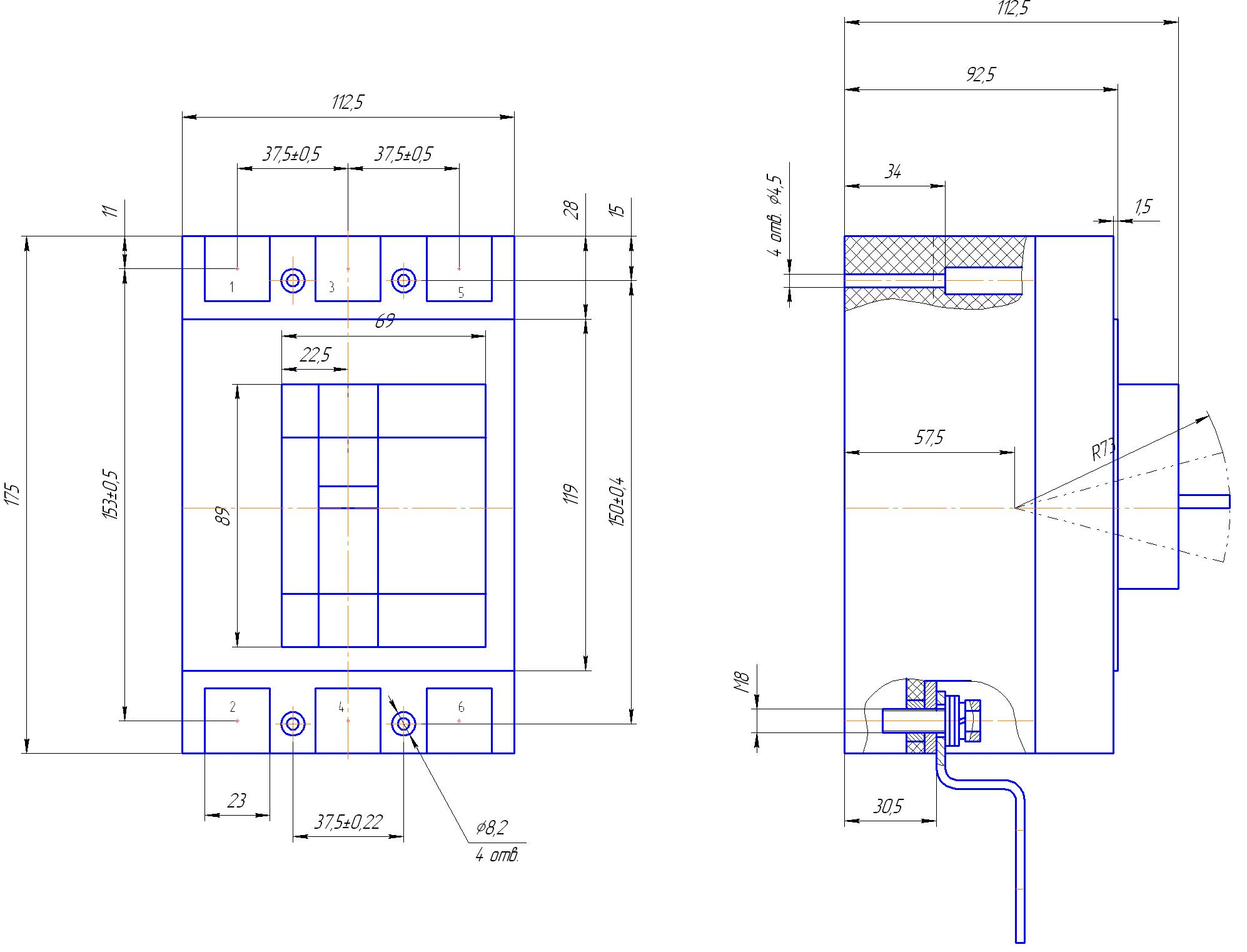

Рисунок 8.35 Выключатель ВА57-35
8 .2.13.Ограничитель перенапряжений опн-3,3 ухл1
Ограничитель (рис. 8.36 ) предназначен для защиты от грозовых и коммутационных перенапряжений электрооборудования электроподвижного состава постоянного тока номинальным напряжением 3 кВ
Технические характеристики
Номинальное напряжение, кВ 3,3
Наибольшее рабочее напряжение, (U(н.р.)) кВ 4,0
Напряжение на ограничителе, допустимое в течение 10 с, кВ 6,0
Остающееся напряжение на ограничителе во всем диапазоне
рабочих температур и в течение всего срока службы при им-
пульсном токе 8/20 мкс с амплитудой 1500 А, кВ не более 8
Устройство и работа. Ограничитель в соответствии с рисунком представляет собой защитный аппарат, содержащий последовательно-параллельно соединенные оксидно-цинковые высоконелинейные резисторы, заключенные в фарфоровую герметизированную покрышку.
Защитное действие ограничителя обусловлено тем, что при появлении опасного для оборудования перенапряжения, вследствие высокой нелинейности резисторов через ограничитель протекает значительный импульсный ток, в результате чего величина перенапряжения снижается до уровня безопасного для изоляции защитного оборудования.
Ограничитель снабжен предохранительным устройством для сброса давления в случае внутреннего повреждения аппарата.
Рисунок 8.36- Ограничитель перенапряжений ОПН-3,3
