8.2.10. Выключатели автоматические типа а63-му3,а63-мгу3, ае254ом-10у2.
Выключатели автоматические А63 и АЕ25 предназначены для установки в электрических цепях электровоза напряжением до 110 В постоянного тока для защиты от перегрузок и коротких замыканий и для оперативных включений и отключений указанных цепей.
Выключатели А63 ( рис.8.32 ) выполняются на номинальные токи от 0,6 до 25 А и рассчитаны для работы без замены каких либо частей.
Выключатель состоит из следующих основных частей: механизма свободного расцепления, контактной системы, дугогасительного устройства, электромагнитного максимального расцепителя тока.
Все части выключателя смонтированы в пластмассовом корпусе. Механизм свободного расцепления обеспечивает мгновенное размыкание и замыкание контактов.
Коммутационное положение выключателя указывается на корпусе положением его рукоятки: включено - “1”, отключено - “0”, отключено автоматически - промежуточное положение.
Отключение выключателя при перегрузках и коротких замыканиях происходит независимо от того, удерживается ли рукоятка управления во включенном положении или нет. Включение выключателя после автоматического отключения осуществляется движением рукоятки в направлении “0” для взвода и в направлении “1” на замыкание контактов.
Расцепители изготавливаются с нерегулируемыми в условиях эксплуатации уставками на ток срабатывания.
Выключатели допускают повторное включение через 90 с после отключения их под действием токов перегрузки и повторное включение практически мгновенно после автоматического отключения.
Выключатель АЕ25 ( рис. 8.33 ) состоит из механизма управления, контактной системы, дугогасительного устройства, максимальных расцепителей тока, основания, крышки, выводов и вспомогательных деталей.
Выключатель имеет указатель коммутационного положения, в качестве которого использована ручка управления. Механизм управления представляет собой шарнирный пятизвенный механизм..
Контактная система состоит из неподвижных контактов, закрепленных на основании, и подвижных контактов, шарнирно насаженных на рычагах оси механизма управления и обеспечивает одинарный разрыв цепи в каждой фазе.
Дугогасительное устройство станавливается в полюсе выключателя и представляет собой фибровую камеру с деионной решеткой, состоящей из стальных дугогасительных
пластин. Электромагнитный максимальный расцепитель тока обеспечивает защиту цепи от коротких замыканий и представляет собой электромагнит с поворотным якорем.
Техническая характеристика автоматических выключателей приведена в таблице 1 .
Таблица 1 .
Тип |
Номинальный ток, А |
Номинальное напряжение, В |
Уставка тока мгновенного срабатывания в кратности к номинальному току I/Iн ( отсечка ) |
Масса, кг |
А63-МГ*У3 |
5 |
110 |
10 Iн |
0,27 |
А63-М**У3 |
10 |
110 |
2 Iн |
0,27 |
АЕ2541М-10***У2 |
5,10,16,40 |
110 |
2Iн |
0,4 |
АЕ2541М-10 У2 |
5,10,25, |
110 |
5 Iн |
0,4 |
АЕ2542М-10 У2 |
5 |
220 |
2 Iн |
0,4 |
АЕ2542М-10 У2 |
2;10 |
380 |
2 Iн |
0,4 |
АЕ2544М-10 У2 |
5;6,3; 12,5; 20 |
110 |
10 Iн |
0,4 |
МГ* - электромагнитный максимальный расцепитель с гидравлическим замедлением срабатывания
М** - электромагнитный максимальный расцепитель без замедления срабатывания
10*** - без свободных контактов и без дополнительных расцепителей.

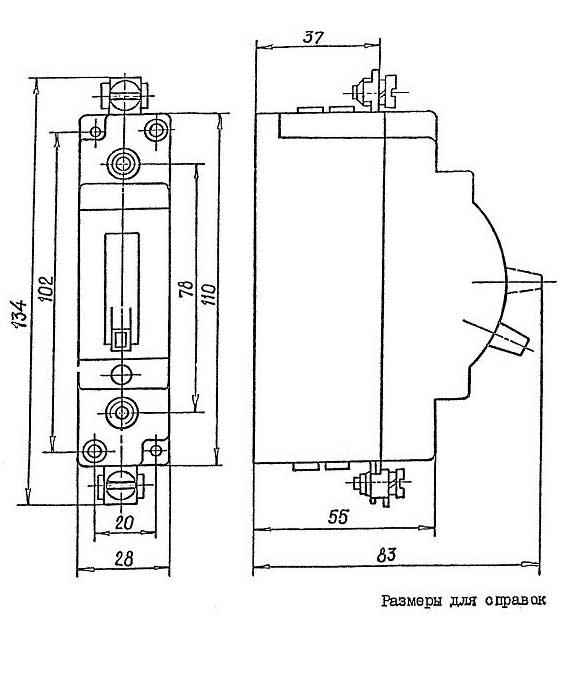

Рисунок 8.32 – Выключатели автоматические А-63-МУ3, А-63-МГУ3

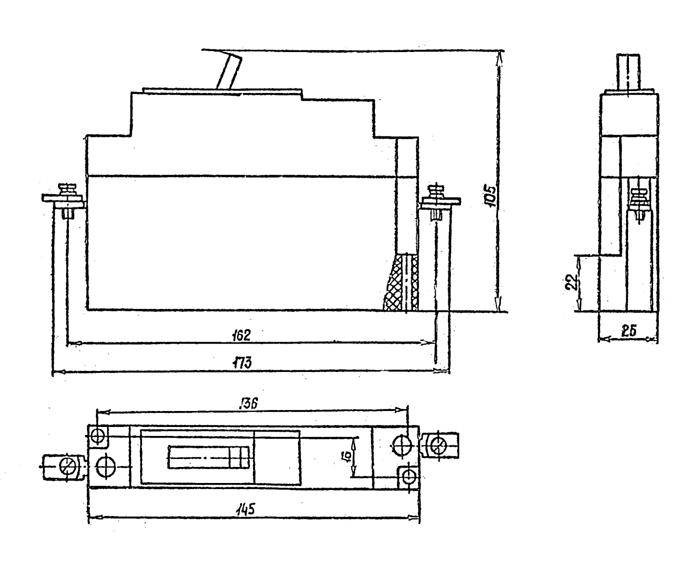

Р
исунок
8.33- Выключатель автоматический АЕ2541
