8.2.5.Дроссель помехоподавления дп-63р.
Дроссель представляет собой катушку без магнитопровода и предназначен для снижения уровня радиопомех, возникающих при нарушении контакта между токоприемником и контактным проводом электровоза..
Основные параметры дросселя приведены в таблице 8.12.
Таблица 8.12
Наименование параметра |
Значение |
Номинальное напряжение изоляции, В |
3000 |
Номинальный ток при естественном охлаждении, А |
300 |
Номинальный ток при скорости набегающего потока охлаждающего воздуха свыше 5 м/с при движении электровоза, А |
2200 |
Сквозной ток короткого замыкания не менее, кА |
30 |
Индуктивность катушки дросселя, мкГн, |
От 140 до 200 |
Электрическое сопротивление катушки по постоянному току при 20°С, Ом |
0,0018 |
Масса, кг |
75 |
Дроссель представленный на рисунке 8.20 , состоит из следующих основных узлов:
- стержни поз.1 крепления;
- катушка поз.2;
- выполненное из гетинакса основание поз.3;
- выходные шины поз.4, 5;
- крепеж для подключения (четыре болта с гайками на каждой шине) поз.6;
- опорные изоляторы поз.7;
- планки крепления поз.8;
- табличка поз.9.
Рисунок 8.20 Внешний вид дросселя ДП-63Р

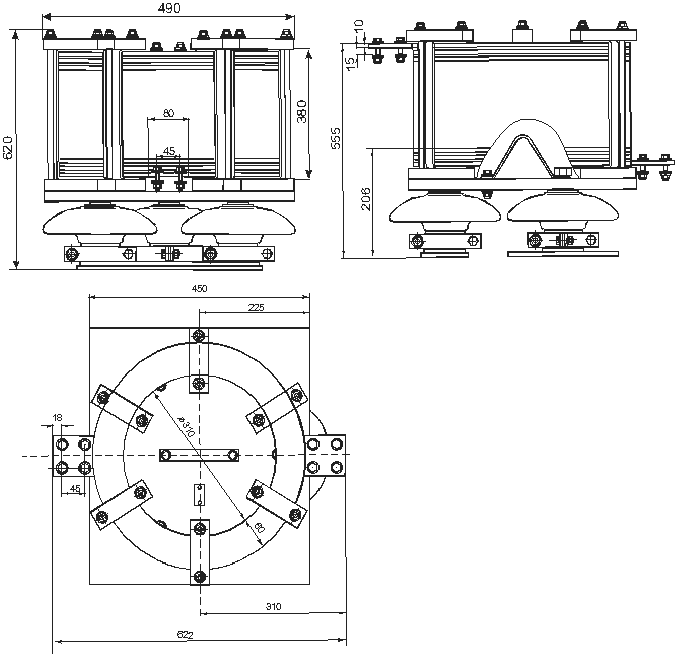

Рисунок 8.21- Габаритные и установочные размеры дросселя ДП-63Р
8.2.6.Блок диодов бд-212р
Панель диодов БД-212Р предназначен для обеспечения перехода тяговых электродвигателей электровоза ЭП2К с одного соединения на другое (с “С” на “СП” и обратно).
Основные параметры блока приведены в таблице 8.13:
Таблица 8.13
Наименование параметра |
Значение |
Максимальный ток при длительности импульса 0,5 с, А |
1100 |
Вентильная прочность, В |
3000 |
Род тока блока диодов |
постоянный |
Режим работы |
кратковременный |
Охлаждение |
Воздушное, естественное |
Масса, кг |
60 |
Основой конструкции блока диодов служит панель поз.1, выполненная стеклотекстолита. Сверху на панели установлены диоды (поз.6) с охладителями поз.3 и резисторами поз.5. Для подключения блока к внешним электрическим цепям не панели установлены шины поз.2,7 с винтовыми контактными зажимами поз.4. На лицевой стороне панели расположена маркировочная табличка поз.8. Внешний вид блока диодов приведен на рисунке 8.22 . .
Электрическая принципиальная сема блока диодов БД-212Р приведена на рисунке 8.23.

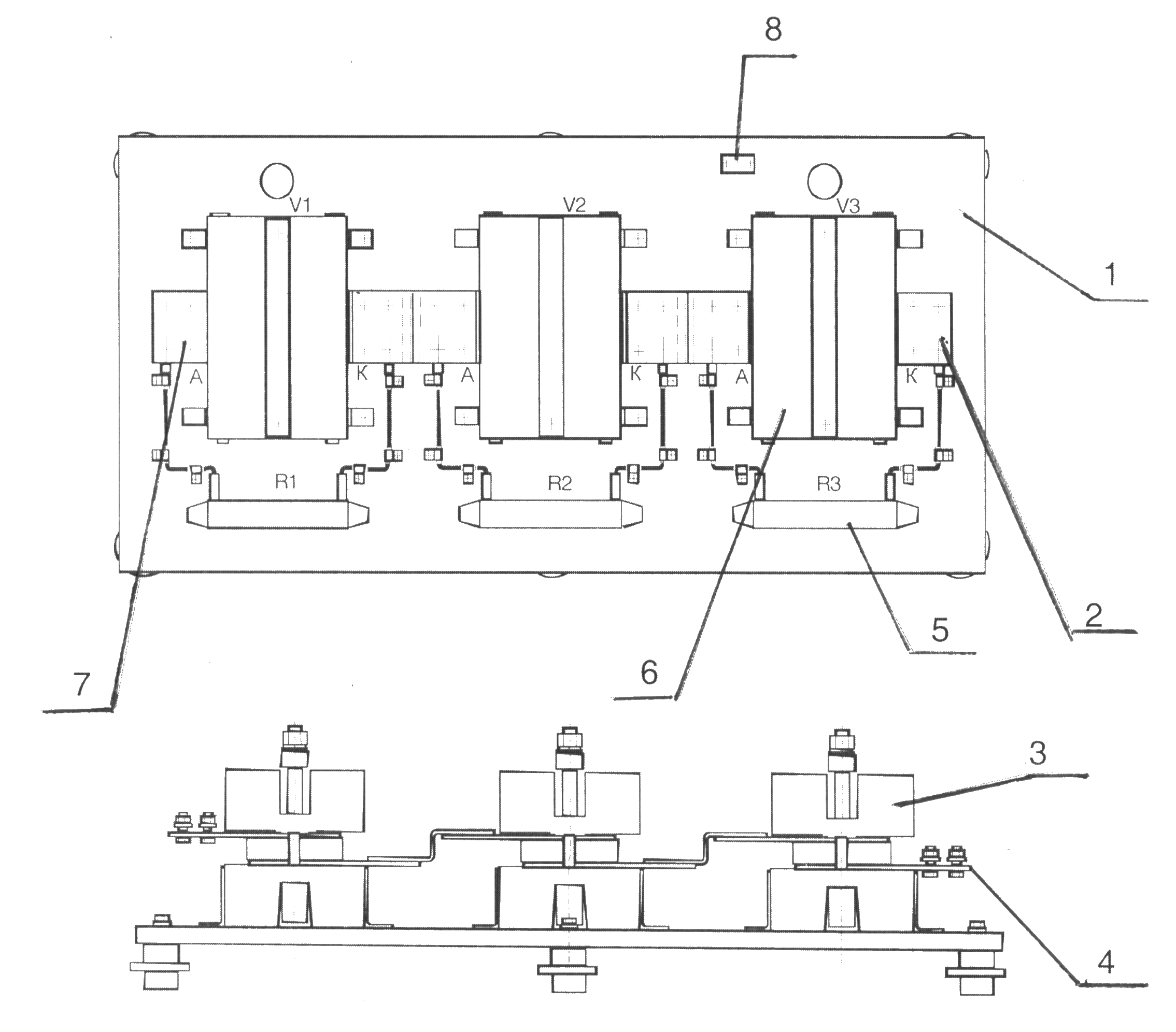

Рисунок 8.22 Внешний вид блока диодов БД-212Р

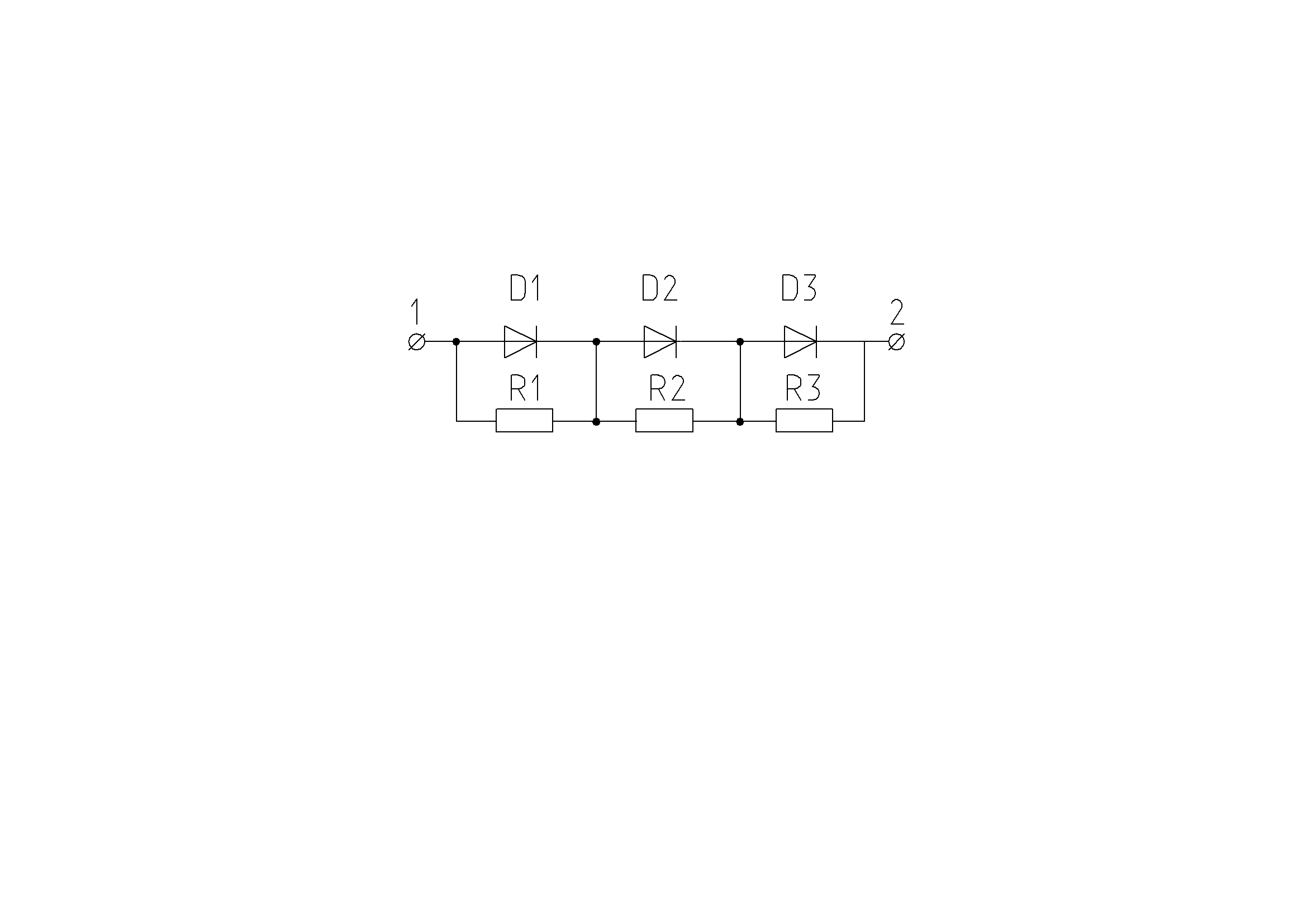

Рисунок 8.23- Блок диодов БД-212Р схема электрическая принципиальная
8.2.7.Панель диодов пд-499
Панель диодов ПД-499 преобразует переменный ток в постоянный пульсирующий ток и предназначена для использования в цепях электрооборудования электровоза ЭП2К.
Основные параметры панели приведены в таблице 8.14: Таблица 8.14
Наименование параметра |
Значение |
Номинальная прочность изоляции, В |
1500 |
Номинальный прямой ток, А |
10 |
Максимальный импульсный ток, А |
- |
Номинальное напряжение, В |
110 |
Максимальное обратное напряжение, В |
1200 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм |
10 |
Масса, кг |
0,7 |
Панель в своем составе имеет следующие элементы:
- панель изоляционная;
- диоды Д232-80-12 с радиаторами охлаждения;
- клеммы для подключения к схеме ЭП2К;
- крепежные элементы.
Преобразование переменного тока в постоянный производится с помощью полупроводниковых кремниевых диодов включенных по двухполупериодной схеме. Схема электрическая принципиальная приведена на рисунке 8.24.
Х1 – клеммная коробка;
V1, V2 – диоды Д232-80-12

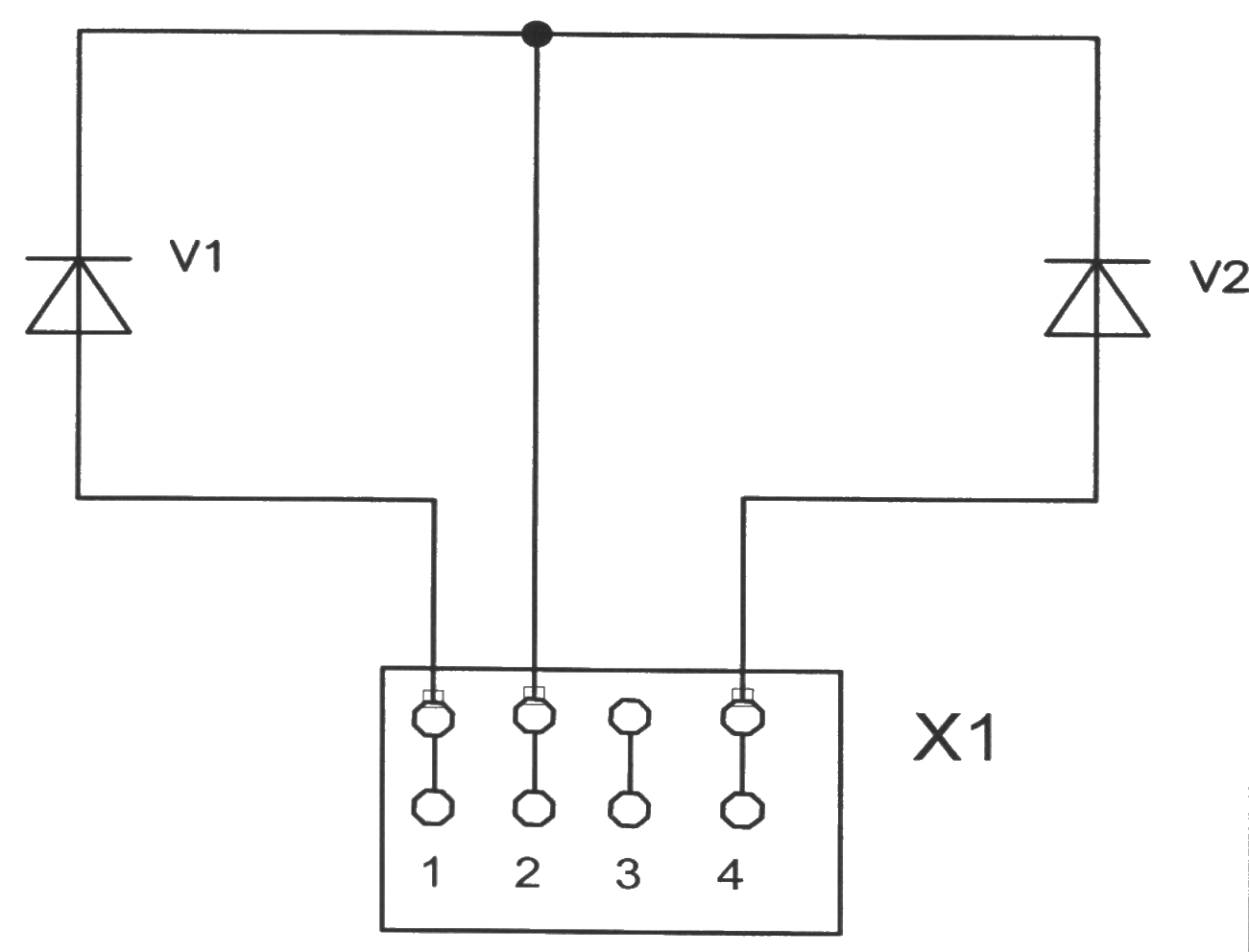

Рисунок 8.24 Схема электрическая принципиальная ПД-499
Рисунок 8.25- Габаритный чертеж ПД-499
