5.5.Трубопровод воды санузла
Водяная система санузла предназначена для хранения, подогрева и подачи чистой воды к крану умывальника, приему из раковины и хранения использованной воды, а также заполнения и слива воды из бака санузла.

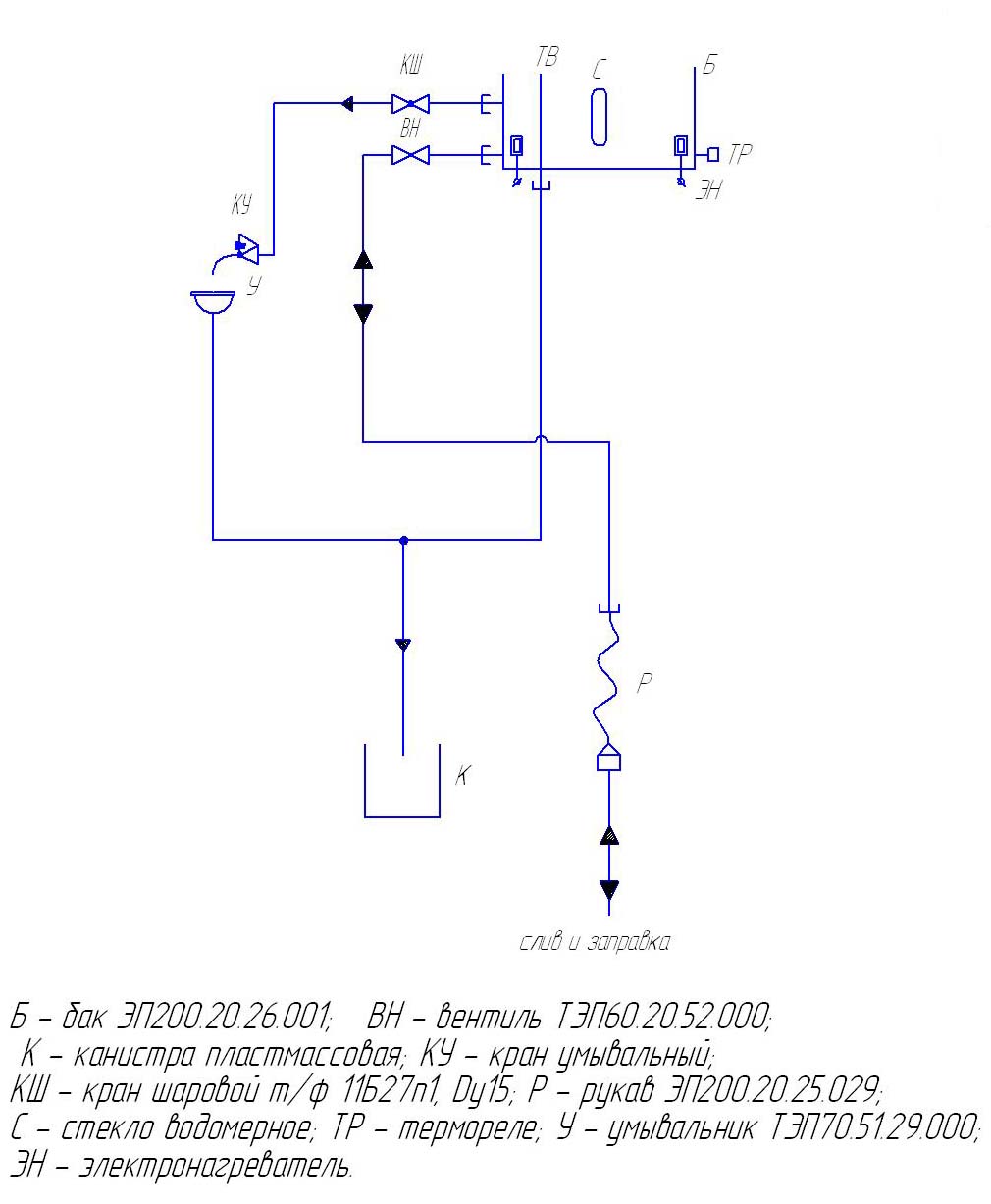

Принципиальная схема водяной системы приведена на рисунке 5.51 Для хранения и подогрева чистой воды используется теплоизолированных бак “Б” полезной емкостью 30 л с двумя электрическими нагревателями “ЭН” мощностью 0,7 кВт каждый. С целью поддержания температуры воды в пределах (40 ± 5) ºС на баке установлено термореле “ТР”. Заправка (слив) бака осуществляется через трубу “слива и заправка” с соединительной головкой и гибким рукавом “Р”. Для контроля за уровнем воды в баке имеется водомерное стекло “СВ”.
При заправке водяного бака и исключения его переполнения внутри бака установлена вестовая труба “ТВ”, которая подключена к трубопроводу слива воды из умывальника “У”. Таким образом при полностью заправленном баке вода через вестовую трубу будет переливаться в канистру “К”. В этот момент заправку следует прекратить, перекрыв вентиль “ВН”.
Из бака “Б” через открытый кран “КШ” вода подается к крану умывальника “КУ”. Раковина умывальника откидная. Нормальное положение раковины – вертикальное (закрыто), рабочее – горизонтальное.
Внимание!
1.Трубопровод воды на участках “ВН-Б” и “Б-КШ-КУ” оборудован электрическим кабелем для обогрева трубопровода в зимнее время года.
2.Обогрев трубопровода и подогрев воды в баке возможен только при поднятом токоприемнике. В случае отстоя необходимо осушить водяную систему.
Рисунок 5.51-Схема трубопровода воды санузла
5.6.Биотуалет

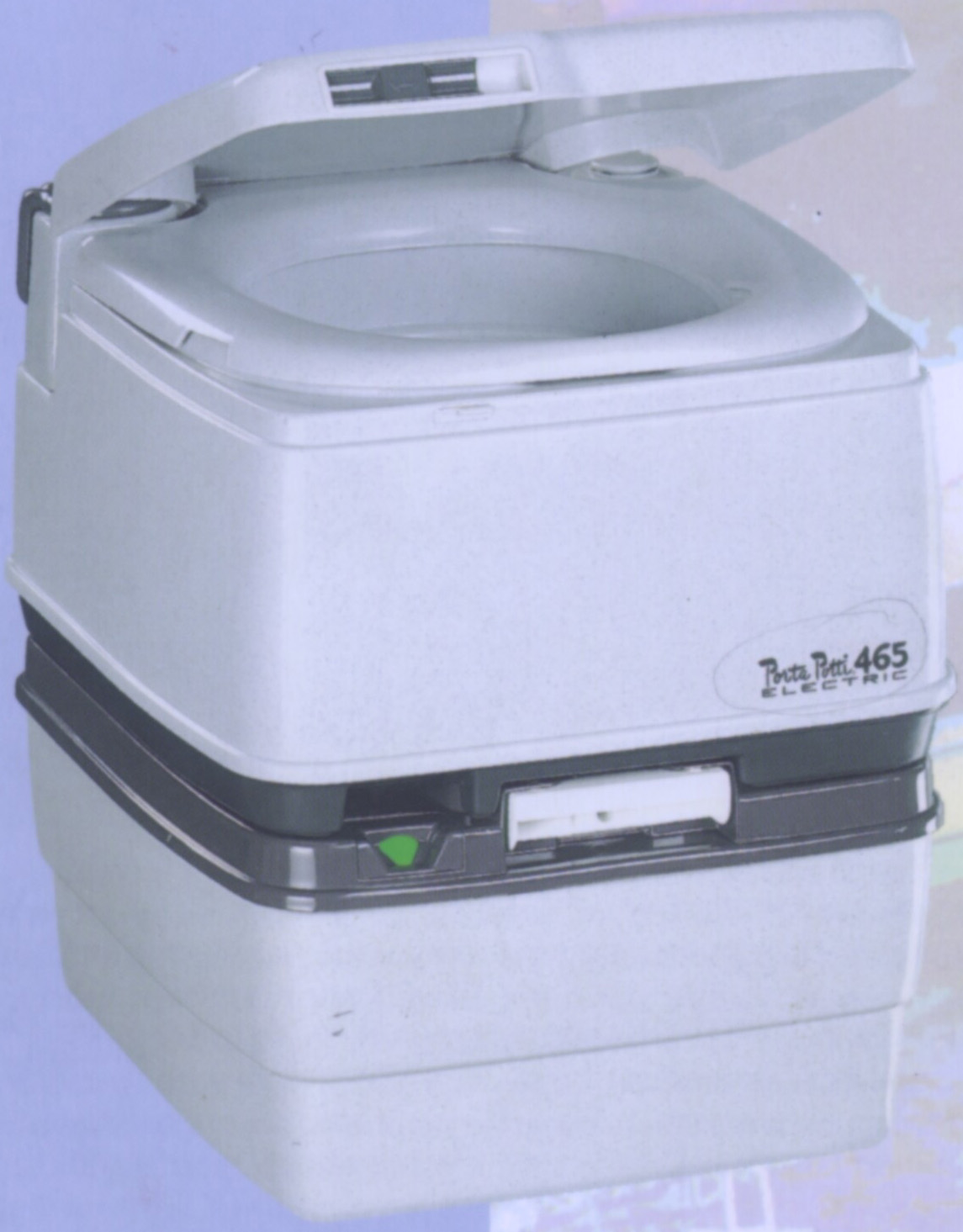

На электровозе применен переносной компактный биотуалет Thetford модели Porta Potti 365 рис 5.52
Рис. 5.52
Это туалет со смывом чистой водой, который работает точно также как обыкновенный домашний.

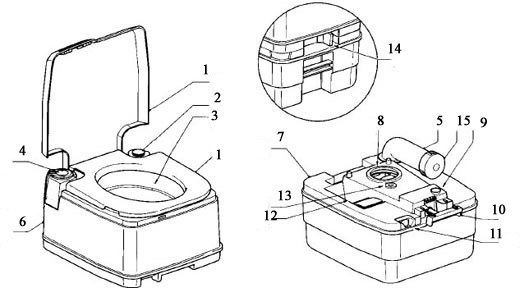

Устройство биотуалета представлено на рис.5.53.
Чистая вода из сливного бачка 6, который вместе с унитазом 3 образует верхнюю двухкомпонентную часть туалета, при нажатии на кнопку смыва 4 смывает отходы в расположенный внизу герметичный приемный резервуар 7, объем которого составляет 21 литр. В приемном резервуаре отходы жизнедеятельности человека подвергаются дезодорации и химической обработке. При показании индикатора загрязнения 11, свидетельствующего о том, что приемный резервуар полон (индикатор красного цвета), необходимо нижнюю часть туалета отсоединить от основной верхней части конструкции, после чего ее можно легко доставить к месту выброса отходов и аккуратно слить содержимое. Транспортировка к месту выброса отходов приемного резервуара осуществляется за ручку, которая расположена на задней панели нижней части.
1 – Съемное сиденье и крышка; 2 – Крышка сливного бачка;
3 – Унитаз; 4 – Кнопка смыва; 5 – Встроенный вращающийся сливной патрубок; 6 – Сливной бачок; 7 - Бачок для приема стоков; 8 – Заслонка; 9 - Кнопка клапана выпуска воздуха, для предотвращения разбрызгивания при опорожнении; 10 - Язычок для открытия и закрытия заслонки; 11 - Индикатор наполнения бачка для стоков; 12 - Кармашек для туалетных жидкостей; 13 - Клапан выпуска воздуха; 14 - Защелка для фиксирования сливного бачка; 15 - Колпачок патрубка.
Рисунок 5.53
Эксплуатация.
Во избежание скачка давления, возникающего
от больших перепадов температуры и/или
высоты, один раз откройте и снова
закройте заслонку бачка для стоков при
закрытой крышке последнего смотри
рисунок 5.54 Внимание!
При транспортировке, во время которой
могут возникнуть большие перепады
высот (например в горах) держите заслонку
чуть-чуть приоткрытой во избежание
перепадов давления.
Рис. 5.54
Закачайте небольшое количество воды
в унитаз, путем нажатия на ручной насос
или раскройте заслонку, вытянув язычок. Туалет
Thetford готов к использованию. После
пользования туалетом, если заслонка
все еще закрыта, откройте ее, вытянув
язычок. Смойте туалет, нажав на насос. Оптимальный
смыв достигается при нескольких (3-4
раза) повторных к ротких нажатиях на
насос. Задвиньте заслонку с помощью
язычка смотри рисунок 5.55.
Рис. 5.55
Внимание!
- При пользовании биотуалетом запрещается сбрасывать в бак для приема стоков бумагу и др. посторонние предметы кроме фирменной туалетной бумаги Thetford Aqua Soft. Это специальная, легкорастворимая и мягкая туалетная бумага для любых типов биотуалетов. Разлагается вместе с отходами. Не засоряет сливные и канализационные системы.
- Для предотвращения замерзания чистой воды в наполняемом бачке в холодное время года рекомендуется в состав воды добавлять не замерзающие жидкости, например нетоксичный антифриз (пропиленгликоль) или антифриз, используемый в автомобильной промышленности.
В зимних условиях при опущенном токоприемнике и отсутствии подогрева воды в баке санузла - воду необходимо слить.
