Блок бокового подвижного окна
Блок бокового окна состоит из следующих основных узлов (рис. 5.33):
стационарной рамы, которая вклеена в кузов электровоза;
подвижной рамы, в которую вклеено необогревное изделие остекления;
ручки закрытия окна;
ловителя, предназначенного для фиксации окна в закрытом положении;
фиксатора окна в открытом положении;
уплотнителя;
соединительного кабеля;
зеркала обратного вида.
предохранительного щитка.
Работа бокового подвижного окна.
Боковое подвижное окно может быть установлено в положение «Открыто» или в положение «Закрыто».
Для установки бокового подвижного в положение «Открыто» необходимо проделать следующие операции:
повернуть ручку 3 замка из положения «Закрыто» в положение «открыто» на 90 против часовой стрелки для окна помощника и по часовой стрелке для окна машиниста;
потянуть подвижную раму 2 за ручку 3 на себя до упора;
сдвинуть подвижную раму в направлении лобового окна до щелчка фиксатора 6.
Для установки бокового подвижного окна в положение «Закрыто» необходимо проделать следующие операции:
убедиться, что ручка 3 находится в положении «Открыто», если это не так, повернуть ручку в это положение;
сдвинуть подвижную раму 2 по направлению к задней стенке кабины до упора, при этом цилиндрические зажимы, расположенные на ней, должны войти в пазы ловителей 5;
надавить на подвижную раму, чтобы она прижалась к уплотнителю 6 по всей поверхности;
повернуть ручку 3 в положение «Закрыто»;
убедиться, что окно зафиксировано в закрытом положении, а между подвижной рамой 2 и уплотнителем 7 нет зазоров.
В случае если подвижная рама перемещается с заеданием или для закрытия окна необходимо приложить значительное усилие, следует проверить наличие в пазах механизма посторонних предметов и, при наличии, удалить их.
Эксплуатация окна с посторонними предметами в механизме перемещения может привести к поломке механизма перемещения или излому ручки!
Для проезда негабаритных мест необходимо демонтировать кронштейны зеркал обратного вида и защитные щитки, расположенные на боковых окнах. Для этого необходимо:
выкрутить установочный винт, расположенный на корпусе держателя;
вытащить корпус держателя из паза путем поднятия его вверх.
Для монтажа кронштейнов требуется повторить указанные операции в обратном порядке.
Для предотвращения самопроизвольного складывания зеркала и его люфта в процессе эксплуатации, необходимо подтянуть гайку в нижней части корпуса держателя.
Для поворота предохранительного щитка 4 необходимо на 5 мм приподнять его вверх, после чего станет возможным поворот его в нужную сторону (в открытое или закрытое положение).

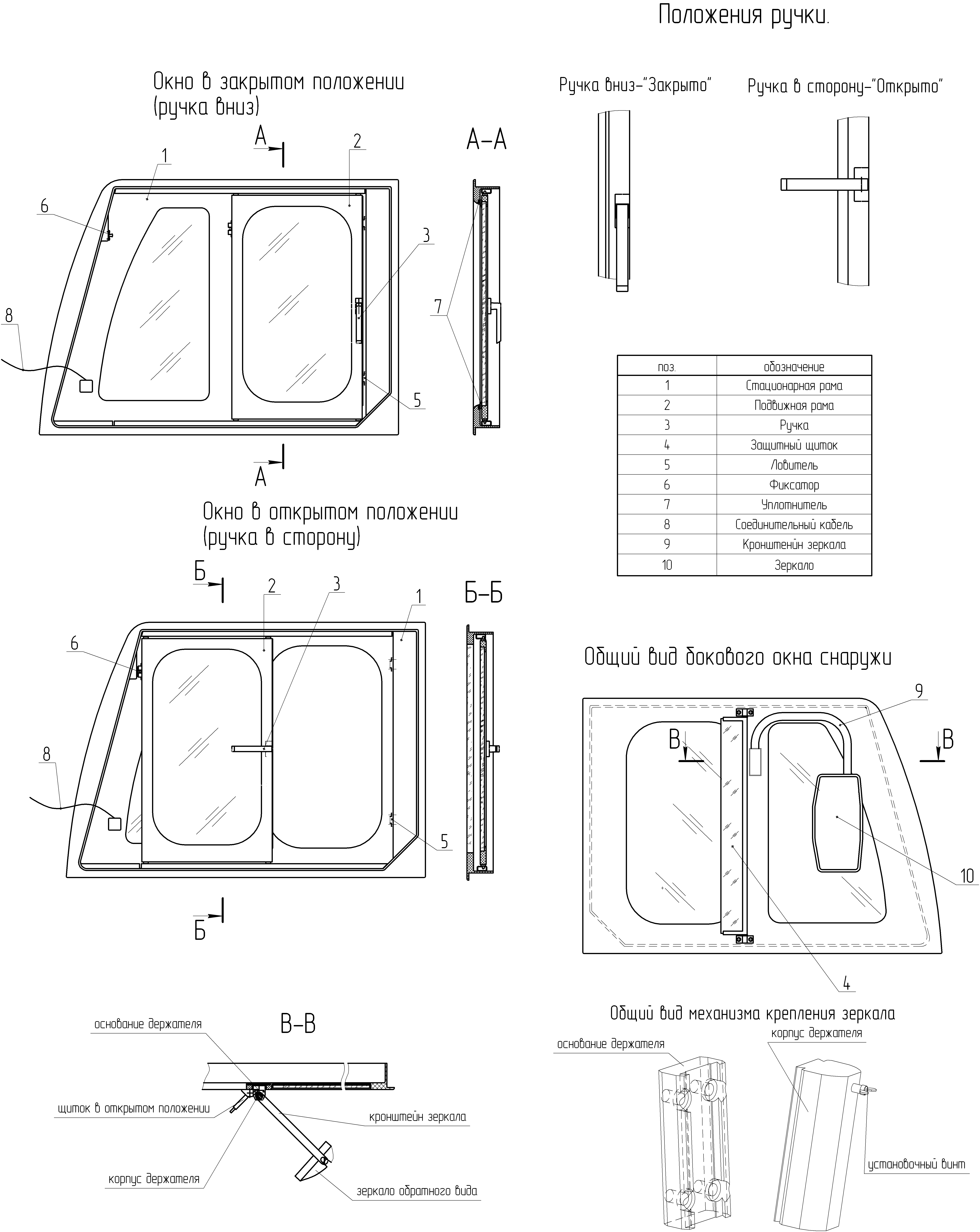

Рис. 5.33
ВНИМАНИЕ! Кронштейны зеркал обратного вида крепятся на кузов при помощи клинового паза типа «ласточкин хвост» и установочного винта Кронштейны и клиновые пазы не взаимозаменяемые! Кронштейн и клиновой паз имеют одинаковую маркировку. При несоблюдении маркировки, происходит выход из строя кронштейна или клинового паза!
