5 .1.6 Колесная пара

Колесная пара (черт.ЭП2К.31.15.000) предназначена для восприятия всех нагрузок обрессоренной массы электровоза приходящуюся на буксу, взаимодействия с рельсовой колеей при движении электровоза, передачи силы тяги и торможения к раме тележки.

Техническая характеристика

  1. Диаметр обандаженного колеса, мм………………………………………… 1250

  2. Колесные центра……………………………………………………………... катаные

  3. Толщина нового бандажа, мм……………………………………………….. 90

  4. Расстояние между внутренними гранями бандажей, мм…………………. 14401

  5. Ширина бандажа, мм…………………………………………………………

  6. Диаметр буксовой шейки оси, мм………………………………………………..

  7. Диаметр подступичной части оси, мм…………………………………………...

  8. Диаметр средней части оси, мм…………………………………………………..

  9. Масса колесной пары, кгс………………………………………………………… 2973

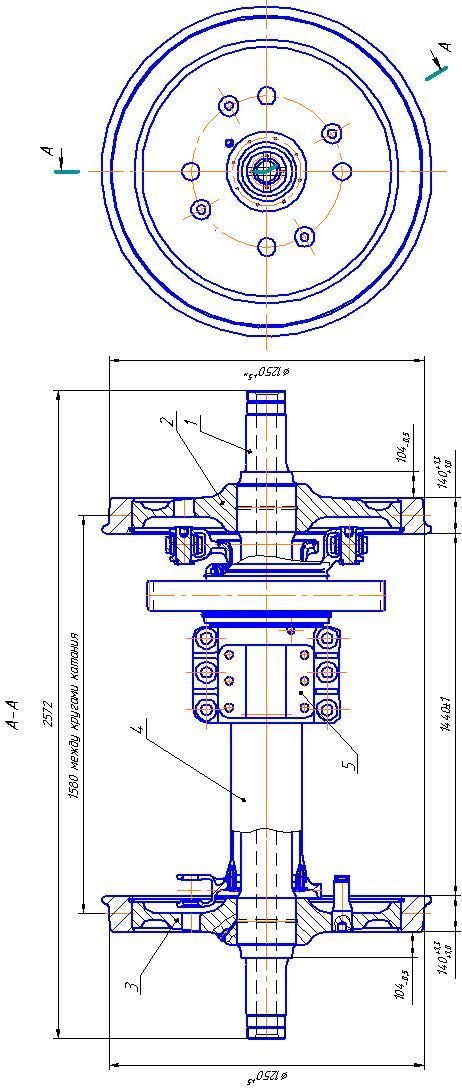

Колесная пара (рис. 5.9) состоит из оси 1, колес 2 и 3 с бандажами и полого вала 4. На полый вал установлена опора подшипников 5.

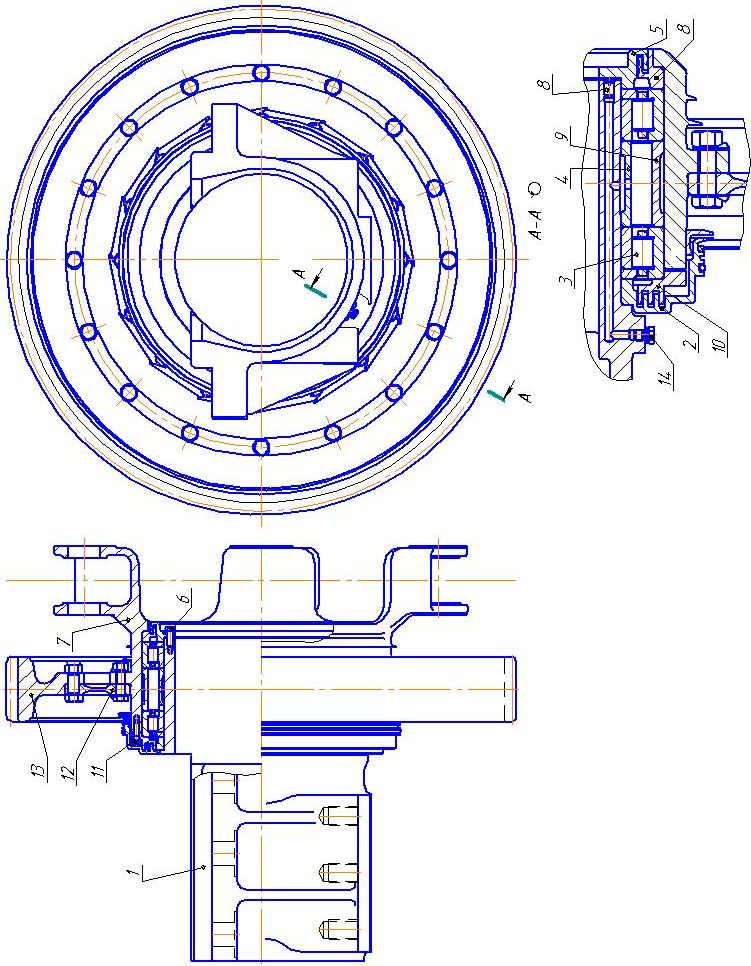

Опора подшипников (рис. 5.10) предназначена для установки ведомого зубчатого колеса и состоит из опоры 1, на которой установлены крышка лабиринта 2, роликовые подшипники 20-2232872МК ТУ37.006.051-73 3, проставочное кольцо 4, наружняя крышка 5. Крепление крышки 5 производится болтами 6 со стопорными шайбами. На подшипниках вращается ступица 7 с кольцом лабиринтным 8, проставочным кольцом 9 и крышкой внутренней 10 закрепленной болтами 11 со стопорными шайбами.

Ступица относительно опоры имеет осевой люфт в подшипниках в пределах 0,25…0,35 мм, который обеспечивается за счет обработки кольца проставочного 4.

На фланце ступицы 7 болтами с гайками и стопорными планками и штифтами, установленными с натягом, закреплен диск 12, на котором в свою очередь, призонными болтами с гайками закреплен зубчатый венец 13.

Добавление смазки в подшипники производится через канал, закрытый пробкой 14.

Конструкция подшипникового узла ведомого зубчатого колеса позволяет произвести его частичную разборку для производства ревизии подшипников без расформирования колесной пары. Расположение деталей на оси колесной пары при ревизии подшипников показано на рисунке 5.11. Для разборки опоры подшипников необходимо отвернуть болты 6, псле чего сместить опору по отношению к ступице 7.

5.1.7 Установка колесно – моторных блоков

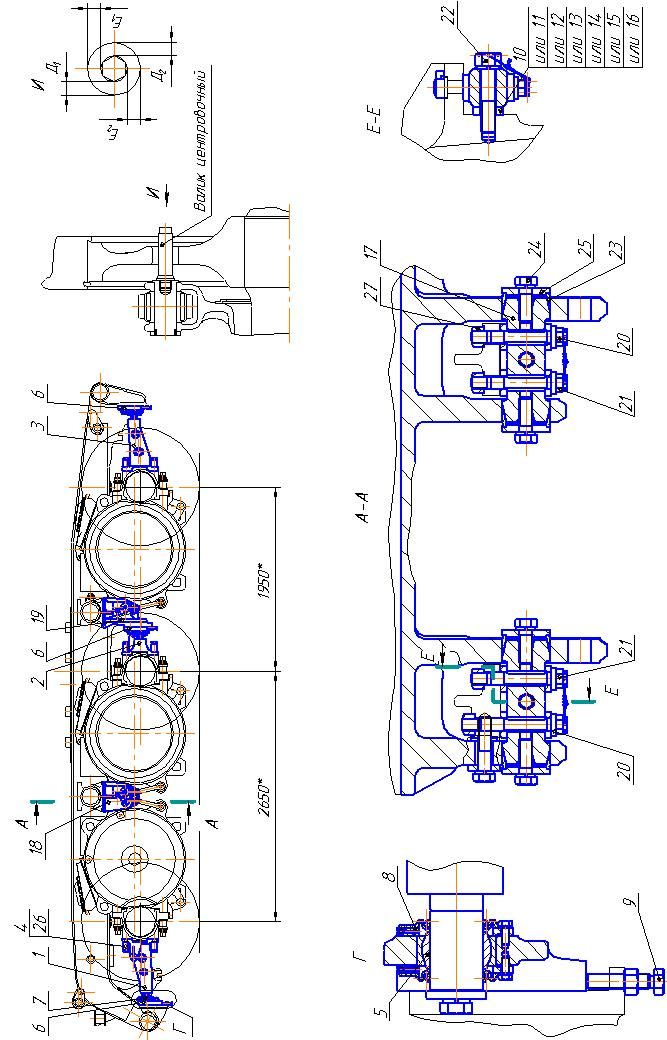

Колесно-моторные блоки (рис.5.12) имеют опорно-рамное подвешивание ТЭД. Через кронштейны прилитые к корпусам ТЭД и кронштейны 1, 2 и 3, закрепленные болтами 4 через втулки 26 на опоре подшипников, которая жестко крепится к остову тягового электродвигателя, ТЭД опираются на раму тележки. Кронштейны 1, 2 и 3 передают нагрузку через сферический шарнир 5 (подшипник ЩСЛ-70 ТУ4649-020-05808824-2005), установленный в кронштейны 6, которые крепятся болтами 7 к раме тележки. Полость сферического шарнира при сборке заполняется маслом веретенным АУ ТУ 38.1011232-89 и герметизируется уплотнениями 8, которые болтами крепятся к кронштейнам 6. Кронштейны 1, 2 и 3 вместе с кронштейнами 6 имеют возможность свободно перемещаться (при незатянутых болтах 7) по вертикали за счет вращения болтов 9, обеспечивая, таким образом, центровку полового вала относительно оси колесной пары в вертикальном направлении. В горизонтальном направлении центровка регулируется за счет подбора прокладок 10-16.

Кронштейны прилитые к корпусам ТЭД своими “лапами” опираются на валики 17, в средней части имеющие квадратные сечения и связанные с кронштейнами 18 и 19 болтами 20, 21 и 22 с гайками 27. Кронштейны 18 и 19 жестко закреплены с помощью штифтов, посаженных с натягом, болтов и гаек на средних поперечных балках рамы тележки. Концы валиков 17 выполнены коническими и устанавливаются в проушинах кронштейнов 18 и 19 через конические втулки 23, поджатые болтами 24 через шайбы 25.

Центровка полого вала контролируется по соосности отверстий проушин привода полого вала и отверстий в колесном центре. Разность размеров Д1 и Д2 , Е1 и Е2 не более 2 мм, причем Е1 должно быть меньше Е2. Сборка и центровка подвешивания ТЭД должна производиться по инструкции ЭП2К.31.07.000И.

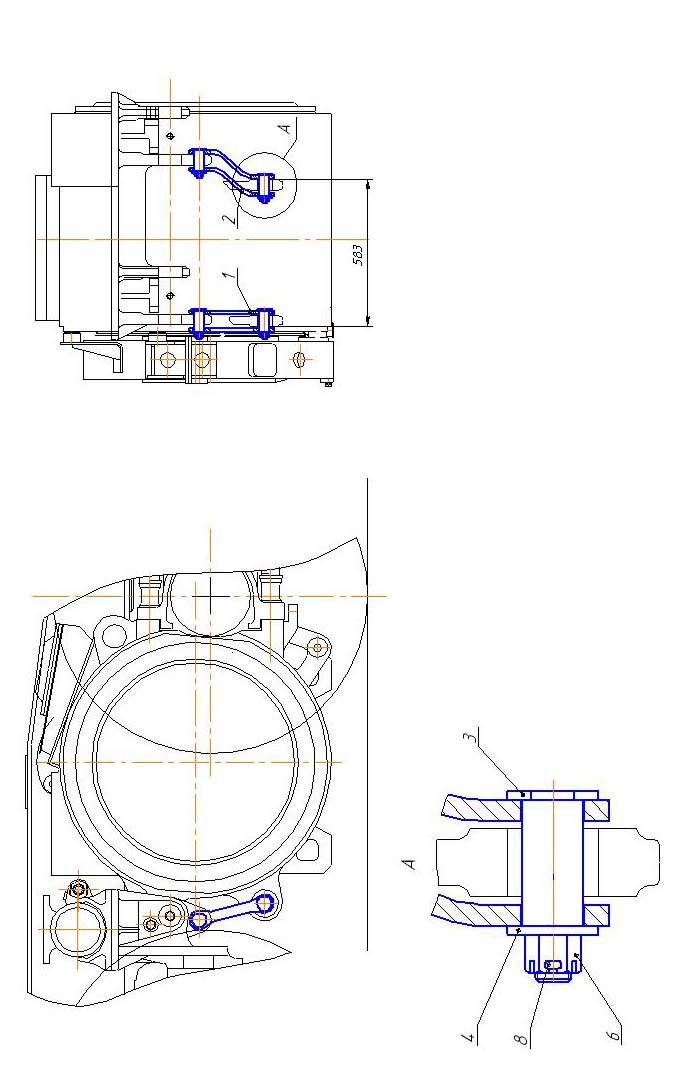

Для предотвращения падения тяговых электродвигателей с редукторами при аварийных ситуациях предусмотрены предохранительные подвески (черт. ЭП2К.31.26.000). Установка предохранительных подвесок показано на рисунке 5.13.
