Содержание
Стр.
Рецензия 3
Введение 4
1. Выбор и обоснование проектных решений 5
1.1. Трасса кабельной линии передачи 5
1.2. Характеристика оконечных и промежуточных пунктов 6
1.3. Выбор и характеристика транспортной системы 7
1.4. Выбор типа оптического кабеля и муфт 8
1.5. Выбор регенератора 12
1.6. Схема организации связи и распределения оптических волокон…………………14
1.7. Расчет предельных длин участков регенерации…………………………………....15
2. Расчёт параметров ВОЛП 14
2.1. Расчёт распределения энергетического потенциала по длине
регенерационного участка 16
Рецензия. Введение.
В настоящее время ускорение технического прогресса невозможно без совершенствования средств связи, систем сбора, передачи и обработки информации. В вопросах развития сетей связи во всех странах большое внимание уделяется развитию систем передачи и распределения (коммутации) информации.
Наиболее широкое распространение в последнее время получили многоканальные телекоммуникационные системы (ТКС) передачи с импульсно-кодовой модуляцией (ИКМ), работающие по волоконно-оптическим кабелям (ОК).
Дальнейшему развитию цифровых способов передачи способствуют уникальные свойства волоконно-оптических линий связи (ВОЛС):
малые затухание и дисперсия оптических волокон (ОВ);
гибкость в реализации требуемой полосы пропускания;
широкополосность;
малые габаритные размеры и масса ОВ и ОК;
невосприимчивость к внешним электромагнитным полям;
отсутствие искрения при обрывах, коротком замыкании и ненадёжных контактах;
допустимость изгиба ОВ под малым радиусом;
возможность использования ОК, не обладающих электропроводностью и индуктивностью;
высокая скрытность связи;
высокая прозрачность ОВ;
возможность постоянного усовершенствования системы связи по мере появления источников с улучшенными характеристиками.
Поэтому на данном этапе развития ВСС весьма важным является умение проектировать цифровые оптические линии передачи и оценивать качество их функционирования.
СМ РД шрифт 14, интервал 1.5
Выбор и обоснование проектных решений трасса кабельной линии передачи
Оконечные пункты: Омская область, г.Омск – Новосибирская область, г.Новосибирск.
Промежуточные пункты: Село Минино, Татарский район, Новосибирская область; г.Барабинск, Барабинский район, Новосибирская область; село Кокошино, Чулымский район, Новосибирская область.
.
Пункты размещения регенераторов: Омская область, г.Калачинск
Трасса прокладки кабеля. Общий вид:
Описать трассу, указать расстояния, условн. обозначения
ХАРАКТЕРИСТИКА ОКОНЕЧНЫХ И ПРОМЕЖУТОЧНЫХ ПУНКТОВ
В данном курсовом проекте рассматриваются вопросы построения ВОЛП между г.Омск и г.Новосибирск, протяженностью 650 км. На протяжении всей линии будет расположено три промежуточных пункта. Проектируемый кабель будет проложен в грунт вдоль автомобильной трассы М51. На обоих оконечных пунктах будет расположена аппаратура «Супер Гвоздь», так как она способна передавать поток 24Е1. Аппаратура на оконечных пунктах будет располагаться в техническом помещении.
Данная ВОЛП будет соединять АТС г.Омск с АТС г.Новосибирск. Данная линия связи может быть также востребована другими организациями.
ВЫБОР И ХАРАКТЕРИСТИКА ТРАНСПОРТНОЙ СИСТЕМЫ
В
соответствии с заданием на проектирование
необходимо было выбрать ОЦТС, поддерживающую
скорость передачи 45 Мбит/с.
В
учебном пособии и интернете огромное
разнообразие таких ОЦТС.
Убрать!
В
качестве системы передачи мной
был выбран оптический мультиплексор
«Супер Гвоздь».

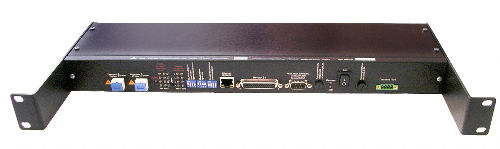

Внешний вид мультиплексора:
Назначение: оптический мультиплексор ЦВОЛТ "Супер Гвоздь" предназначен для передачи от 4 до 24 первичных цифровых потоков 2,048 Мбит/с (Е1), потока Ethernet 10/100TX с пропускной способностью 100Мбит/с, 12 каналов по 64 кбит/с с интерфейсом RS-232 между двумя или несколькими (до 48) пунктами связи. Функциональные возможности: все модификации полукомплектов оптического мультиплексора "СуперГвоздь" передают в групповом сигнале 24 потока Е1, Ethernet 10/100TX (пропускная способность 100 Мбит/с), 12 каналов 64 кбит/с с интерфейсом RS-232. Полукомплекты позволяют выделять из группового потока в одном пункте связи:
Полукомплект «СуперГвоздь» - 4 потока Е1, поток Ethernet 10/100Tx и 2 канала RS-232;
Полукомплект «СуперГвоздь» без выделения потока Ethernet – 4 потока Е1 и 2 канала RS-232;
Полукомплект «СуперГвоздь» для промежуточного пункта связи – 4 потока Е1, поток Ethernet 10/100Tx и 2 канала RS-232;
Полукомплект «Супер Гвоздь» для промежуточного пункта связи без выделения потока Ethernet – 4 потока Е1 и 2 канала RS-232;
Групповой полукомплект «Супер Гвоздь» - 24 потока Е1, поток Ethernet 10/100Tx и 12 каналов RS-232;
Групповой полукомплект «СуперГвоздь» для промежуточного пункта связи – 24 потока Е1, потока Ethernet 10/100Tx и 12 каналов RS-232.
Топология сети ЦВОЛТ «СуперГвоздь», взависимости от модификации, позволяет организовывать работу на прием и передачу или по двум оптическим волокнам, или по одному оптическому волокну.
«точка-точка» и «точка-точка по одному волокну»;
«кольцо» и «кольцо с резервированием по одному волокну»;
«связь по одному волокну между несколькими пунктами связи».
Максимальная длина участка регенерации, образованного модемом СуперГвоздь, зависит от типа оптического волокна и длины волны излучения используемого лазера и варьируется от 60 до 120 км в зависимости от типа полукомплекта.
