3 Расчётно-конструктивный раздел

3.1 Расчёт и конструирование стальной фермы

3.1.1 Определение нагрузок на стальную ферму

Здание торгового центра – одноэтажное, колонны – железобетонные, стропильные и подстропильные фермы –металлические, L=18/12м соответственно. Ограждающие конструкции – панели типа «сэндвич» (толщ. 150 мм) с заполнением утеплителем из минеральной ваты. Кровля - рулонный ковер с утеплителем из минераловатных плит по профнастилу. Шаг ферм – 6,0 м. Район строительства – г. Сморгонь, по снеговой нагрузке IIБ, по ветровой – I. Класс условий эксплуатации – 1.

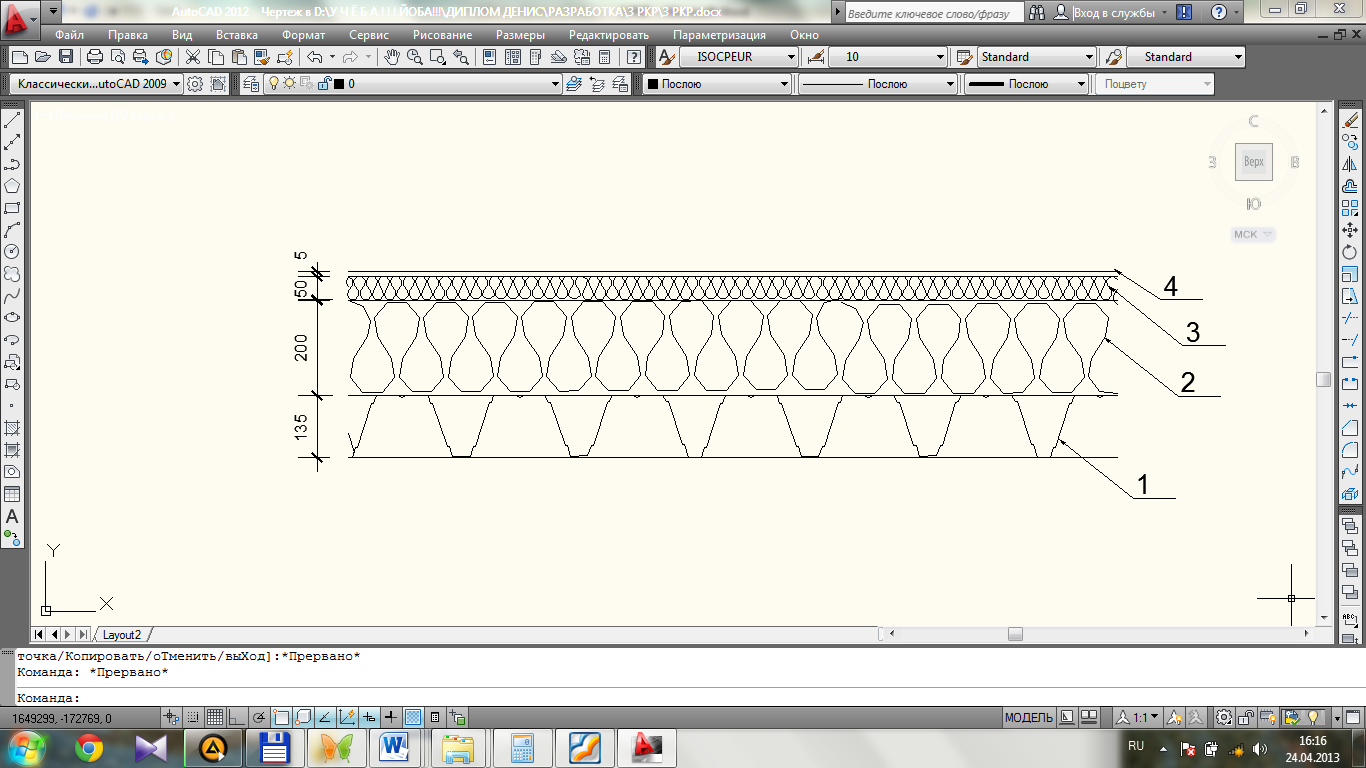

Рис. 3.1.1– Схема покрытия

Таблица 3.1.1

№	Вид нагрузки	Нормативная, кПа		gf		Расчетная, кПа
Постоянная:
1	Профнастил Н135-950-0,75	0,16		1,05		0,168
2	Мин.вата, =50,0 кг/м2	0,1		1,35		0,135
3	Мин.вата, =100,0 кг/м2	0,05		1,35		0,068
4	Двухслойная кровля "Техноэласт"	0,15		1,35		0,203
5	Собственный вес фермы со связями	0,5		1,05		0,525
Итого			g н = 0,96		–		g = 1,279

q_расч g∙B∙γ_n 1,279∙6∙0,958,84кН/м (3.1.1)

где:

γ_n – коэффициент надежности по назначению, γ_n=0,95

В – шаг стропильных ферм.

Расчетная погонная снеговая нагрузка определяется по формуле:

ss_о∙μ∙B∙γ_f∙γ_n (3.1.2)

где

s_o — нормативное значение веса снегового покрова на 1м² горизонтальной поверхности земли, принимаемая в зависимости от района строительства. Город Сморгонь расположен в IIБ снеговом районе. Нормативное значение снеговой нагрузки s_o1.2кПа;

γ_f — коэффициент надежности по нагрузке, для снега, γ_f=1.5 [8];

B — шаг стропильных конструкций.

μ — коэффициент, учитывающий конфигурацию покрытия, равный 1 т.к. уклон покрытия (2º) не превышает 25º;

В соответствии с коэффициентами μ найдем s:

s  s_о∙μ∙B∙γ_f∙γ_n = 1,2∙1∙6∙1,50,95 = 10,26 кН/м.

Нормативное значение средней составляющей ветровой нагрузки w_m на высоте z над поверхностью земли определяется по формуле:

w_m= w_o· k· с,

где w_o  0,23 кПа;

k — коэффициент, учитывающий изменение ветрового давления в зависимости от высоты здания, тип местности - В;

с — аэродинамический коэффициент; c  0,8  для наветренной стороны, c^/  -0,6 для подветренной стороны;

Нормативное значение средней составляющей ветровой нагрузки с наветренной стороны равно : при коэфициенте , учитывающем изменение ветрового давления по высоте :

до 5м k=0,5;

до 7.7м k=0,587;

до 9м k=0,62;

Сосредоточенные силы от ветровой нагрузки:
