16. Расчёт внецентренносжатых элементов с большим эксцентриситетом.

Уравнение равновесия:

Уравнение прочности:

Напряженное состояние близко к напряжённому состоянию изгибаемых элементов: часть сечения сжата, а часть растянута и имеет трещины. Разрушение начинается с достижения предела текучести в растянутой арматуре. Завершается достижением предельного сопротивления бетона и арматуры. Процесс протекает постепенно.

17. Сжатые элементы с косвенным армированием. Понятие о расчёте.

Если в некотором центрально-сжатом элементе установить поперечную арматуру, способную эффективно сдерживать поперечные деформации, то этим можно существенно увеличить несущую способность.

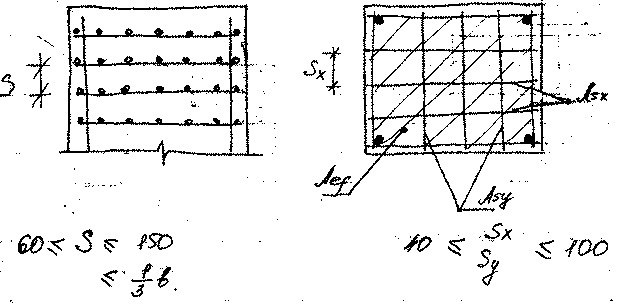

1). прямоугольные элементы: армируются часто расположенными поперечными сварными сетками.

Арматура для сеток берётся проволочная класса А500, и стержневая класса А240, А300, А400 диаметром от 6 до 14 мм. По длине армирования укладывается не менее 4-х сеток.

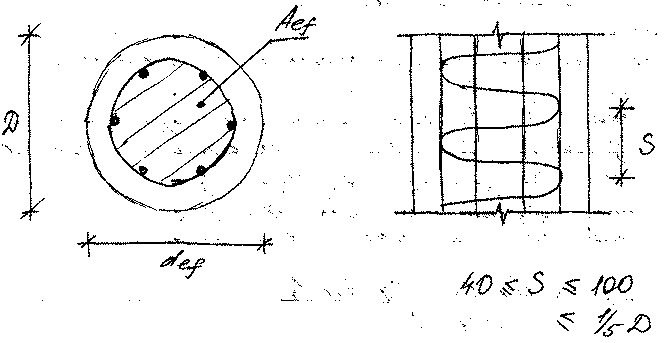

2). круглые элементы:

армируют спиральной или кольцевой арматурой класса А500 (для сеток) и А240, А300, А400 (для стержней).

Особенности расчёта: формулы для расчёта прочности те же, что и для обычных элементов.

Отличия:

1. площадь бетона применяется в пределах ядра

2. вместо R_b в формуле используется R_b,red; например, для сетчатого армирования

φ- коэффициент эффективности косвенного армирования

μ_s,x,y- коэффициент косвенного армирования с сетками

n – число стержней

A_s – площадь стержней

l – длина стержней

18. Внсцснтренно растянутые элементы.

Внецентреннорастянутые элементы- это такие элементы, у которых продольная сила N действует с эксцентриситетом е₀ по отношению к вертикальной оси элемента или когда одновременно действует продольно-осевая сила N и изгибающий момент.

Центральнорастянутые элементы как правило выполняют преднапряженными с целью повышения их трещиностойкости, а арматуру в сечении располагают симметрично, чтобы избежать эксцентриситета при обжатии. Общие принципы конструирования внецентреннорастянутых элементов, те же, что и внецентренносжатых, т.е. продольную рабочую арматуру устанавливают по сторонам сечения перпендикулярно плоскости изгиба. Продольную рабочую арматуру затем связывают хомутами или поперечной арматурой. Стыки арматуры выполняют с помощью сварки.

Растянутые элементы армируют стержнями d=3-32мм. Если ширина трещин превысила предельную, то принято уменьшать диаметр расчетной рабочей арматуры, но при этом увеличивать количество стержней. Для растянутых элементов с ненапрягаемой арматурой применяют бетоны класса В15-В22,5. В предварительно напряженных конструкциях минимальный класс бетона В22,5.

Минимальный процент армирования устанавливают из условия предупреждения внезапного разрушения при раскрытии трещин. Для центральнорастянутых элементов μ=0,1%, для внецентреннорастянутых μ= 0,05%

Внецентренное растяжение возникает в нижних поясах безраскосных ферм, в прямоугольных и многоуголь­ных в плане бункерах, силосах, резер­вуарах, бассейнах и т. п. конструкциях.

Расчет внецентреннорастянутых элементов

Внеценренное растяжения возникают в нижних поясах безрасскосных ферм, прямоугольных и многоугольных в плане бункерах, силосах, резервуарах и т.д. При расчете прочности нормальных сечений внецентреннорастянутых элементов возможно два случая предельных состояний по несущей способности, которые зависят от величины эксцентриситета, продольной силы N относительно оси элемента. Характер разрушения этих элементов также зависит от величины начального эксцентриситета е₀. Различают два случая расчета внецентреннорастянутых элементов:

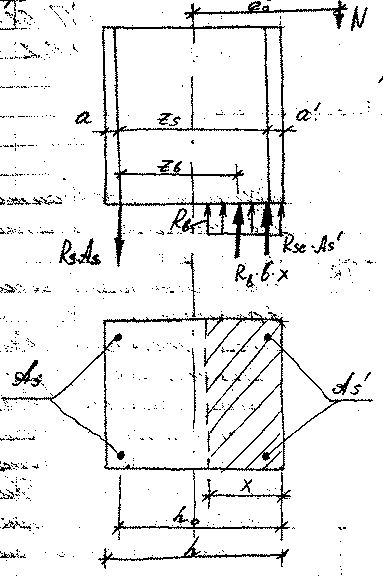

1) большие эксцентриситеты т.е., когда равнодействующая усилий в арматуре находящейся в пределах сечения, а продольная сила N за пределами этого сечения .

е^/ > h₀- a^/

2) малые эксцентриситеты, т.е., продольная сила N располагается в сечении элемента между усилиями в арматуре

е^/ < h₀- a^/
