Этапы коррекции статических поправок

Коррекция статических поправок проводиться в три этапа:

1. Формирование годографов по одному из принципов;

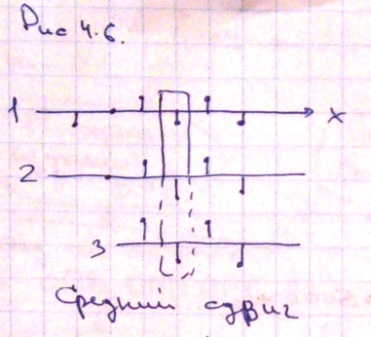

2 . В пределах сформированной сейсмограммы вводятся все поправки СтП и кинематические, т.е. происходит спрямление годографов однократных волн и затем происходит расчет функции взаимной корреляции трасс. Рис 4.5. Максимум функции взаимной корреляции показывает подобие функций, а это подобие наступило, если мы сдвинем одну из функции на величину τ₁. Получаем годограф сдвигов. Аналогичная процедура проводиться и с соседними сейсмограммами. На каждом пикете мы получаем несколько суммарных сдвигов. Рис 4.6.

3. Аппроксимация каждого годографа сдвигов параболой.

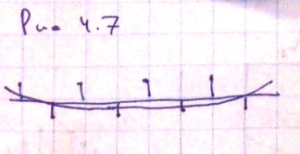

Е сли бы погрешностей, указанных выше, не было, то годограф сдвигов представлял бы собой прямую линию или параболу (при неправильном определении кинематических поправок), а наличие погрешностей приводит к разбросу точек. Рис 4.7.Предположим имеется некоторый разброс точек, который мы аппроксимируем параболой. И отскоки от параболы и будут погрешностями статических поправок за ПП или ПВ в зависимости от формирования годографов.

Т аким образом мы можем определить погрешности за ПП и за ПВ и ввести их с обратным знаком в каждую сейсмическую трассу. Иногда в пределах сейсмограммы получают суммарную трассу (эталонную) и расчет функции взаимной корреляции проводят между каждой трассой и эталонной в пределах сейсмограммы. Достаточно хорошо устраняется высокочастотная компонента СтП, достаточно сложно средне- и низкочастотная компонента. При этом коррекция статики может производиться в несколько этапов в промежутке между которыми чаще всего, проводиться коррекция кинематических поправок.

Кинематические поправки (nmo)

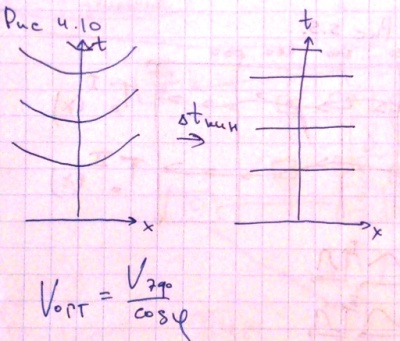

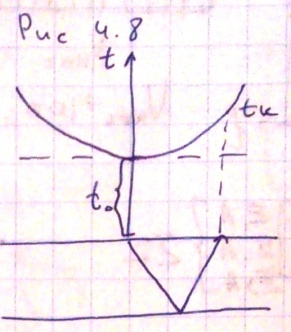

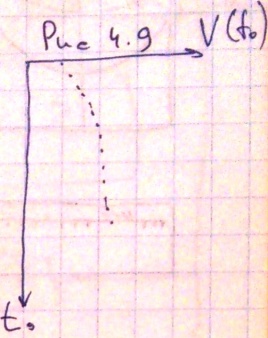

Кинематические поправки рассчитываются по формуле 4.4. Рис 4.8. – нормальный годограф – это годограф от горизонтальной границы. Для ввода кинематических поправок нужно знать закон распределения скоростей со временем, рис 4.9. Все спрямляем, рис 4.10. Остается вопрос: какую скорость использовать в СР.

Скорости в сейсморазведке

С редняя скорость определяется по данным СК, ВСП в предположении, что путь волны перпендикулярен напластованию. Пластовая скорость – то же самое только скорость в пласте. Эффективная скорость определяется по годографу отраженной волны (годографу ОПВ) в предположении, что граница плоская, а вышележащая среда однородная. Но слоистость разреза, криволинейность границ, приводят к тому, что V_ср и V_эф отличаются друг от друга. И обычно V_эф больше, чем V_ср.

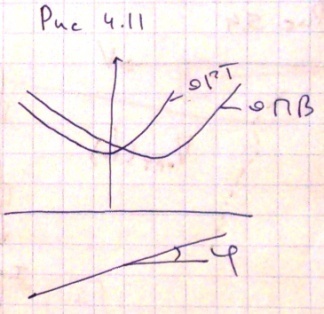

V_ОГТ или V_{суммирования} (V_{накапливания}). Фактически эта скорость определяется по годографам, но сформированным по ОГТ. Годографы ОГТ и ОПВ фактически не отличаются при горизонтальных отражающих границах. Если граница наклонная, то годограф ОПВ сместиться в сторону восстания границы, а ОГТ останется симметричным. Рис 4.11. Годограф ОГТ спрямляется наилучшим образом, если использовать скорость V_ОГТ для расчета кинематической поправки. Для нахождения этой скорости используется процедура коррекции кинематических поправок.
