13. Импульсный режим излучения уз колебаний. Параметры зондирующих импульсов
Первый ультразвуковой дефектоскоп, разработанный С. Я. Соколовым в 1928 г., работал в непрерывном режиме излучения упругих колебаний. При этом он мог реализовать только теневой метод ультразвукового контроля, идея которого поясняется рисунком 16.

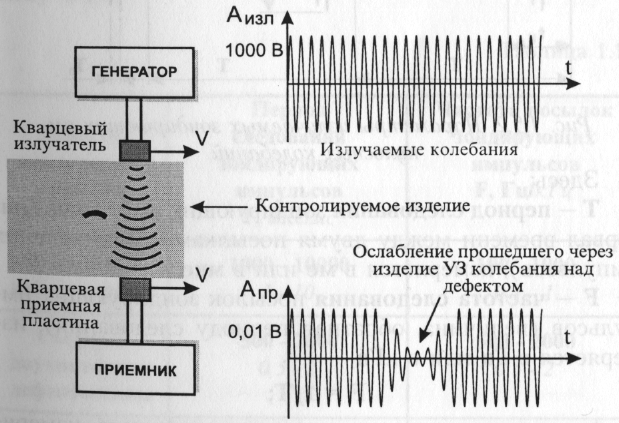

Рис. 16. Принцип теневого метода ультразвукового контроля изделий, реализованного С. Я. Соколовым
В современных дефектоскопах в основном используют импульсный режим излучения ультразвуковых колебании. При этом периодически излучают кратковременные импульсы с высокочастотным (ВЧ) заполнением. Импульсы ультразвуковых колебаний, излучаемые в контролируемое изделие, называются зондирующими. Основные параметры излучаемых зондирующих импульсных колебаний показаны на рис. 17.

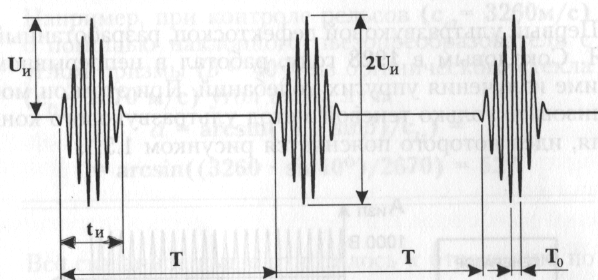

Рис. 17. Параметры излучаемых зондирующих импульсных колебаний
Здесь:
Т - период следования зондирующих импульсов (интервал времени между двумя посылками зондирующих импульсов), измеряется в мс пли в мкс;
F - частота следования посылок зондирующих импульсов (величина, обратная периоду следования), измеряется в Гц или в кГц,
F = 1/Т;
tи - длительность зондирующего импульса, измеряется в мкс;
То - период высокочастотного заполнения зондирующего импульса, измеряется в мкс;
fо - частота высокочастотного заполнения зондирующего импульса (величина, обратная периоду ВЧ запол нения), измеряется в МГц,
f о= 1/То ;
Uи - амплитуда зондирующего импульса, измеряется в В.
Частота следования зондирующих импульсов, используемая в различных дефектоскопических средствах, зависит от скорости перемещения ультразвукового преобразователя по контролируемому изделию. Чем быстрее перемещаются ультразвуковые преобразователи по контролируемому изделию, тем чаще должны посылаться ультразвуковые колебания.
Длительность зондирующих импульсов
Длительность зондирующих импульсов измеряют обычно на уровне 0,1 от максимального значения Uи . В зондирующем импульсе, как правило, содержится от 4 до 12 периодов колебаний с ультразвуковой частотой fо(рис. 18).

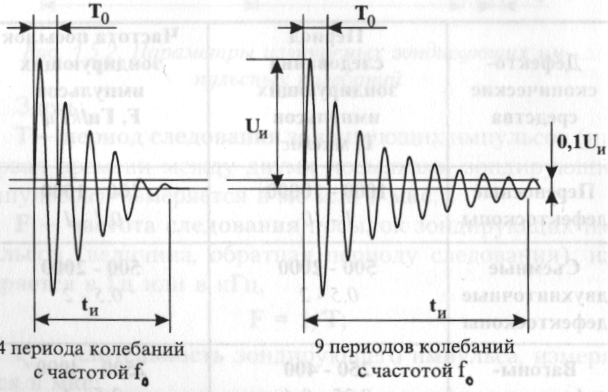

Рис. 18. Длительность зондирующих импульсов
Период этих колебаний То для традиционной в рельсовой дефектоскопии частоты ультразвуковых колебаний fо = 2,5 МГц равен
То =1/fo = 1/2 500 000 Гц = 0,0000004 с = 0,4 мкс.
Отсюда длительность зондирующих импульсов tи= 1,6-5,0 мкс.
Чем длиннее зондирующий импульс, тем мощнее излучаемые колебания и тем глубже можно прозвучить контролируемое изделие. В то же время, чем короче зондирующий импульс, тем лучше разрешающая способность дефектоскопа по дальности и меньше «мертвая» зона. Поэтому выбор длительности зондирующего импульса — решение компромиссное.
Частота заполнения
Частоту заполнения fo зондирующих колебаний, как уже отмечалось выше, выбирают, исходя из минимальных размеров требующих выявления дефектов, с одной стороны, и максимальных размеров зерен материала, из которого изготовлено контролируемое изделие — с другой. Размеры зерен, в свою очередь, влияют на коэффициент затухания ультразвуковых волн в материале изделия. Необходимо, чтобы длина ультразвуковой волны Я была сравнима с минимальным размером обнаруживаемого дефекта и намного больше размера зерна металла.
Как известно, длина ультразвуковой волны λ в среде определяется частотой излучаемых колебаний fo
λ = c/fо.
В рельсовой дефектоскопии она определяется соотношениями:
- для продольных волн
λ = 5 900/2 500 000 = 0,00236 м = 2,36 мм;
- для поперечных колебаний
λ = 3 260/2 500 000 = 0,0013 м = 1,3 мм.
