12. Законы отражения и преломления:

Они аналогичны законам геометрической оптики:

1 отраженные и преломленные лучи лежат в одной плоскости которая образуется падающей волной и нормалью

2 угол отражения продольной волны равен углу падения

3 углы падения и отражения и преломления подчиняются закону Снелиуса.

При увеличении угла β углы α_l2 и α то же увеличиваются и при некотором значении угла β = β_кр.1 продольная волна С_l2 будет направлена по поверхности не попадая в среду два.

При дальнейшем увеличении угла до β_кр.2 по поверхности будут направлены только сдвиговые волны.

13. Импульсный режим излучения ультразвуковых колебаний.

1 Соколов

изучал непрерывно

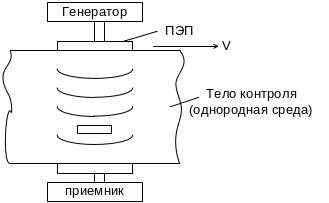

Ослабление ультразвуковых колебаний над дефектом( теневой метод контроля). Но рисунок 1 ультразвук излучался непрерывно. В современных дефектоскопах используются импульсный режим излучения ультразвуковых колебаний.

Современные дефектоскопы излучают зондирующие импульсы.

Т – период следования зондирующих импульсов. F = 1 / T (Гц) – частота следования зондирующих импульсов T_и – длительность зондирующего импульса Т₀ – период высокочастотного заполнения зондирующего импульса f₀ = 1 / T₀ – частота высокочастотного заполнения зондирующего импульса T₀ – период высокочастотного заполнения зондирующего импульса И_н – амплитуда зондирующего импульса

Съемные однониточные дефектоскопы. Съемные двухниточные дефектоскопы. Чем быстрее перемещается ультразвук по контролируемому изделию, тем чаще он должен посылать ультразвуковые колебания.

14. Длительность зондирующих импульсов

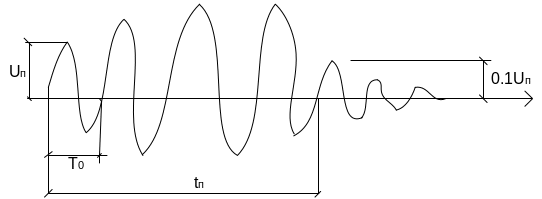

Длительность зондирующих импульсов (t_и) обычно измеряют на уровне 0,1*И_и

В зондирующем импульсе находится от 4 – 12 периодов колебаний, с частотой f₀ = 2.5 МГц, тогда Т₀ = 1 / f = 0,4 мкс.

t_и = 1,6 – 5 мкс

Чем длинее зондирующий импульс тем мощнее излучаемые колебания, тем глубже можно прозвучить контролируемое изделие.

Чем короче зондирующий импульс, тем лучше разрешающая способность дифектоскопа.

Классификация методов ультразвукового контроля

До недавнего времени использовались два метода:

1 эхо метод

2 зеркально – теневой

Сейчас:

1 совмещен 1 + 2

2 теневой метод

3 дельта метод

15. Эхо-метод УЗ контроля.

Основан на излучении в тело контроля зондирующих импульсов и отражении этих импульсов (и регистрация ) от дефектов.

«+»: 1.доступ к контролирующему изделию–односторонний; 2.большая чувствительность к внутренним дефектам; 3. большая точность в определении координат дефектов.

«-»: 1. резкая зависимость амплитуды эхосигнала от ориентации дефектов; 2.отсутствие эхосигналов на выходе при отсутствии дефектов.

1 7. Конструкция пьезоэлектрического преобразователя при наклонном вводе УЗ колебаний.

α-угол ввода;

C_t – скорость распространения сдвиговой волны;

C_t=3260 м/с

При наклонном вводе УЗ колебаний временный интервал между зондирующим импульсом и получением эхосигнала от дефекта можно выразить формулой:

t = 2r/C_t = 2h/C_t*cos α

r – расстояние от дефекта до ПЭП;

из формулы можно выразить: h=C_t*cos α * t/2

L=(t*C_t*sin α)/2..
