38. Дайте краткую характеристику назначения библиотеки "Basic" и её элементов в программе Electronics Workbench 5.12с

Библиотека Basic (базовые элементы)

Резистор в EWB выглядит, как показано на рисунке 3.4а. Сопротивление резистора измеряется в Омах и задается производными величинами (от Ом до МОм).

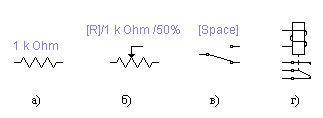

Рисунок 3.4 – Некоторые часто используемые элементы библиотеки Basic

Переменный резистор показан на рисунке 3.4б. Положение движка переменного резистора устанавливается при помощи специального элемента – стрелочки-регулятора. В диалоговом окне можно установить сопротивление, свойства модели, начальное положение движка (в процентах) и шаг приращения (также в процентах). Имеется возможность изменять положение движка при помощи клавиш-ключей.

Используемые клавиши-ключи:

• буквы от А до Z;

• цифры от 0 до 9;

• клавиша Enter на клавиатуре;

• клавиша пробел [Space].

Для изменения положения движка необходимо нажать клавишу-ключ. Для увеличения значения положения движка необходимо одновременно нажать [Shift] и клавишу-ключ, для уменьшения – клавишу-ключ. Имя управляющей клавиши можно ввести с клавиатуры в диалоговом окне "Value", появляющемся после двойного щелчка мышью на изображении элемента, причём это относится ко всем элементам, управляемым клавишами-ключами.

Ключ, управляемый клавишей изображен на рисунке 3.4в. Ключи могут быть замкнуты или разомкнуты при помощи управляющих клавиш на клавиатуре. Имя управляющей клавиши можно ввести с клавиатуры в диалоговом окне "Value", появляющемся после двойного щелчка мышью на изображении ключа.

Электромагнитное реле показано на рисунке 3.4г. Электромагнитное реле может иметь нормально замкнутые или нормально разомкнутые контакты. Оно срабатывает, когда ток в управляющей обмотке превышает значение тока срабатывания I_on. Во время срабатывания происходит переключение пары нормаль­но замкнутых контактов реле на пару нормально разомкнутых контактов реле. Реле остается в состоянии срабатывания до тех пор, пока ток в управляющей обмотке пре­вышает удерживающий ток I_hd. Значение тока I_hd должно быть меньше, чем I_on.

Следует помнить, что в EWB при задании параметров таких элементов как: катушка индуктивности, конденсатор, резистор; задаётся только номинальное значение, т.е. индуктивность, ёмкость, сопротивление.

39. Дайте краткую характеристику назначения библиотеки "Instruments" и её элементов в программе Electronics Workbench 5.12с

Данная библиотека содержит модели приборов, позволяющие генерировать аналоговые и цифровые входные сигналы, и модели приборов, позволяющие посмотреть форму и различные характеристики исследуемых сигналов. Рассмотрим следующие элементы этой библиотеки: "Function Generator" (функциональный генератор), "Oscilloscope" (осциллограф), "Bode Plotter" (Боде-плотер).

"Function Generator" (функциональный генератор) – это прибор, позволяющий имитировать синусоидальный, пилообразный и прямоугольный гармонический сигналы. Причём, это можно делать, не останавливая моделирование. Можно настраивать следующие параметры сигнала: амплитуду (Amplitude), частоту (Frequency), для прямоугольного сигнала: отношение времени максимума сигнала к времени, когда сигнал равен нулю (Duty Cycle), смещение сигнала (Offset).

"Oscilloscope" (осциллограф) предназначен для визуального анализа сигналов в моделируемой схеме, непосредственно во время моделирования. При выполнении двукратного щелчка мышью на значке осциллографа открывается окно настройки параметров в обычном либо расширенном режиме. Для переключения между этими режимами служит кнопка "Expand/Reduce".

Блок осциллограф имитирует работу двуканального осциллографа и позволяет:

• смотреть форму сигналов;

• измерять:

1. амплитуду сигнала,

1. период сигнала,

2. сдвиг фаз между двумя гармоническими сигналами,

3. скважность сигнала;

• настраивать масштаб времени (ось Х), общий для обоих каналов;

• настраивать индивидуально масштаб по сои Y для обоих каналов;

• выбирать режим измерения:AD/DC/0. При выборе последнего режима, канал, для которого он выбран, не отображается на осциллографе;

• строить т.н. фигуры Лисажу.

Следует помнить, что осциллограф показывает амплитудное значение сигнала, тогда как вольтметр и амперметр – действующее.

"Bode Plotter" (Боде-плотер) это прибор, автоматически строящий амплитудную и фазовую частотные характеристики в линейном и логарифмическом масштабе.
