17.Магнитное ориентирование подземных горных выработок.

Это определение дирекционного угла линии с помощью ориентир-буссоли.

Работы ведутся на поверхности

1. Выбирают 2 точки с известными координатами, определяют дирекционный угол линии, соединяющей эти точки.

2. Измеряют магнитный азимут этой линии.

3. Вычисляют разницу β между дирекционным углом и магнитным азимутом. Это и есть магнитное склонение.

Под землей

1. Определяют магнитный азимут нужной линии.

2. Используя величину магнитного склонения, вычисляется искомый угол.

Недостатки:

1. Низкая точность (20 ́)

2. Если порода магнитная, то магнитное ориентирование будет давать большие ошибки.

Достоинства: быстро, просто, дешево.

Измерения нужно проводить 3 раза в прямом и обратном направлении.

Магнитное ориентирование широко используется в геологоразведке, т.к. не требуется высокая точность.

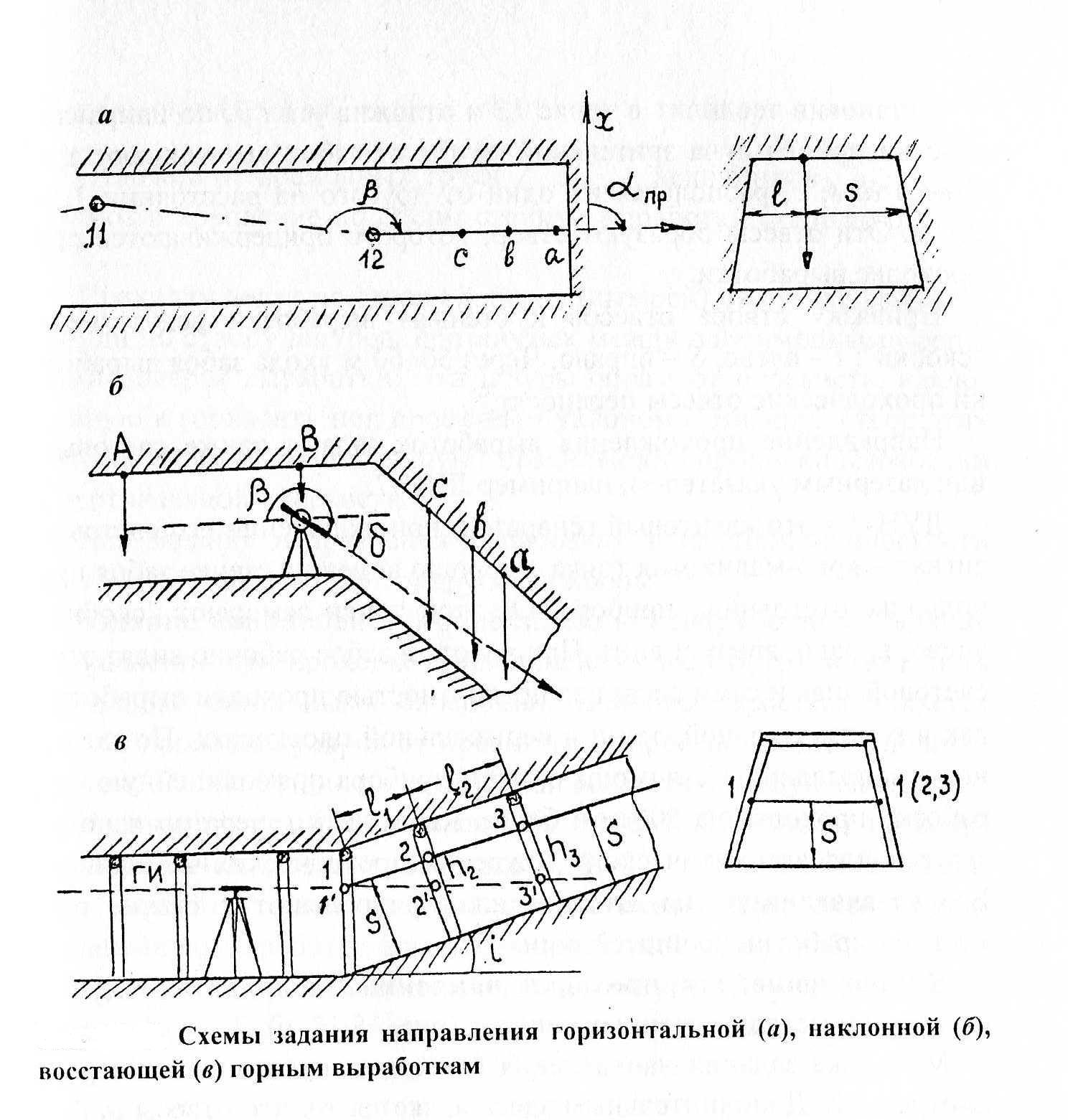

18.Задание направления подземным горным выработкам. Задание направления горизонтальной прямолинейной выработке

Три способа:

1. Отвесами

2. Светоуказателями

3. ЛУН (лазерным указателем направления)

Исходными являются пункты с известными координатами, стороны теодолитных ходов, пункты опорных съемочных сетей.

Необходимо рассчитать проектный горизонтальный угол β (из разности дирекционных углов).

Устанавливаем теодолит на точке (12), обнуляем на предыдущую точку теодолитного хода (11), откладываем β, вывешиваем в створе 3 отвеса (а, в, с) расстояние между которыми 5 м.

Измеряем, расстояние между отвесами и краем выработки (скобы: l и S) и контролирует размер выработки. Через 50-60 м ухода от забоя выработки отвесы переносятся дальше.

Направление можно задавать используя:

1. Светоуказатель, его прикрепляют к теодолиту

2. ЛУН-квантовый генератор. При включении появляется световой сигнал-ярко-малиновая точка. Ее хорошо видно на стенке забоя. Расстояние видимости зависит от запыленности (в идеальном состоянии точку видно на 500 м)

2. Задание направления наклонным выработкам

Т еодолит устанавливают на точку В, ориентируют на заднюю точку А, по вертикали откладывают вертикальный угол δ, заданный в проекте. По горизонтали –задание направления выполняется как и в предыдущем способе. Отвесы вывешиваются на одинаковой высоте от кровли, проектируя створ на забой.

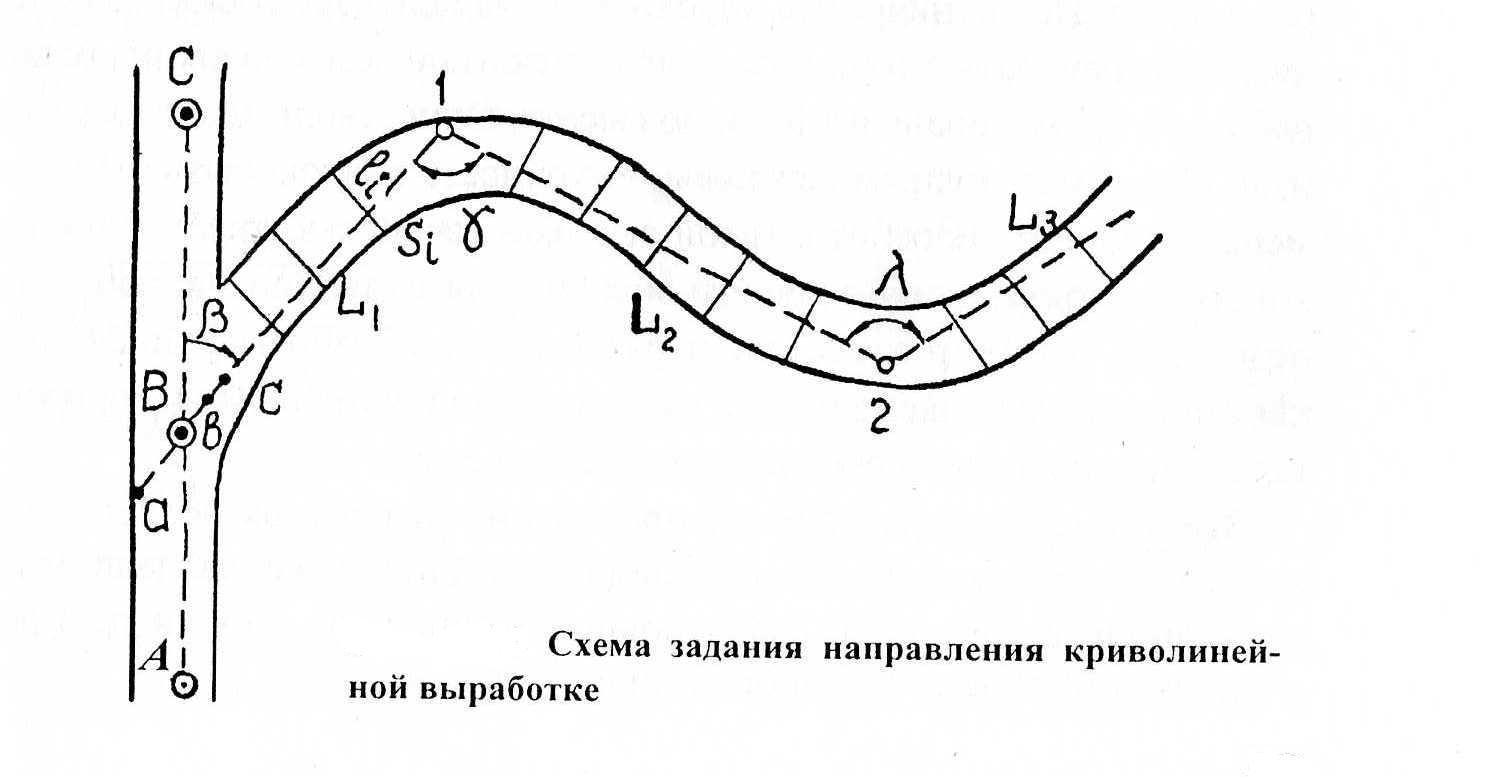

Задание направления криволинейной выработке

Данные вычисляются графически и аналитически. Используют способ перпендикуляров.

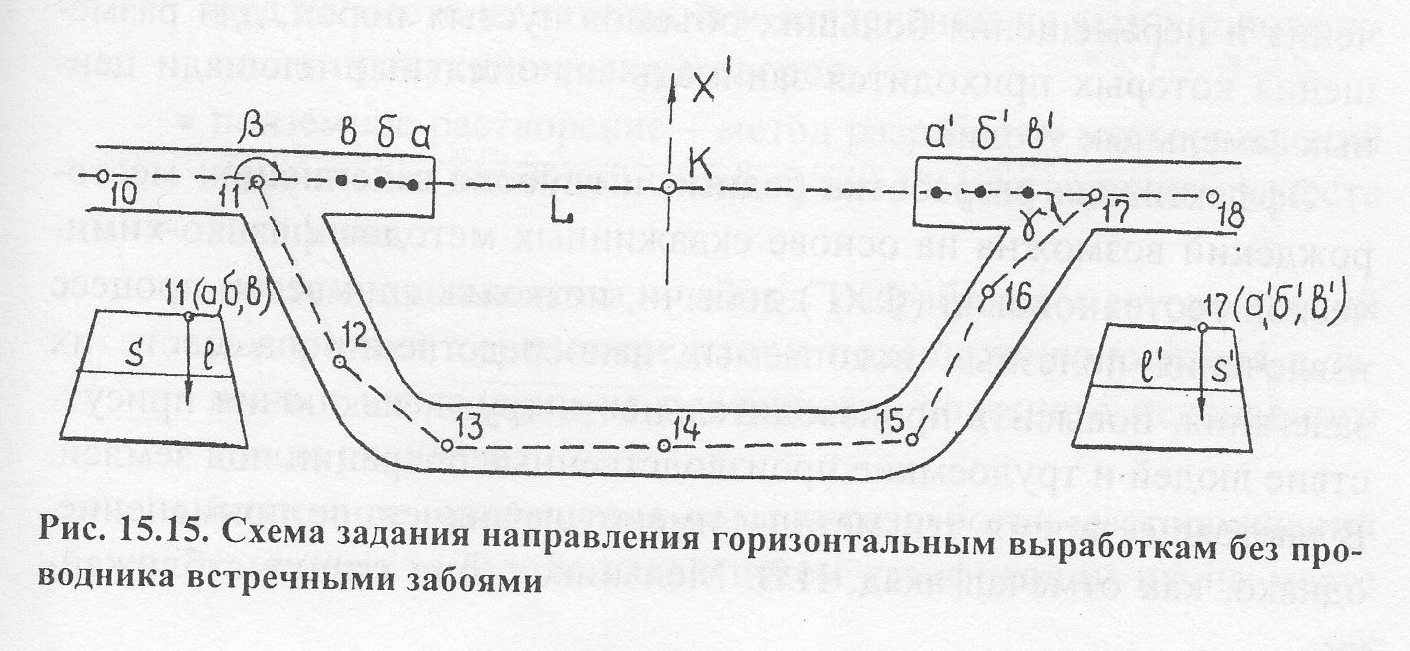

19. Маркшейдерские работы при проходке выработок встречными забоями.

Проведение выработок встречными забоями называется сбойкой. При сбойках требуется, чтобы забои выработок сошлись с заданной точностью и в плане, и по высоте.

Между маркшейдерскими точками 11 и 17, откуда забои пойдут навстречу друг другу, прокладывают двойной теодолитно-нивелирный ход повышенной точности. В результате вычислений получают координаты точек х_11, у _11, z_11, и х _17, у _17, z ₁₇ и дирекционные углы примыкающих к ним сторонам: α _(10-11) и α _(16-17).

Решая обратную геодезическую задачу по известному положению точек 11 и17, получают дир.угол оси сбойки α _(11-17) , длину сбойки L и уклон выработки i = ( H₁₇ -H₁₁ ) / L

По разности дир.углов находят разбивочные углы: β = (11 – 17) – (11- 10) – для задания направления от точки 11 и β = (17 - 11) – ( 17 – 16) – для задания от точки 17.

Установив теодолиты в точках 11,17, откладывают разбивочные углы и вывешивают проходческие отвесы а, в, с, а_{´ ,} в_´ , с_´. Ожидаемое место сбойки в точке К. Дальнейшая работа состоит в контроле за соблюдением проходки по заданному направлению и высоте.
