14.Ориентирование подземной съемки через два шахтных ствола.
Цель: Определить координаты точки и дирекционные углы сторон подземного теодолитного хода в системе координат, принятой на поверхности.
Порядок выполнения работ:
Через шахтные стволы из точки А и В спускают отвесы на заданные горизонты.
На поверхности от пунктов опорной сети прокладывают теодолитный ход с целью определения координат отвесов.
Вычисляют дир. угол АВ.
В шахте от отвеса А к отвесу В прокладывают теодолитный ход.
Координаты точки А´ принимают условно равными 0. Дир. угол А´1 равным 0.
Исходя из этого, вычисляют условные координаты В´.
По условным координатам вычисляют дир.угол А´В´.
Вычисляем φ
φ=(α)АВ –(α)А´В´
φ=(α)А´1
Имея дир.угол А´1, координаты А´ равные А, длины сторон подземного теодолитного хода и горизонтальные углы в подземном теодолитном ходе, вычисляем дир.углы всех сторон подземного теодолитного хода, и все координаты точек подземного теодолитного хода.
Координаты точки В´ должны быть равны В.
Если имеются отклонения, определяются поправки, вводятся в длины сторон теодолитного хода.

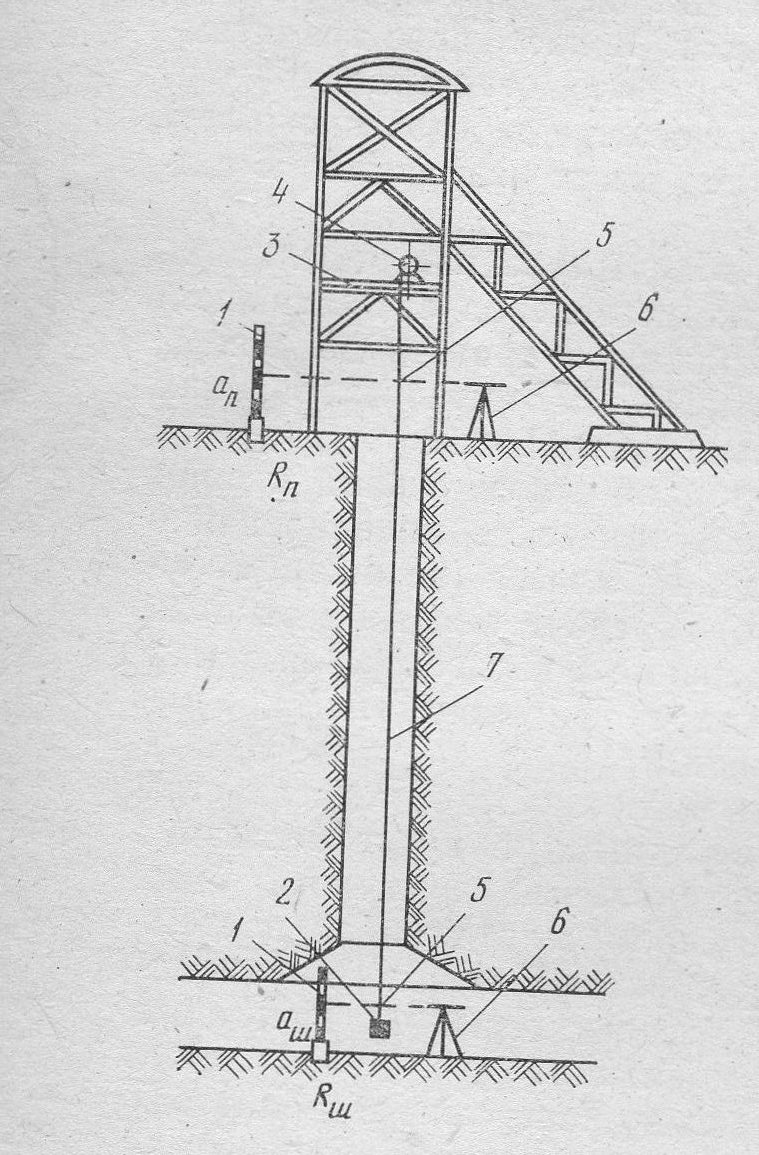

Вертикальная соединительная съемка.
Это передача высотной отметки с поверхности на подземный горизонт.
Цель – необходимость работы на поверхности и под землей в одной системе координат (принятой на поверхности). Высота реперов в шахте должна быть определена нивелированием 4 класса.
1 задача – создать высотный репер. Репера закладываются парами (иногда делают 2-3 пары через 50м).
2 задача – на нужном горизонте нужно заложить репера около шахтного ствола(парами). Шахтные репера обычно закрепляются в кровле.
3 задача – нужно подготовить оборудование для соединительной съемки (рейки, 2 нивелира, мерную ленту)
Выполняем соединительную съемку.
Гироскопическое ориентирование подземных горных выработок.

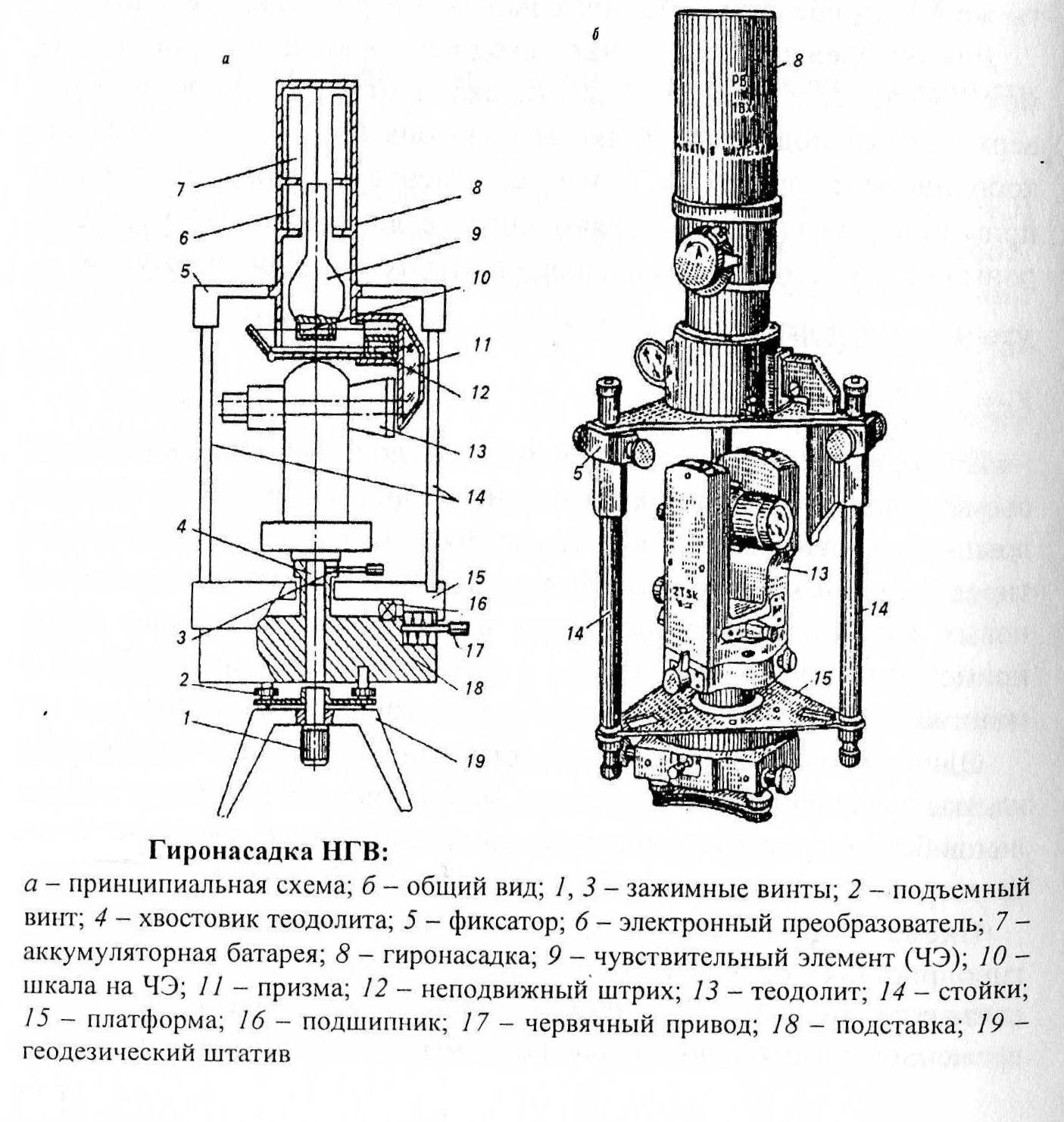

Гирокомпас – угломерный инструмент, в котором конструктивно объединены гироскоп и теодолит.
Гироскоп служит для указания направления истинного меридиана.
Гироскопическое ориентирование – процесс определения дирекционного угла стороны гирокомпасом. Высокая точность и производительность, возможность определить дирекционный угол стороны в любом месте шахтного поля.
Свободный гироскоп – центр тяжести совпадает с точкой подвеса.
На практике применяют маятниковые гирокомпасы.
На маятниковый гирокомпас устанавливается теодолит. К алидаде крепится специальная трубка, которая позволяет фиксировать крайние положения колебаний.
П
уск
гирокомпаса:
Прибор устанавливают на одном из концов стороны, ротору сообщается быстрое вращение. Теодолитом фиксируют точки колебаний по лимбу. Среднее значение – направление меридиана. Зрительной трубой измеряют направление на другой конец стороны. Получают угол между меридианом и данной стороной.
Производство наблюдений:
4 пуска гирокомпаса: 1. пуск на поверхности, на стороне с известным дирекционным углом.
2, 3 - в шахте на ориентируемой стороне.
4 - на поверхности на той же стороне.
