4.5. Измерение вертикальных углов.
Вертикальные углы определяют по формуле
α = 0,5 (Л + П),
где Л, П – отсчеты по вертикальному кругу при его положении слева и справа от наблюдателя.
При выполнении работ, не требующих высокой точности измерения вертикальных углов могут производиться полуприемами. Значения углов в этом случае следует вычислить по одной из формул:
α = Л – МО;
α = П + МО,
где МО – место нуля вертикального круга, опреденяемое перед началом работ.
9. Геометрическое и тригонометрическое нивелирование в подземных горных выработках.
Геометрическое нивелирование выполняют, когда угол наклона выработки не более 5-8° . Нивелирование включает в себя рекогносцировку и закрепление реперов, нивелирование и камеральную обработку полевых измерений. Нивелирование в шахтных условиях рекомендуют выполнять способом из середины. Отсчеты берут с точностью до 1 мм.
П
роведение
геометрического нивелирования в шахте
не отличается от нивелирования на
поверхности. Однако схемы нивелирования
в подземных выработках отличаются
разнообразием( реперы могут находиться
и в кровле, и в почве).
Схемы

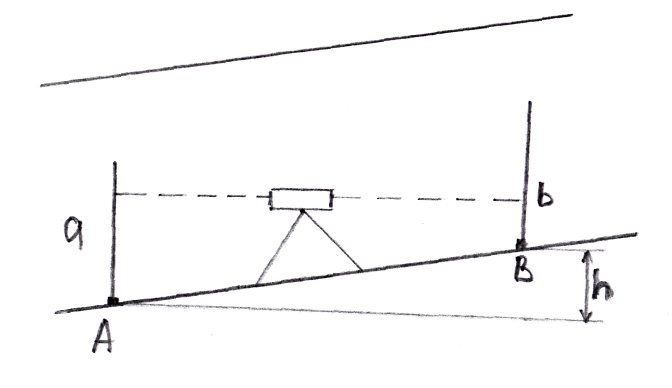

Обе точки находятся в почве. h=a-b, где h –превышение, а- отсчет по задней рейке, b- отсчет по передней рейке.

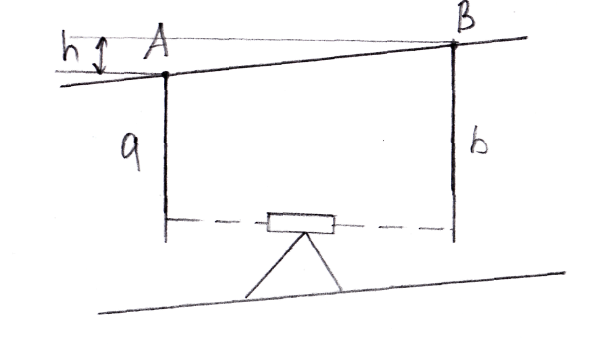

Обе точки находятся в кровле выработки. h=b-a

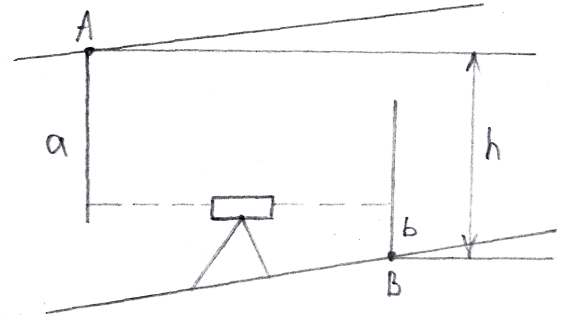

Задняя точка закреплена в кровле, передняя в почве выработки.
h=-(a+b).

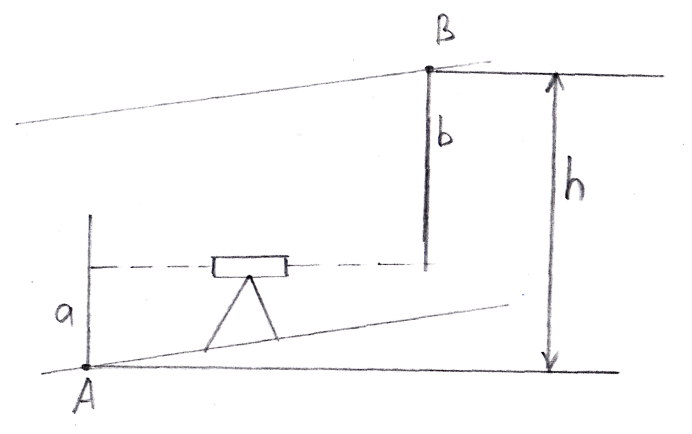

З
адний
репер закреплен в почве, а передний в
кровле выработки.
h=a+b
Тригонометрическое нивелирование.
Применяют в выработках, угол наклона которых превышает 5-8 градусов. Выполняют теодолитом точностью не ниже 30 секунд.

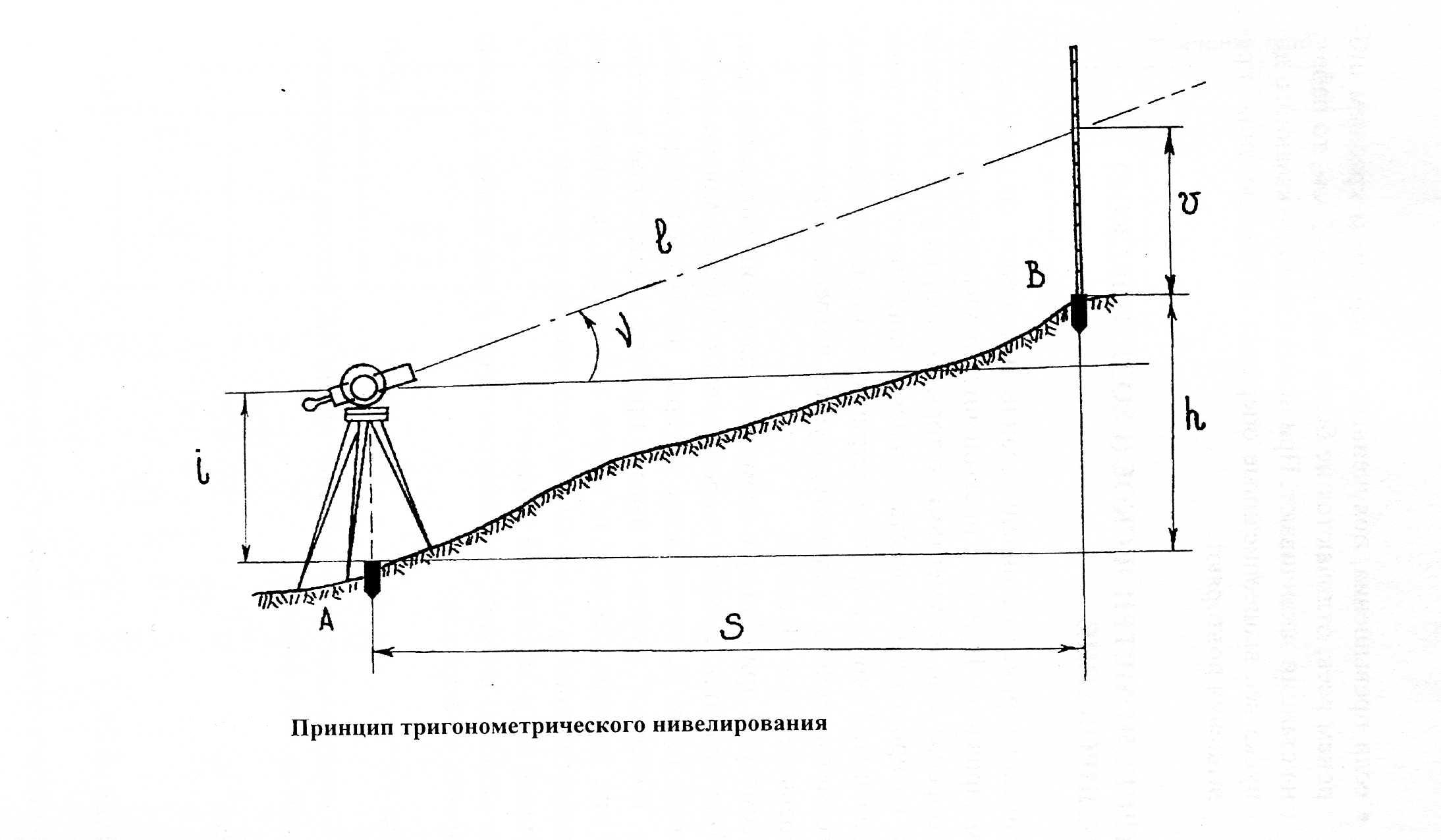

Принцип тригонометрического нивелирования:
Над точкой А, высота которой известна, устанавливают теодолит, а на точке В, превышение которой необходимо определить, рейку. Измеряют: рулеткой высоту прибора i, наклонное расстояние l при помощи рейки и нитяного дальномера теодолита, угол визирного луча v и высоту визирования u.
Формула для вычисления превышения составляется исходя из схемы. Для данного случая: h= i + Stgv -u. Где S-горизонтальное проложение.
10.Измерение длин линий при маркшейдерских работах.
Инструменты для измерений: рулетка, мерная лента, дальномерная насадка, светодальномер
Рулетки – основное средство измерений.
20м – в закрытом корпусе.
30м – на вилке
50м – на крестовине
При измерении длинных сторон ленту натягивают динамометром (удобно, если он вмонтирован в рулетку).
Измерения рулеткой производятся «на весу», после измерения углов на точке и, не касаясь отвесов.
Измерив горизонтальный и вертикальный углы закрепить зрительную трубу теодолита.
Измеряемую сторону по линии визирования разбить на отрезки с помощью отвесов. Отклонение в плане и по высоте не более 10см от линии визирования.
Измерить длину в прямом направлении (начало рулетки и динамометр у заднего наблюдателя, корпус - у переднего, записатор стоит в середине). Для этого:
натянуть рулетку между отвесами с заданным усилием.
передний наблюдатель совмещает сантиметровый штрих с нитью отвеса, берет отсчет.
задний по команде «отсчет», берет отсчет с точностью до мм и кричит отсчет записатору.
повторить взятие отсчетов 2-3 раза. Результаты записать в журнал, вычислить среднюю длину, если разность измерений не превышает допустимого значения.
Измерить длину линии в обратном направлении. Внести поправки за компарирование.
