5. Нивелиры и их поверки

Нивелир (от франц. niveler — выравнивать, niveau — уровень), геодезический инструмент для измерения превышения точек земной поверхности. Перед отсчётом визирную линию зрительной трубы устанавливают горизонтально при помощи уровня.

По точности нивелиры делятся на высокоточные, точные и технические, дающие на 1 км хода ошибки, не превышающие, соответственно, 0,5—1,0 мм, 4—8 мм и 15 мм.

Поверки:

1. Поверка и юстировка круглого уровня

2. Поверка и юстировка сетки нитей

3. Поверка уровня при зрительной трубе (поверка угла «i»)

У становить нивелир в створе двух реек А и В в середине между ними (рис. 5). Расстояние между рейками 50 – 70 м. Отгоризонтировать нивелир и навести его на рейку А. Элевационным винтом вывести пузырёк цилиндрического уровня на середину и взять отсчет a₁ по рейке. Навести нивелир на рейку В вывести пузырёк цилиндрического уровня на середину и взять отсчет b₁.

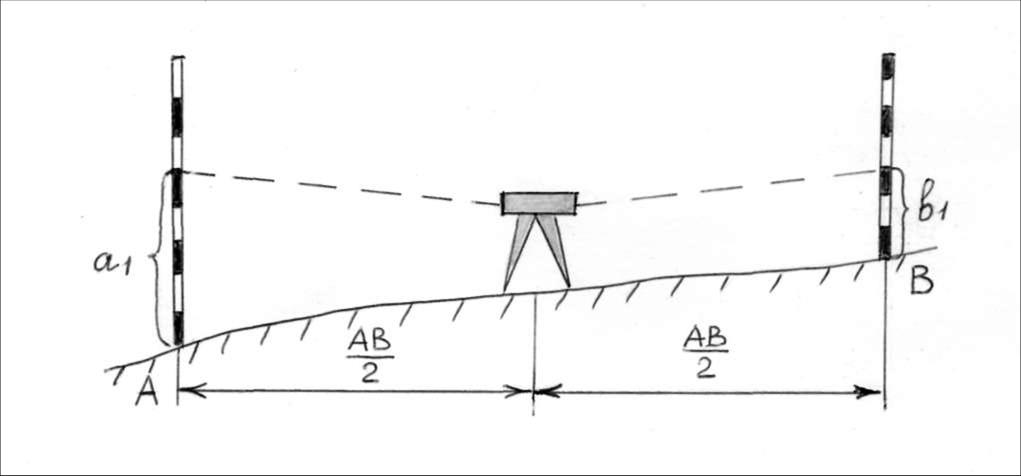

Рис. 5. Установка нивелира в середину для определения превышения между точками А и В.

Пояснение 1.

Установка нивелира в середине между точками А и В даёт возможность правильно определить превышение между точками А и В, равное (a₁ – b₁). Превышение между точками А и В рекомендуется определить «из середины» 2-3 раза и вычислить среднее значение.

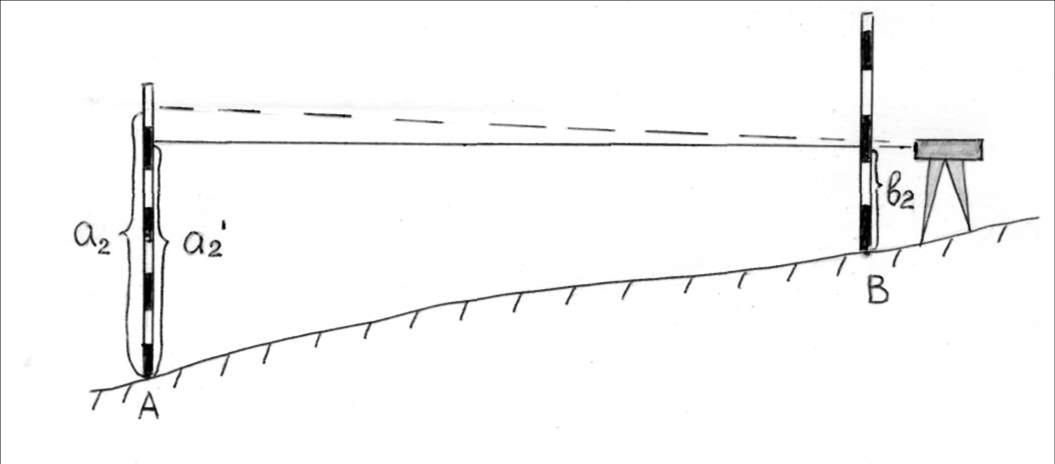

Рис.6. Установка нивелира с целью определения отсчета а₂ для юстировки прибора.

Расположить нивелир за рейкой В (рис. 6) на расстоянии 2-4 м. от неё и несколько в стороне от створа, чтобы рейка В не мешала наблюдать рейку А.

Взять отсчеты a₂ и b₂, не забывая при этом каждый раз выводить пузырек уровня на середину элевационным винтом.

Пояснение 2.

Если нивелир не требует юстировки, т.е. ось уровня параллельна визирной оси трубы то:

a₂ – b₂ = a₁ – b₁

Допустимое неравенство не должно превышать 4 мм. В противном случае требуется юстировка.

Юстировка выполняется в следующей последовательности:

• вычислить правильный отсчет по дальней рейке А.

a₂’ = (a₁ – b₁) + b₂

• навести нивелир на отсчет a₂’

• юстировочными винтами (10) при цилиндрическом уровне (рис. 3) совместить изображения концов пузырька уровня в поле зрения трубы.

8.Измерение горизонтальных и вертикальных углов.

При подземной съемке: - измеряются левые по ходу горизонтальные углы

- используются теодолиты средней и технической

точности

Измерение горизонтальных углов.

Наименьшая погрешность измерения углов обеспечивается при выполнении измерений полными приемами (при положениях теодолита «круг лево» и «круг право»). Количество приемов зависит от требуемой точности измерения (устанавливается соответствующими инструкциями).

Не допускается измерять горизонтальные углы полуприемами, так как результаты будут искажены влиянием эксцентриситета алидады горизонтального круга, а при измерении угла между целями, расположенными под разными углами относительно горизонта, кроме того, будут искажены влиянием коллимационной погрешности и наклона горизонтальной оси.

Измерение угла способом приемов выполняют в следующей последовательности:

1. Подготовить журнал измерения горизонтальных углов (табл.№1), составить абрис измерения горизонтального угла, обозначить на нем станцию (место стояния теодолита), задний и передний сигналы, измеренный угол.

2. Установить теодолит на станции в положении КЛ, закрепить лимб.

3. Открепить алидаду и навести зрительную трубу на задний сигнал, взять отсчет а1 и записать в журнал измерений (0°26'34")

4. Навести зрительную трубу на передний сигнал и взять отсчет а2 (183°53'14")

5. Вычислить угол в первом полуприеме β1 = а2 - а1 (183°53'14" - 0°26'34" =183°26'40" ).

6. Перевести трубу через зенит (установить теодолит в положение КП) и навести трубу на задний сигнал – отсчет а3 (180°26'17").

7. Навести зрительную трубу на передний сигнал и взять отсчет а4 (3°53'01").

8. Вычислить угол от второго полуприема β2 = а4 – а3 ([3°53'01" + 360°] - 180°26'17" =183°26'44" ).

9. Сравнить углы в полуприемах β1 и β2, допустимое расхождение 1' (для студентов 2').

10. вычислить из двух полуприемов среднее значение угла

βср = β2 + β2 (183°26'40" +183°26'44" = 183°26'42")

2 2

Рекомендуется между полуприемами смещать лимб на 2 – 3°.

При измерении угла несколькими приемами, перед каждым приемом повернуть лимб на угол 180°/n, где n – число приемов.

Таблица №1. Журнал угловых измерений способом приемов.

Дата:12.09.2009 Исполнитель: Петров И

Точка		КЛ	КП	КЛ + КП	Угол	Абрис
стояния	визирования			2
21	20	0°26'34"	180°26'17"	183°26'40"	183°26'42"
	22	183°53'14"	3°53'01"	183°26'44"
